技術要求    鑄鐵閘門應符合本標準的要求，并按照規定程序批準的圖樣和技術文件制造。   1 鑄件    1 灰鑄鐵的機械性能應符合GB 9439規定。鑄造銅合金的機械性能應符合GB 1176規定。    2 鑄鐵件表面所附有的型砂、氧化皮、冒口、澆口和多肉等應干凈。   3 主要鑄鐵件(如門框、門板和導軌)應時效處理。    4 鑄件不允許有裂縫、疏松和澆不足等缺陷。如有氣孔、縮孔和渣眼等缺陷時應補焊與修整，但必須保證鑄件質量。   5 鑄件的鑄造偏差應符合GB 6414規定。  2 主要構件   門板   1 門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。    2 門板應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5，撓度應不大于構件長度的1/1500。          3 門板的厚度應在計算厚度上增加2mm的腐蝕裕量。4 閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。  2 門框   2.1 門框應整體鑄造，在 工作水頭下，其拉伸、壓縮和剪切強度的系數不小于5。   2.2 門框的厚度應在計算厚度上增加2mm的腐蝕裕量。   2.3 對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。    2.4 法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表3的規定    2.5 墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。 2.6 墻式閘門與墻面接合的門框表面，應保持平整。   2.7 門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。     導軌  導軌應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5。在門板開啟到 位置時，其導軌的頂端應高于門板的水平中心線。    導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。   密封座 密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。    密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。

使用范圍及用途  合金鑄鐵平面滑動閘門是水工建筑物中各種過水孔道上的控制設備，廣泛應用于水利水電、市政建設、給水排水等工程的止水。它是用來開啟和封閉放水孔道的，利用它的啟閉便可起到控制水位，調節流量等作用。

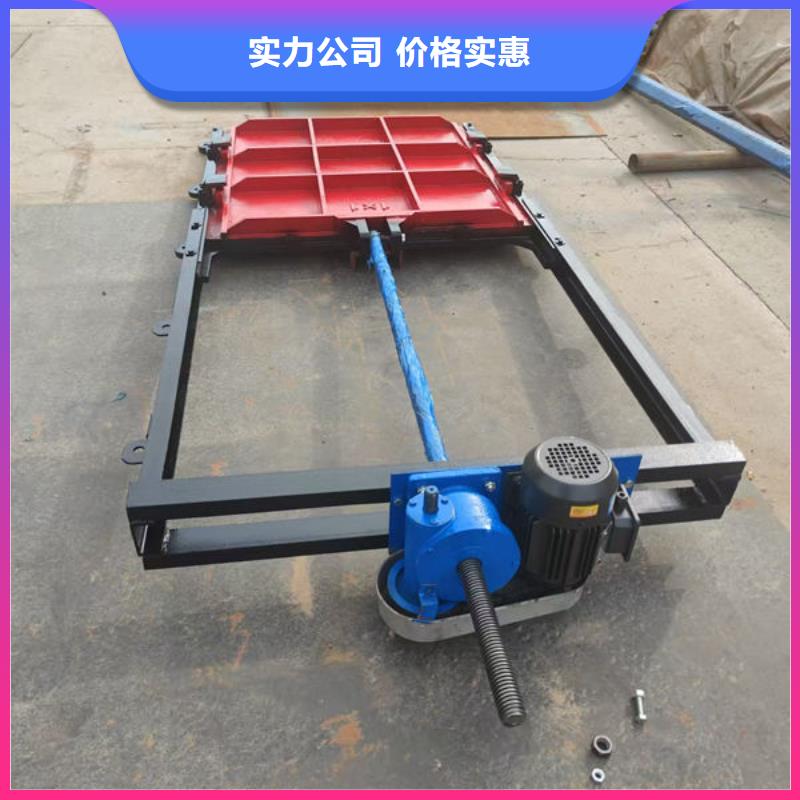

  @結構及特點  合金鑄鐵平面滑動閘門由閘板、閘框、止水條、擋板、閉緊楔塊等部件組成。按閘門的結構形式可分為：平面平板式和平面拱形式，亦可分為整體式和組裝式兩種。  閘門在啟閉機的作用（手動或電動）下，使閘板在閘框的滑道中上、下運動，實現開放和關閉過水孔口，閉緊楔塊可使止水結合面有效貼合，以保證止水效果，實現良好的止水目的。

 @規格及技術參數  1. 型號說明 HZ J -----口×口 HZ------鑄鐵閘門  F ------方形    J ------矩形    Y ------圓形   t------鑲銅 口×口------閘門洞口尺寸：寬度×高度 2. 規格及基本參數詳見附圖
