PE給水管材靜液壓實驗，按指定的管徑平均外徑dem（110mm）、邵陽隆回同城小壁厚emin（6.6mm）和材料等級（PE100），計算20℃/100h和80℃/165h的試驗壓力并給出對應(yīng)的保壓時間。 我們來分步計算PE100級、邵陽隆回附近dem110mm、邵陽隆回本地emin6.6mm的靜液壓試驗壓力，1. 20℃/100h 試驗：環(huán)應(yīng)力12.0MPa，計算得試驗壓力≈1.53MPa，保壓100h，合格判據(jù)無破壞無滲漏 2. 80℃/165h 試驗：環(huán)應(yīng)力5.4MPa， 計算得試驗壓力≈0.69MPa，保壓165h，合格判據(jù)無破壞無滲漏 補充實操要點：升壓需30s-1h平穩(wěn)到位，溫度偏差±1℃，壓力偏差控制在-1％~＋2％。 如川新材料有限公司精準算PE100級20℃/100h、邵陽隆回80℃/165h 試驗壓力＋保壓要求，直接可用結(jié)果~

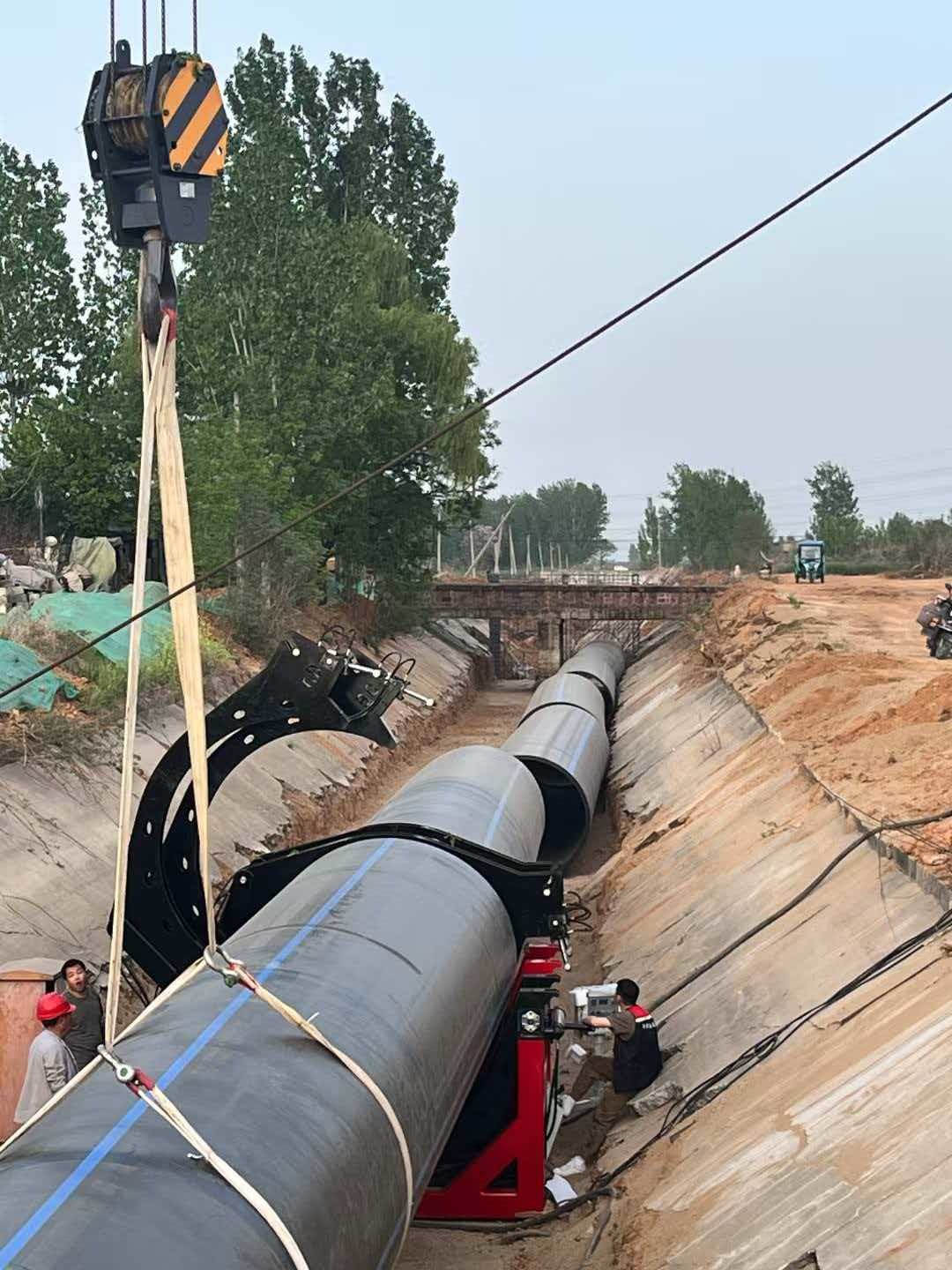

PE給水管材 如川新材料有限公司 市政PE給水管材（dn50~dn630）規(guī)格＋壁厚＋熱熔參數(shù)速查表（GB/T13663.2-2018） PE給水管材原料核心：PE80/PE100通用，水溫≤40℃，埋地環(huán)剛度≥SN8，接口保壓冷卻后再移動 公稱外徑dn(mm)公稱壓力PN(MPa)對應(yīng)SDR小壁厚(mm)熱熔對接參數(shù)（市政常用）承插熱熔參數(shù)（dn≤63用）501.0/1.25/1.6SDR17/SDR13.6/SDR112.9/3.7/4.6dn≥90才用，此規(guī)格不適用溫度200-210℃，時間10-15s，保壓5s751.0/1.25/1.6SDR17/SDR13.6/SDR114.5/5.6/6.8dn≥90才用，此規(guī)格不適用溫度200-210℃，時間15-20s，保壓8s901.0/1.25/1.6SDR17/SDR13.6/SDR115.4/6.7/8.2溫度200-210℃，壓力0.1-0.2MPa，吸熱18s溫度200-210℃，時間20-25s，保壓10s1101.0/1.25/1.6SDR17/SDR13.6/SDR116.6/8.1/10.0溫度200-210℃，吸熱22s，加熱板壓力0.1MPa溫度200-210℃，時間25-30s，保壓12s1601.0/1.25/1.6SDR17/SDR13.6/SDR119.5/11.8/14.6溫度200-210℃，吸熱32s，對接壓力0.2MPadn＞63少用，優(yōu)先熱熔對接2001.0/1.25/1.6SDR17/SDR13.6/SDR1111.9/14.7/18.2溫度200-210℃，吸熱40s，冷卻時間≥20min不適用2501.0/1.25/1.6SDR17/SDR13.6/SDR1114.8/18.4/22.7溫度200-210℃，吸熱50s，冷卻時間≥30min不適用3151.0/1.25/1.6SDR17/SDR13.6/SDR1118.7/23.2/28.6溫度200-210℃，吸熱62s，冷卻時間≥40min不適用4001.0/1.25/1.6SDR17/SDR13.6/SDR1123.7/29.4/36.4溫度200-210℃，吸熱80s，冷卻時間≥60min不適用5001.0/1.25/1.6SDR17/SDR13.6/SDR1129.7/36.8/45.4溫度200-210℃，吸熱100s，冷卻時間≥90min不適用6301.0/1.25/1.6SDR17/SDR13.6/SDR1137.4/46.3/57.3溫度200-210℃，吸熱126s，冷卻時間≥120min不適用關(guān)鍵備注 如川新材料有限公司PE100級比PE80級耐壓更強，市政優(yōu)先選PE100；低溫（＜5℃）施工，吸熱時間延長20％ 熱熔對接核心：加熱板清潔無雜質(zhì)，管材端面切平，吸熱后快速對接保壓 小壁厚為驗收底線，實際采購優(yōu)先選標稱壁厚，避免壁厚不足導致耐壓不達標。

PE給水管材型式檢驗報告參數(shù)表（如川新材料有限公司） （依據(jù)GB/T13663.2-2018，標注飲用水專用必檢項，填數(shù)據(jù)即用） 序號檢驗大類具體檢驗參數(shù)單位標準要求（判定依據(jù)）實測值單項判定備注飲用水必檢1基本信息產(chǎn)品名稱-PE給水用聚乙烯管材--必填?2基本信息規(guī)格型號（dn×PN）mm/MPa例dn110×PN1.0--必填?3基本信息材料等級-PE80/PE100/PE100RC--必填?4基本信息執(zhí)行標準-GB/T13663.2-2018--固定?5基本信息生產(chǎn)批號-與產(chǎn)品一致--必填?6基本信息抽樣數(shù)量/日期-符合抽樣規(guī)范--必填?7外觀質(zhì)量顏色-無雜色，符合衛(wèi)生級要求-合/不合無氣泡裂紋?8外觀質(zhì)量表面狀態(tài)-光滑平整，無缺陷色澤均-合/不合無毛刺雜質(zhì)?9外觀質(zhì)量端面狀態(tài)-平整，與軸線垂直-合/不合無斜切?10尺寸偏差平均外徑（dem）mm按管徑定偏差（dn110±0.4）-合/不合對應(yīng)管徑查標?11尺寸偏差小壁厚（emin）mm≥公稱壁厚90％且≥標準小值-合/不合核心指標?12尺寸偏差壁厚不均勻度％≤12-合/不合（ -?。?小×100％?13尺寸偏差定尺長度偏差mm±0.4％且≥-5-合/不合按需填?14尺寸偏差不圓度％dn≤315≤5；dn＞315≤8-合/不合（ -小）/平均×100％?15靜液壓強度20℃/100h環(huán)應(yīng)力（PE80）MPa≥10.0，無破壞滲漏-合/不合保壓100h?16靜液壓強度20℃/100h環(huán)應(yīng)力（PE100/RC）MPa≥12.0，無破壞滲漏-合/不合保壓100h?17靜液壓強度80℃/165h環(huán)應(yīng)力（PE80）MPa≥4.5，無破壞滲漏-合/不合保壓165h?18靜液壓強度80℃/165h環(huán)應(yīng)力（PE100/RC）MPa≥5.4，無破壞滲漏-合/不合保壓165h?19靜液壓強度80℃/1000h環(huán)應(yīng)力MPa達標，無破壞滲漏-合/不合保壓1000h?20斷裂伸長率縱向斷裂伸長率％≥350，韌性斷裂-合/不合無脆性破壞?21氧化誘導時間管材200℃OITmin≥20-合/不合原料≥30min?22熔體流動速率190℃/5kg MFR變化率-≤2.0-合/不合熔融穩(wěn)定性?23耐候性老化5000h后斷伸保留率％≥80-合/不合戶外用必檢戶外用?24耐候性老化后20℃靜液壓-合格-合/不合戶外用必檢戶外用?25耐候性老化后200℃OITmin≥10-合/不合戶外用必檢戶外用?26耐慢速裂紋增長NPT試驗（80℃/4.0MPa）h1000h無破壞-合/不合PE100/RC必檢PE100/RC?27耐慢速裂紋增長FNCT試驗（PE100）h≥100-合/不合標準條件PE100?28耐慢速裂紋增長FNCT試驗（PE100RC）h≥300-合/不合標準條件PE100RC?29耐快速裂紋擴展臨界壓力MPa符合國標-合/不合大口徑/高壓必檢大口徑高壓?30衛(wèi)生性能重金屬析出（鉛/鎘/汞等）mg/L≤GB/T17219限值-合/不合衛(wèi)生核心項?（專屬必檢）31衛(wèi)生性能揮發(fā)物含量mg/L≤10-合/不合衛(wèi)生核心項?（專屬必檢）32衛(wèi)生性能感官指標-無異味、邵陽隆回本地無渾濁、邵陽隆回附近色澤正-合/不合衛(wèi)生核心項?（專屬必檢）33衛(wèi)生性能浸泡水理化指標-符合飲用水衛(wèi)生要求-合/不合衛(wèi)生核心項?（專屬必檢）34系統(tǒng)適用性接頭80℃/165h靜液壓-無破壞滲漏-合/不合接頭適配可選?35系統(tǒng)適用性接頭縱向斷裂伸長率％≥350-合/不合接頭適配可選?36綜合結(jié)論綜合判定-全項達標則合格-合/不合簽字蓋章生效?37簽字蓋章檢驗員簽字-簽字確認--必填?38簽字蓋章審核員簽字-簽字確認--必填?39簽字蓋章批準人簽字-簽字確認--必填?40簽字蓋章檢驗機構(gòu)公章＋日期-蓋章生效--必填?飲用水管核心提醒 衛(wèi)生性能（30-33項）是一票否決項，不達標直接判定不合格 原料需用食品級PE樹脂，不得添加非標助劑，需附原料衛(wèi)生檢測報告
