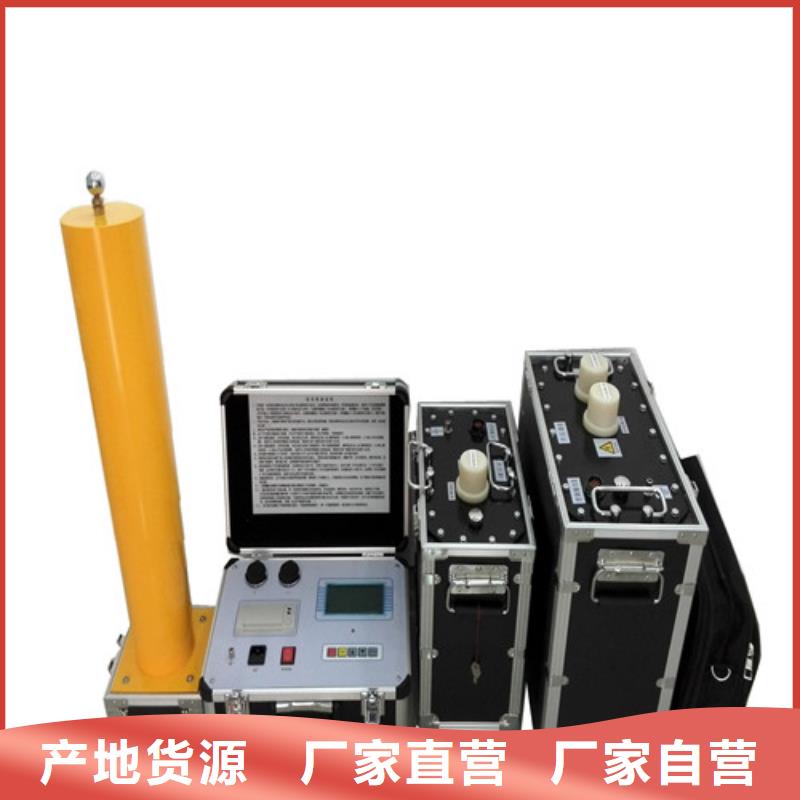

安徽黃山超低頻高壓發生器 .升壓變壓器（做變壓器感應耐壓試驗用）1）額定容量：10KVA2）低壓輸入電壓：0～350V3）高壓輸出電壓： 800V三、面板說明1.輸入380V .顯示屏 3.輸出350V保險開關電源6.復位打印機旋轉鼠標采樣接地四、工作原理(單相AC380V輸入感應耐壓也如下圖)采樣接線方式：做PT感應耐壓試驗，請將采樣線與變頻源輸出到PT二次側的線分開并接在一起；做變壓器感應耐壓試驗，請將采樣線分開并接在升壓變壓器的350V端，試驗時看升壓變壓器上的電壓表、電流表。因為采樣電壓為0~500V。五、使用說明1. 安裝接線1)在變頻電源箱的輸入端接上電源，輸出端暫不接線。將變頻電源箱的接地端（GND）可靠接入保護接地（接地網）。2)變頻電源箱空試正常后，將其輸出端與升壓變壓器的輸入端連接好，將（800V，150HZ）端與被試品連接。3)使用專用聯接線將升壓變壓器上的試品電壓采樣，與變頻電源輸出聯接。4)使用前確保變頻電源及變壓器可靠接地，當檢查所有聯線正確后不帶被試品，空升變頻電源至輸出額定電壓值。5)當變頻電源顯示輸出電壓正確后，才能帶試品進行耐壓試驗。6)被試品加壓繞組一般選擇容量較大的繞組，通常為輔助二次繞組，且額定電壓100/√3；也可以將二次100V繞組串聯使用可以降低（即降低變比、PT的變比值變小），減小輸入電流，保護被試品。7)采用非加壓繞組進行耐壓試驗要加補償電感。8)PT感應耐壓試驗時，二次繞組嚴禁短接、接地，只需要將PT高壓尾及外殼接地。采樣
