黑龍江綏化樓頂煙道拔氣風帽，貫通式防火止回閥是在直排式防火止回閥的基礎上,在閥門出氣口外側設置上下貫通的導向板，水平支管的氣流撞擊導向板后轉向為垂直氣流，可防止水平氣流在排氣道內形成氣幕而影響下部樓層排氣；由于導向板為上下貫通結構，閥門關閉時不影響下部樓層排氣。 (3)導流式防火止回閥是在閥門出氣口設置導流裝置將水平氣流引導過渡為垂直氣流,防止水平支管內的氣流進入 排氣道內形成氣幕而阻礙下部樓層的排放，還可對排氣道內氣流形成引射作用,加速氣體排放。一些導流裝置具有可調節功能,可根據安裝樓層的位置進行調節，排氣效果。導流裝置一般安裝在管道內部，會占用少量排氣道流通截面。

黑龍江綏化樓頂煙道拔氣風帽 變截面排氣道系統，從首層至頂層，排氣道截面尺寸逐漸變大。底部樓層的排氣道截面尺寸較小，節省了室內使用空間。 (3)雙道均壓排氣道系統，包含主排氣道和附屬排氣道主排氣道通高設置，用于接入中低部樓層的排氣；附屬排氣道僅設置于上部樓層，用于接入上部樓層的排氣，兩個排氣道通過貫通口均衡壓力，提高排氣性能。此外，中低部樓層僅有主排氣道，尺寸較小，節省了室內使用空間；頂部樓層同時有主排氣道和附屬排氣道，占用空間較大。5.1.3排氣道按截面類型可分為單筒排氣道和單筒雙孔排氣道。特點如下: (1)單筒排氣道截面只有一個矩形或方形的孔洞，截面簡潔，內部阻力小，排氣通暢。 (1)直排式防火止回閥的出氣口位置沒有導流裝置，閥門出氣口向上傾斜或閥片打開后向上傾斜，引導氣流向斜上方排出。當上部樓層的吸油煙機排氣壓力較大時，會形成氣幕，對下部樓層的排氣有一定影響。為減小不利影響，閥片可以設置為單側開或雙側開，或采用外置安裝，占用空間較小，提高排氣道有效流通截面。

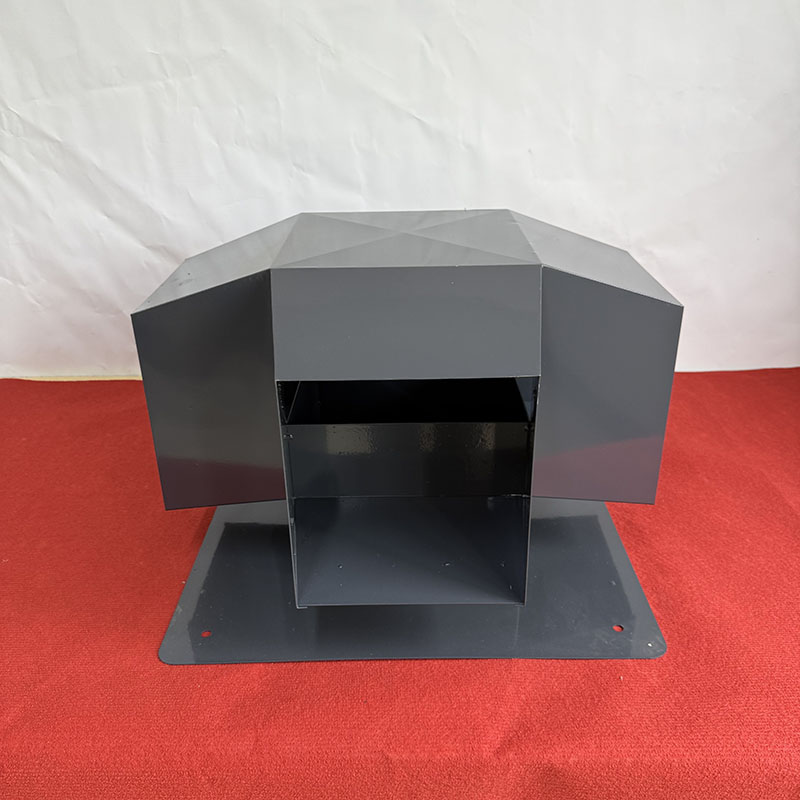

煙道容易出現的問題:煙道出口若不能很好的進行防風，進入煙道的風就會破壞煙道的熱壓效應，造成支道出現串煙、黑龍江綏化污染、黑龍江綏化當?shù)睾哪艿认盗袉栴}。煙道問題解決的辦法:防倒灌風帽：一是防止風雨進入煙道，保護煙道始終能正常排煙。二是利用風能產生抽力，增強煙道吸拔力更利排煙。C系列風帽簡介國標圖集：16J916-1建筑標準設計圖集-29頁C系列風帽有兩種：1.防倒灌風帽，2.百葉風帽。1. C系列防倒灌風帽的煙氣向上排放，適用于任何屋面；其主要物點是：無旋轉部件，無機械故障，有導流錐，風阻小，排煙順暢。2. C系列防倒灌風帽的形狀有矩形和圓形兩種選擇，可采用1.2厚不銹鋼或2厚碳鋼制作，也可采用鋼筋混凝土、黑龍江綏化附近GRC、黑龍江綏化附近玻璃鋼制作。3. C系列風帽均可用于臺風地區。采用金屬風帽時，與基座用不泥砂漿粘接。4. C系列百葉風帽的煙氣橫向排放，適用于上人屋面，可用于臺風地區。黑龍江綏化樓頂煙道拔氣風帽
