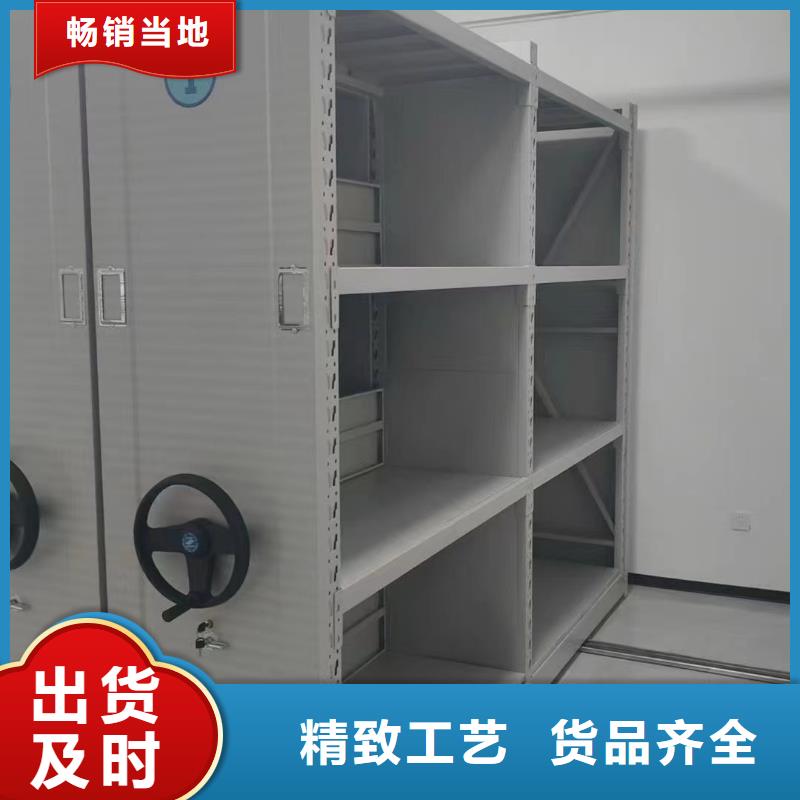

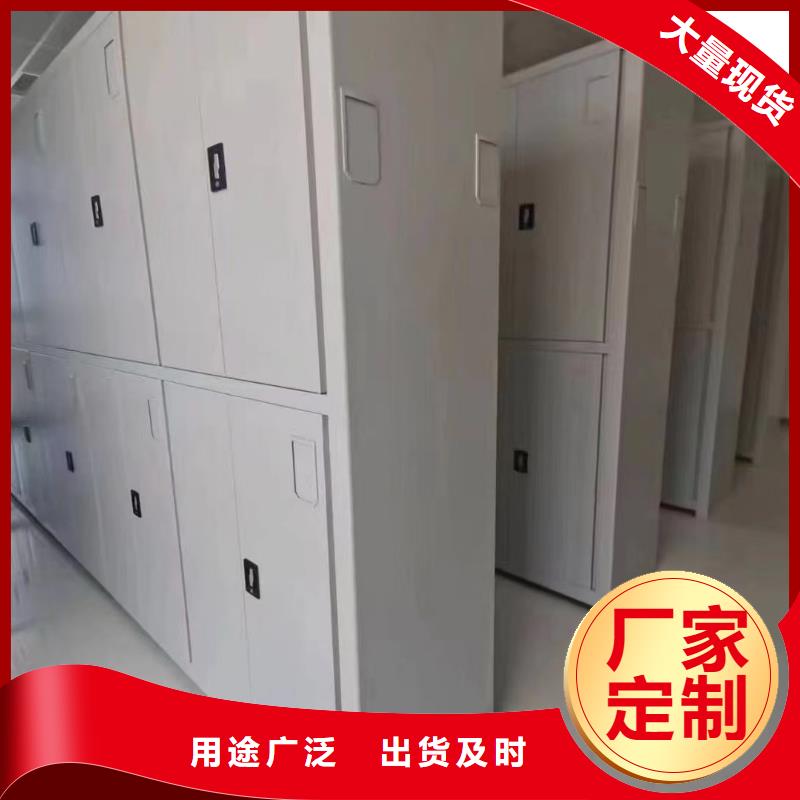

恒美通手動密集柜具有載量多，使用方便等特點，主要用于檔案資料、證券憑證等的存放。主要由軌道、柜體、底盤、面板、門板、目錄卡及傳動裝置、密封裝置九部分組成：（1）軌道包括地軌和導軌。（2）柜體包括立柱、掛板、擱板、分隔棒、防塵板。立柱：支撐整個柜體的豎立柱子；掛板：放在擱板與擱板之間，起支撐固定作用；擱板：存放檔案資料的平面板；分隔棒：用于分隔雙面存放的資料中間，防止混亂；防塵板：放在柜體的頂部，主要用來防塵。（3）傳動裝置包括：鏈條、齒輪、手盤、軸承、滾輪、鎖定。（4）底盤：主要用于支撐柜體的底座。（5）密封裝置：防止密集柜合柜時因為撞擊產生損傷，同時還可以降低柜體開合時撞擊所產生的噪音，起到防撞、防塵、防潮、噪音、防鼠的作用；（6）面板：包括內側板、外側板、門板（7）頂板：密集柜柜體的頂部。（8）目錄卡：設在柜體的側板上，用于放置檔案分類信息卡片；（9）防倒裝置：安置在導軌上面，用來穩固密集柜，防止密集柜傾倒。

恒美通密集柜制造工差 1、曲靖陸良附近每標準節組裝后，外廓尺寸(長、曲靖陸良當?shù)貙?、曲靖陸良?dāng)?shù)馗?的極限偏差為±1mm。 2、曲靖陸良當?shù)?每標準節組裝后，側面板與中腰板的對縫處的間隙小于1mm。 3、曲靖陸良附近 軌道安裝后，其平行度的偏差不大于1mm/m，全長不大于1mm；同一截面上的平行度的偏差不大于1mm/m，全長不大于1mm。 4、曲靖陸良每兩條軌道的平行度偏差為小于1mm；導軌對接處高低差不大于0.3mm。 5、曲靖陸良由段組成的低梁裝配后的直線度不大于0.5mm/m，全長不大于1mm。 6、曲靖陸良同城零件的未注公差尺寸的極限偏差按GB1804中IT13-14。 傳動裝置 傳動機構:一般采用機械式全自動脫掛驅動裝置。產品各零件、曲靖陸良附近組合件之間保持互換性。 密集柜傳動部件: ① 搖手:采用搖盤型搖把式，手搖處安裝剎車制控，運轉順暢。 ② 軸:采用45＃鋼，加工精度3.2，經熱處理調質HB220~290。 ③ 鏈輪:采用45＃鋼，引用GB1244-84(3R齒型)標準，經鍛壓加工成型，回火去應力，加工車、曲靖陸良本地滾齒、曲靖陸良同城插鍵槽、曲靖陸良本地去毛齒、曲靖陸良齒部經頻淬火HRC60-62。 ④ 軸承:采用204軸承。 ⑤ 鏈條:采用12.7節距滾珠鏈條。按GB1135-89厚度按鏈條1/2"國際制成。 ⑥ 滾輪:采用ZG35，鑄鋼，經加工成型。 ⑦ 軌道:采用45＃鋼，冷軋方鋼。 ⑧ 連接管:采用無縫管。
