起升機構的整體布置：取決于閘門的吊點數和驅動方式。 1、單吊點的總體布置：可分同軸和展開式兩種。 1）同軸線布置：電動機和卷筒的軸線是重合的。 優點：結構緊湊。缺點：維護和檢修不方便。 2）展開式布置：電動機和卷筒的軸線是平行的。 特點：增設了一個開式齒輪，以調節傳動比和拉開電動機與卷筒的中心距。如圖： 2、雙吊點啟閉機起升機構的總體布置 1）集中驅動的雙吊點起升機構 用一臺電動機，通過一套傳動裝置驅動兩個卷筒的傳動方式稱集中驅動。（小車行走機構） 2）分別驅動的雙吊點起升機構 兩臺電動機，各通過一套傳動裝置分別驅動各自的卷筒，并用聯軸器將兩側卷筒同步轉動。從而達到兩側吊耳同步移動。

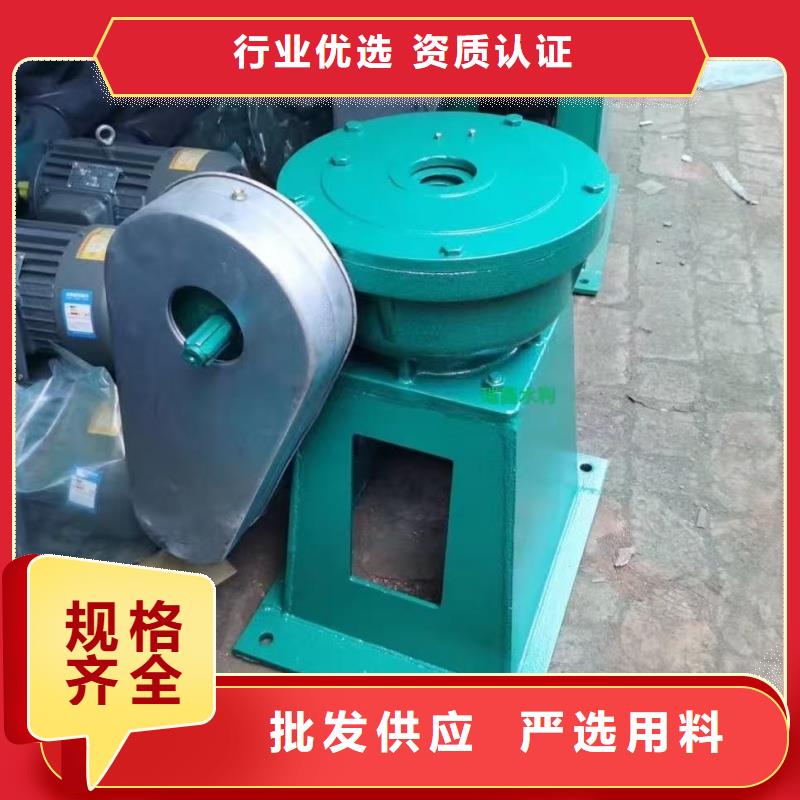

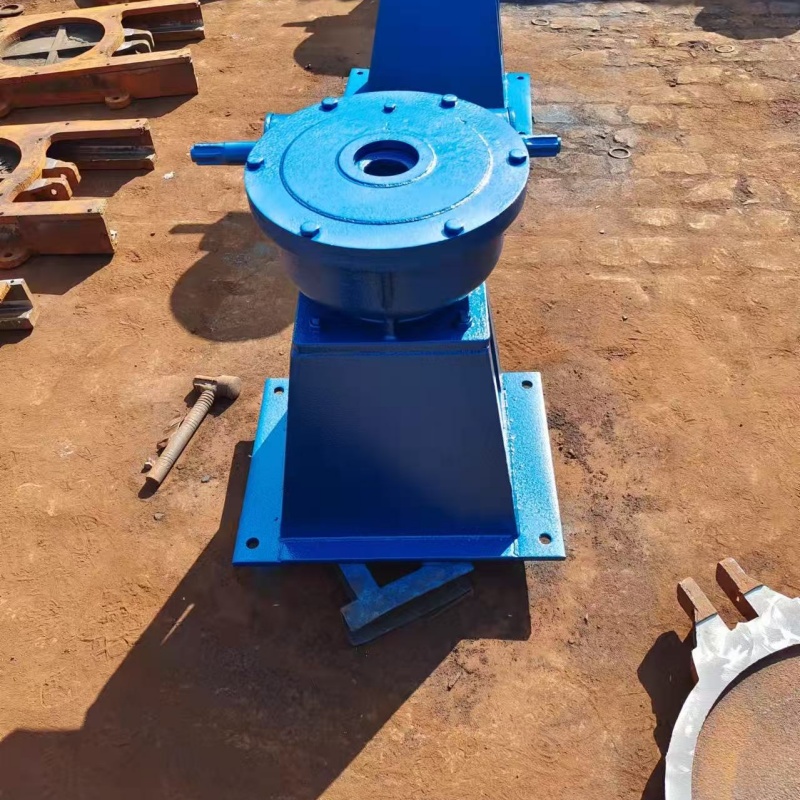

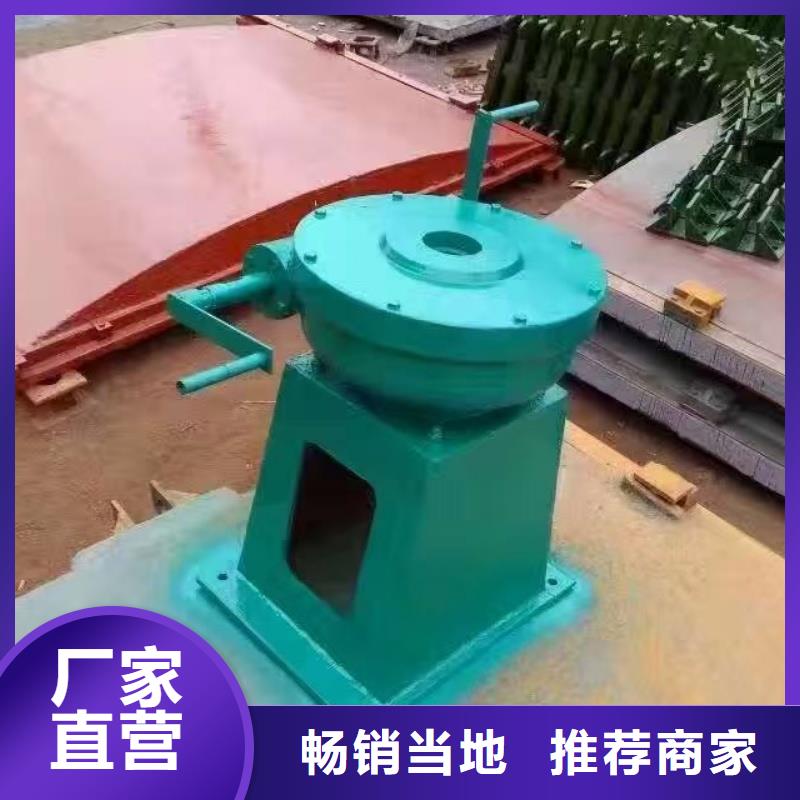

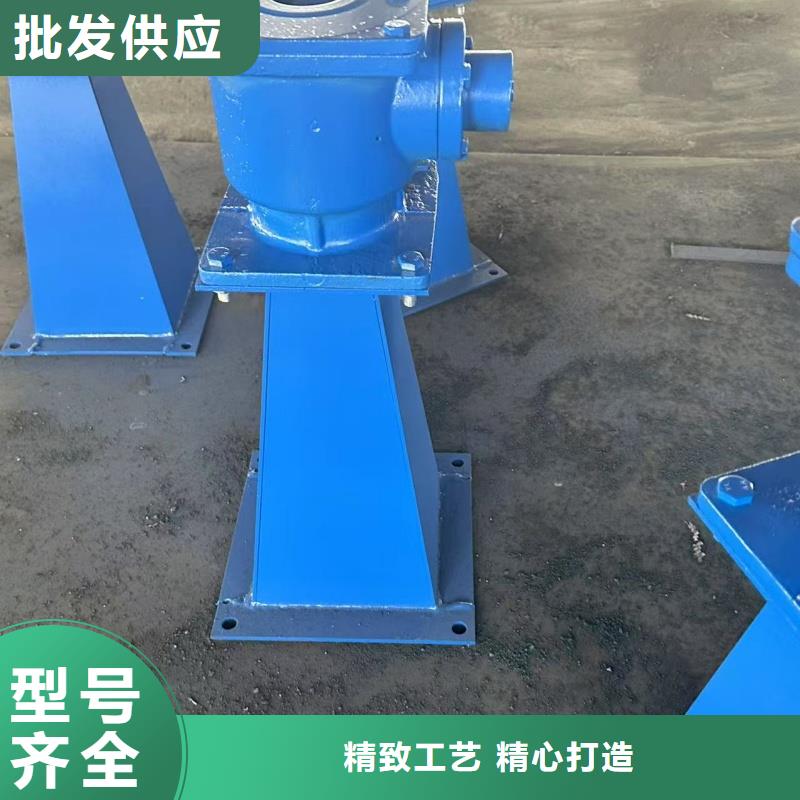

螺桿式啟閉機 安裝、調試及保養 　　1、 一定要保持基礎布置平面水平180o；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜， 造成局部受力而損壞機件。 　　2、 將啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入啟閉機，當螺桿從啟閉機上方露出后，再套上限位盤。螺桿的下方與閘門連接。 　　3、 啟閉機的基礎建筑物安裝必須穩固。機座和基礎構件的混凝土， 按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐， 更不得進行試調和試運轉。 　　4、 安裝啟閉機根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。 然后澆注二期混凝土或與預埋鋼板連接。
