注意事項：  鑄鐵閘門必須整體安裝，閘框與閘門不能折開，閘門的出水口必須與預留的出水口一致，并采用以上介紹的安裝方式固定后。再把閘框與閘門的固定螺絲拆開，小編再次強調，必須安裝完畢后再把閘門和閘框的固定螺絲及小壓條拆開。如果沒有安裝好就拆，后果自行負責。  建議客戶謹慎安裝，如有不會可以咨詢本廠工程師。@

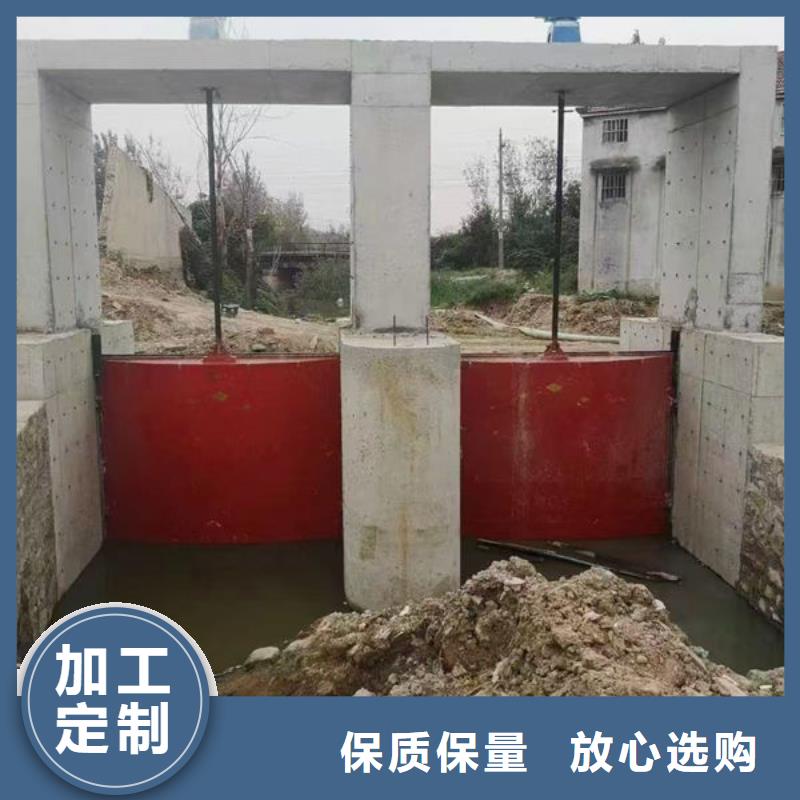

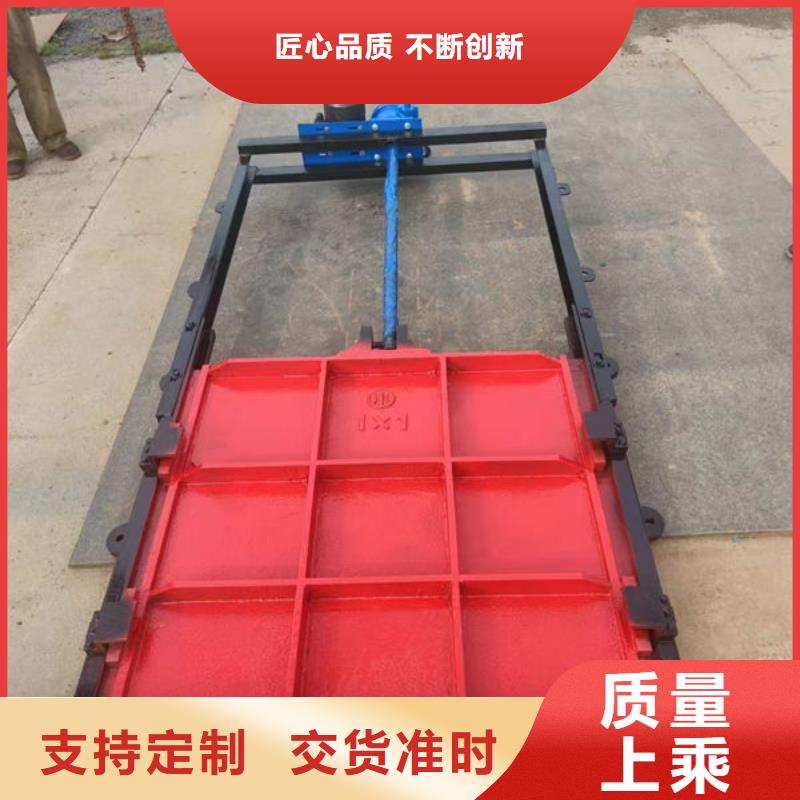

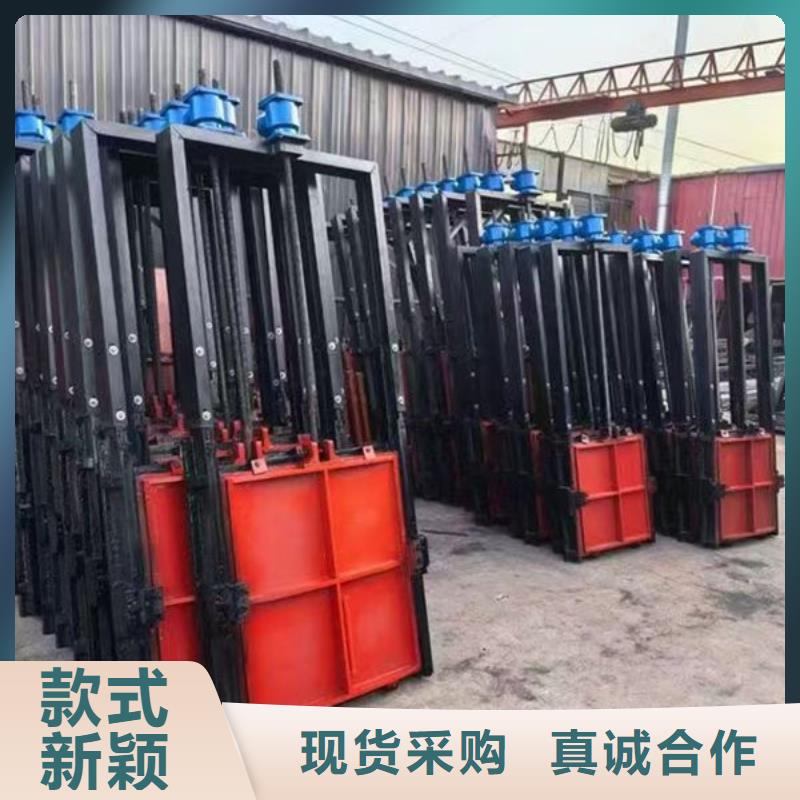

 一、總體結構及安裝方式  1、 本公司的鑄鐵鑲銅閘門結構及安裝方式齊全，按結構可分為：  單向升桿式方、圓閘門(型號：SFZ、SYZ)； 單向暗桿式方、圓閘門(型號：AFZ、AYZ)；  雙向升桿式方、圓閘門(型號：SSFZ、SSYZ)； 啟閉機按結構分為：手輪式（型號：QSL）、手搖式（型號：QSY）、手電兩 用式（型號：QDA）及雙吊點式（型號：QDS、QSS） a) 靠壁式：適用于圓閘門φ200-φ1200，方閘門300-1000等單向閘門的安 裝，土建預留孔比閘門口徑大100mm。  b) 附壁式：適用于所有規格的單向及雙向閘門的安裝，土建預留與閘門口 徑相同。

    靠壁式                                 附壁式

    法蘭式                           下開式  c) 法蘭式：適用于所有規格的單向及雙向圓閘門的安裝，穿墻管的法蘭密 封面尺寸應與閘門的法蘭密封面尺寸一致，穿墻管應伸出墻面150-200mm以確保安裝，當穿墻管為鋼管時，需與閘門法蘭配制一只鋼法蘭，安裝時兩法蘭裝配后再與穿墻管焊接，法蘭標準為：JB/T81-94，PN0.25MPa。  d) 平底式：適用于泥沙量較大，特別有塊狀物容易在閘門前造成堵塞的場合。  e) 下開式：適用于上開時無空間的場合，只適用于單向閘門安裝。  f) 自撐式：適用于渠道安裝，上部無法設置啟閉機平臺的場合。

 法蘭螺栓孔直徑d0  位置度公差Φt  11.0-17. 5 < 1.0 22.0- 30.0 < 1.5 33.0- 48.0  < 2.6    墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。  墻式閘門與墻面接合的門框表面，應保持平整。  門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。  導軌導軌應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5。在門板開啟到 位置時，其導軌的頂端應高于門板的水平中心線。  導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。   密封座  密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。 密封座的板厚，應符合表2規定。  吊耳或吊塊螺母  門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在 工作水頭啟閉時，其拉伸、壓縮和剪切強度和系數不小于5。
