A-ZF-BPS-ZT型導流式自控調壓防火止回閥采用懸橋式開啟方式，止回閥與吸油煙機通過電子傳感技術聯動；閥門開啟時，閥門蓋板形成導向斗，向上排風引導下部氣體向上自動拔風，閉合時閥體緊貼排氣道管壁，不占用排氣道通風界面，不影響排氣系統的通暢性。閥門密封圈采用柔性結合，提高密封性，并通過電源推拉閥門板操作，避免閥體被油污粘連。防火止回閥采用背投式防火結構，發生火情強制自行閉合。A系列排氣道防串煙、寧夏防火的技術特點全部由閥體實現，A-ZF-BPS-ZT型自控調壓式防火止回閥與背投式防火止回閥是關鍵部件，應配套使用。在安裝止回閥時，排氣道開孔尺寸為178(寬)x182(高)。當排氣道有外保護墻時，外保護墻開孔尺寸為250x250。止回閥底板用M4螺絲固定在排氣道上，閥門開口向上，閥體用螺絲固定在底板框上。 吸油煙機電源線應接入止回閥，止回閥周邊50cm范圍內應設電源插座。吸油煙機開啟后，延時約5s后閥門開啟，吸油煙閉后，延時10s后閥門自行關閉。勿在20s內頻繁開關吸油煙機，避免產生誤觸動作。閥體維護保養時，將四周的安裝螺絲或彈簧片拆下即可。當止回閥位于吊頂上方時，必須在吊頂位置設置檢修孔。開孔尺寸應大于250x250?？砂锤鳂菍訅毫臀蜔煓C風壓大小，通過調壓使各樓層均勻排放在閥體進氣口處加階梯式接口件，供大小不同口徑的排氣管接駁。 寧夏樓頂煙道拔氣風帽

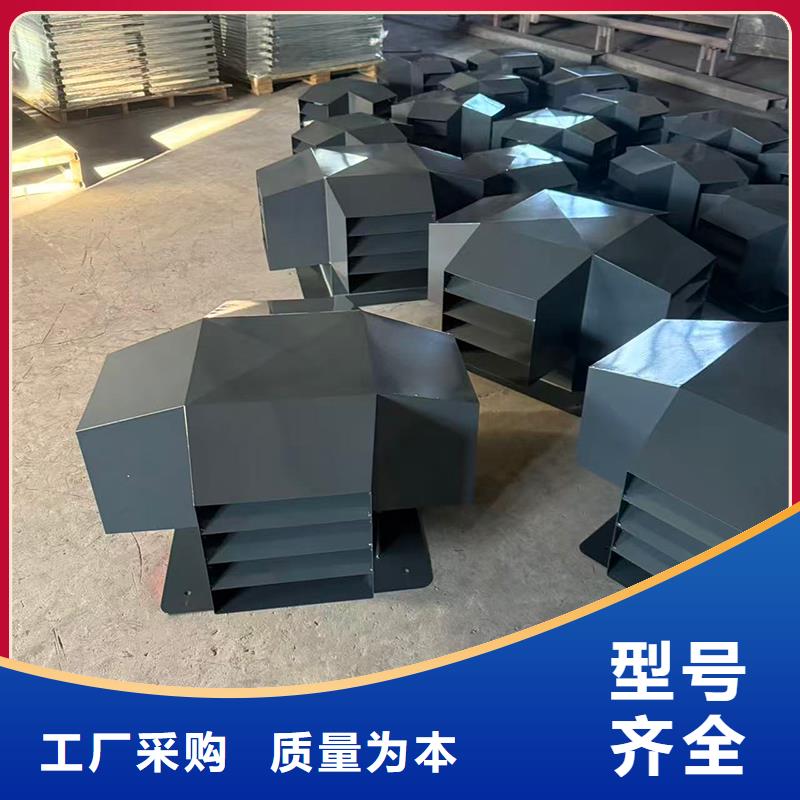

F系列風帽簡介F系列風帽分為兩種：1.F系列方形百葉風帽 2.F系列圓形防帽國標圖集：16j916-1建筑標準設計圖集-44頁1. F系列風帽具有防臺風、寧夏本地防雨雪倒灌、寧夏本地阻力小的特點，在外界風力作用下，可產生負壓，對排氣道形成抽力效應，有利于排氣道排氣。2. 成品風帽采用不銹鋼材料制成，基座壓頂為鋼筋混凝土預制板。G系列風帽簡介國標圖集：16j916-1建筑標準設計圖集-50頁1. G系列自然抽力式風帽，采用4個M8膨脹螺栓與基座連接，可適用于臺風地區。2. 產品無任何旋轉及活動性部件，使用過程中無需維護。3. 產品可根據需要調配外觀顏色及制作造型，提高建筑整體美觀度。成品風帽安裝說明：1. 風帽應根據所選排氣道的種類和型號，采用配套的成品，根據企業的安裝說明進行安裝。2. 出屋面處排氣道洞口尺寸長和寬，根據所選排氣道系統對應樓板預留孔洞的尺寸確定。3. 坡屋面的排氣道伸出高度,應符合下列規定：1. 排氣道中心線距離屋脊小于1.50m時，應高出屋脊0.6m.2. 排氣道中心線距屋脊1.50-3.0m時，應高于屋脊，且伸出屋面高度不得小于0.6m米3. 排氣道中心線距屋脊大于3.om時,其頂部同屋脊的連接同水平線之間的夾角不應大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保溫按工程設計。寧夏樓頂煙道拔氣風帽
