節 電動裝置的分類

   與其他閥門驅動裝置相比，電動驅動裝置具有動力源廣泛，操作迅速、方便等特點，并且容易滿足各種控制要求。所以，在閥門驅動裝置中，電動裝置占主導地位。

    閥門電動裝置按輸出方式分為多回轉型（Z型）和部分回轉型（Q型）兩種，前者用于升降桿類閥門，包括：閘閥、截止閥、節流閥、隔膜閥等；后者用于回轉桿類閥門，包括球閥、旋塞閥、蝶閥等，通常在90%范圍內啟閉。

    閥門電動裝置按防護類型分為普通型和特殊防護型兩大類。

    普通型電動裝置的使用環境如下：（1）環境溫度-25-40℃；（2）環境相對濕度≤90%.（25℃時）；（3）海拔≤1000m；（4）工作環境要求不含有腐蝕性、易燃、易爆的介質。

    如閥門的工作環境條件超過普通型電動裝置所具有的能力時，需采用特殊防護型產品。這類產品根據其所處工作環境而具有多種型式。

    第二節 型號編制方法閥門電動裝置的型號

   編制方法如下：代號說明：以漢語拼音字母表示電動裝置的類型，Z為多回轉型，Q部分回轉型；以數字表示電動裝置額定輸出力矩（N.m）：以數字表示電動裝置額定輸出轉速（r/min）或開關旋轉90℃。的額定輸出時間（s/ 90℃）；輸出軸 轉圈數（部分回轉型不注）；防護型式（普通型不注）。

    如Z10-18/80B 表示輸出力矩100 N.m、（10kgf.m）、輸出轉速18r/min， 輸出轉圈數為80的防爆型多回轉的閥門電動裝置。

    第三節 電動裝置的選擇及安裝連接方式

   操作力矩操作力矩是選擇閥門電動裝置的主要參數。電動裝置的輸出力矩應大于閥門操作過程中所需的 力矩，一般前者應等于后者的1.2-1.5倍。因此，準確地掌握閥門所需的力矩是選擇閥門電動裝置的關鍵。然而，由于實際情況的復雜性，計算所得到的閥門力矩，誤差往往都比較大；采用試驗方法實測閥門的 操作力矩時，又受到試驗系統條件和設備的限制，也受到閥門本身結構形式多樣性的限制，很難取得典型的數據。

 鑄鐵閘門是一種小型平板閘門，廣泛使用于取水輸水、市政建設，給水排水、農田灌溉等工程中，通常設置在渠道、涵管的進水口，用作工作閘門調節流量、控制水位，或用作檢修閘門關閉孔口擋水。

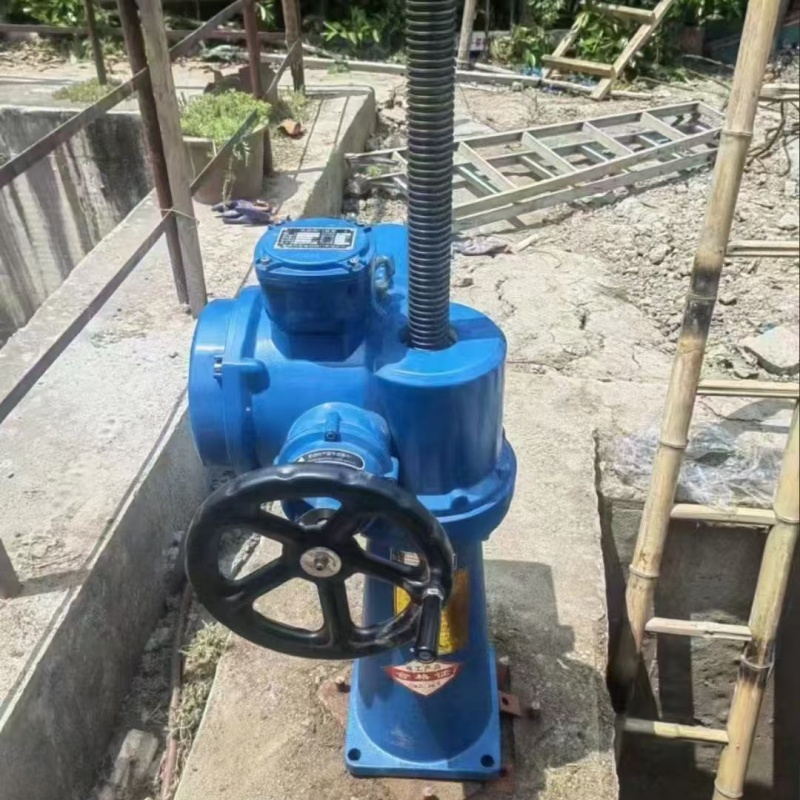

啟閉機規格從0.5到100噸 共 20 多種，螺桿式啟閉機：手電兩用螺桿式啟閉機、手搖螺桿式啟閉機、側搖螺桿式啟閉機、手推帶鎖啟閉機、全封閉螺桿啟閉機、雙吊點螺桿式啟閉機等系列品種，并可根據用戶要求配備有機鎖、高度計、遠程控制電器柜等附屬裝置；卷?yè)P(yáng)啟閉機從 6T 到 2X63T 共 30 多種規格， 卷?yè)P(yáng)式啟閉機 ： QPQ 型、 QPT 型移動 卷?yè)P(yáng)式啟閉機 、 QHQ 弧門 卷?yè)P(yáng)式啟閉機 、 QPG 高揚程 卷?yè)P(yáng)式啟閉機 、 QPK 快速 卷?yè)P(yáng)式啟閉機 。產品具有結構緊湊、承載能力大、運行平穩可靠、維修方便等特點。      鑄鐵閘門產品規格從 0.2X0.2 至 5X5m ，鑄鐵閘門：?jiǎn)蜗蛑顾T鐵閘門、雙向止水鑄鐵閘門、鑲銅鑄鐵方閘門、鑲銅鑄鐵圓閘門、機閘一體鑄鐵閘門、鑄鐵堰門、鑄鐵拍門、鑄鐵潮門、高壓閘門、電動閘門、手動閘門。 鋼閘門：平面滑動鋼閘門、平面定論鋼閘門、弧形鋼閘門、不銹鋼閘門、不銹鋼拍門、渠道鋼閘門、機閘一體渠道鋼閘門。具有止水效果好、耐腐蝕、免維護、安裝方便等特點。     橡膠止水產品有：橡膠止水帶， PVC 塑料止水帶 , 膩?zhàn)有?(PN) 遇水膨脹橡膠止水條 , 制品型 (PZ) 遇水膨脹橡膠止水條， PS-852 雙組份聚硫防水密封膠 , 中空玻璃膠 , 氯丁橡膠棒， 橋梁伸縮縫裝置， 板式橡膠支座，聚乙烯閉孔硬質泡沫塑料板，軟式透水管，塑料盲溝，排水盲溝。
