卷?yè)P(yáng)式啟閉機分為固定式和移動式。使用方式上有ＱＰG型平板門卷?yè)P(yáng)式啟閉機、ＱＨ弧型門卷?yè)P(yáng)式啟閉機、ＱＰＫ快速卷?yè)P(yáng)式啟閉機在使用上有單、雙吊點式。驅動為電力驅動，可增設手搖機構。適用于大、中、小型水電站、水庫、河流水產養殖業等水利水電工程。本系列啟閉機具有結構緊湊、承載能力大、啟閉靈活、運行平穩可靠、操作、安裝維修方便等優點，如今，通過技術創新的設備，在我國的水利、水電工程建設中發揮了中流砥柱的作用。
  
  水利水電工程上將啟、閉閘門用的各種起重機械系統稱為閘門啟閉（簡稱啟閉）。不同類型的啟閉機多數是用它的機構特征來命名的，如卷?yè)P(yáng)式啟閉機、油壓式啟閉機等，只有少數是用閘門形式或用途來命名的如弧門啟閉機、快速閘門啟閉機等。由于啟閉機是一種有特殊運行要求和特定用途的起重機械，因此它的設計計算和機構造型與一般起重機械不盡相同。根據布置形式，啟閉機可分為固定和行走兩類：
  
  （1）固定類（即一機一門的布置）
  

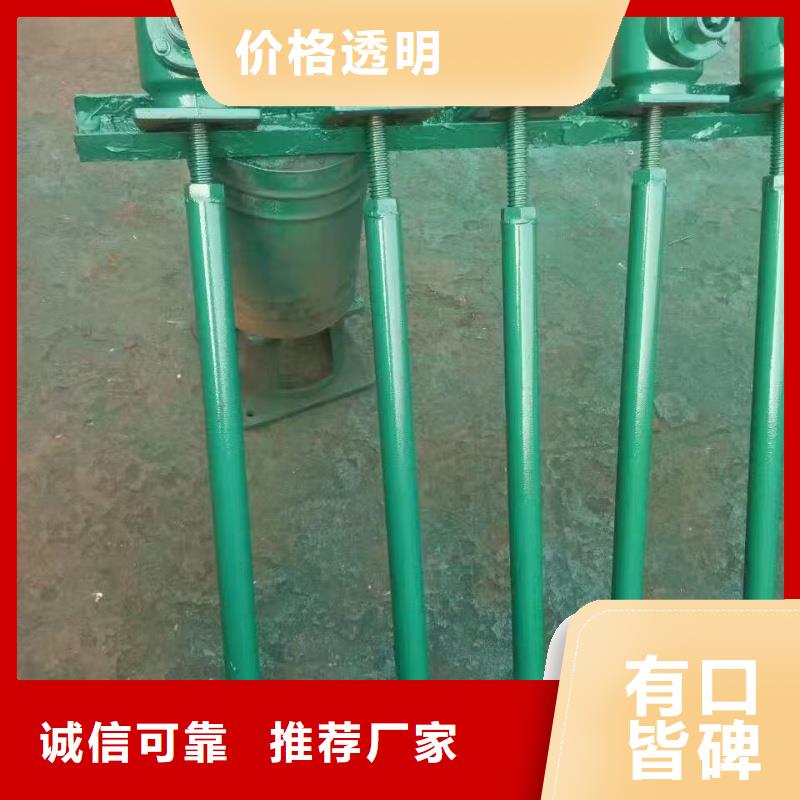

  當一臺啟閉機只操作一扇閘門時，啟閉機只需有一個起降機構，不必配備水平運動機構，屬于這一類的有：螺桿式啟閉機、固定卷?yè)P(yáng)式啟閉機、油壓式啟閉機。
  
  （2）走行類（即一機多門的布置）
  
  當數扇閘門由一臺啟閉機操作時，這啟閉機除了有升降機構外，尚需有一個或兩個走行機構。有一個走行機構的有：臺車式啟閉機和單向門式啟閉機；有兩個走行機構的為雙向門式啟閉機。

節 電動裝置的分類

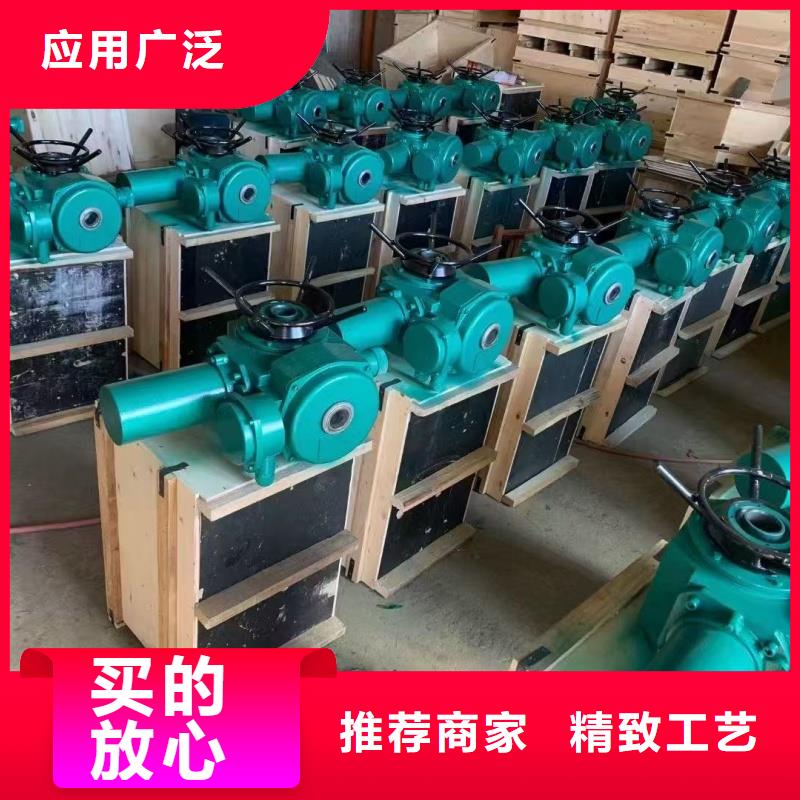

   與其他閥門驅動裝置相比，電動驅動裝置具有動力源廣泛，操作迅速、方便等特點，并且容易滿足各種控制要求。所以，在閥門驅動裝置中，電動裝置占主導地位。

    閥門電動裝置按輸出方式分為多回轉型（Z型）和部分回轉型（Q型）兩種，前者用于升降桿類閥門，包括：閘閥、截止閥、節流閥、隔膜閥等；后者用于回轉桿類閥門，包括球閥、旋塞閥、蝶閥等，通常在90%范圍內啟閉。

    閥門電動裝置按防護類型分為普通型和特殊防護型兩大類。

    普通型電動裝置的使用環境如下：（1）環境溫度-25-40℃；（2）環境相對濕度≤90%.（25℃時）；（3）海拔≤1000m；（4）工作環境要求不含有腐蝕性、易燃、易爆的介質。

    如閥門的工作環境條件超過普通型電動裝置所具有的能力時，需采用特殊防護型產品。這類產品根據其所處工作環境而具有多種型式。

    第二節 型號編制方法閥門電動裝置的型號

   編制方法如下：代號說明：以漢語拼音字母表示電動裝置的類型，Z為多回轉型，Q部分回轉型；以數字表示電動裝置額定輸出力矩（N.m）：以數字表示電動裝置額定輸出轉速（r/min）或開關旋轉90℃。的額定輸出時間（s/ 90℃）；輸出軸 轉圈數（部分回轉型不注）；防護型式（普通型不注）。

    如Z10-18/80B 表示輸出力矩100 N.m、（10kgf.m）、輸出轉速18r/min， 輸出轉圈數為80的防爆型多回轉的閥門電動裝置。

    第三節 電動裝置的選擇及安裝連接方式

   操作力矩操作力矩是選擇閥門電動裝置的主要參數。電動裝置的輸出力矩應大于閥門操作過程中所需的 力矩，一般前者應等于后者的1.2-1.5倍。因此，準確地掌握閥門所需的力矩是選擇閥門電動裝置的關鍵。然而，由于實際情況的復雜性，計算所得到的閥門力矩，誤差往往都比較大；采用試驗方法實測閥門的 操作力矩時，又受到試驗系統條件和設備的限制，也受到閥門本身結構形式多樣性的限制，很難取得典型的數據。

卷筒外形尺寸根據需要設定，簡體壁厚根據外型尺寸而定，粗糙度Ra3．2，采用鑄鋼ZG270—500，分段鑄造后焊接成一體。卷筒焊接成形后，對接焊縫應進行無損探傷檢驗，并進行高溫退火熱處理，應力，穩定組織，為保證筒體加工精度做好準備。

  啟閉機加工時主要保證：①卷筒壁厚均勻，各處筒壁厚度差不超過8mm；②卷筒外圓與內軸孔同軸度不超過0.3mm；③卷筒與大齒輪連接的凸外緣與卷筒內孔的同軸度不超過0.3mm，垂直度不超過0.6mm。

  為了保證卷筒壁后均勻，在加工前應注意檢測其壁厚值是否超差，若偏差較大，可采用借中間的方法予以調整。

  為了保證卷筒內外圓的的同軸度，應在卷筒外圓加工完畢后，以外圓為基準鏜出卷筒內孔。

  為了保證開式齒輪的嚙合間隙，應特別注意卷筒凸外緣與大齒輪止口的公稱尺寸，二者之間的公差不宜過大，避免嚙合間隙一側過大而另一側過小，同時注意卷筒凸外緣端面與卷筒外圓的垂直度。這樣才能保證大齒輪的外徑與卷筒軸同心，從而在裝配中保證開式齒輪副嚙合間隙的一致性。
