起升機構的整體布置：取決于閘門的吊點數和驅動方式。 1、單吊點的總體布置：可分同軸和展開式兩種。 1）同軸線布置：電動機和卷筒的軸線是重合的。 優點：結構緊湊。缺點：維護和檢修不方便。 2）展開式布置：電動機和卷筒的軸線是平行的。 特點：增設了一個開式齒輪，以調節傳動比和拉開電動機與卷筒的中心距。如圖： 2、雙吊點啟閉機起升機構的總體布置 1）集中驅動的雙吊點起升機構 用一臺電動機，通過一套傳動裝置驅動兩個卷筒的傳動方式稱集中驅動。（小車行走機構） 2）分別驅動的雙吊點起升機構 兩臺電動機，各通過一套傳動裝置分別驅動各自的卷筒，并用聯軸器將兩側卷筒同步轉動。從而達到兩側吊耳同步移動。

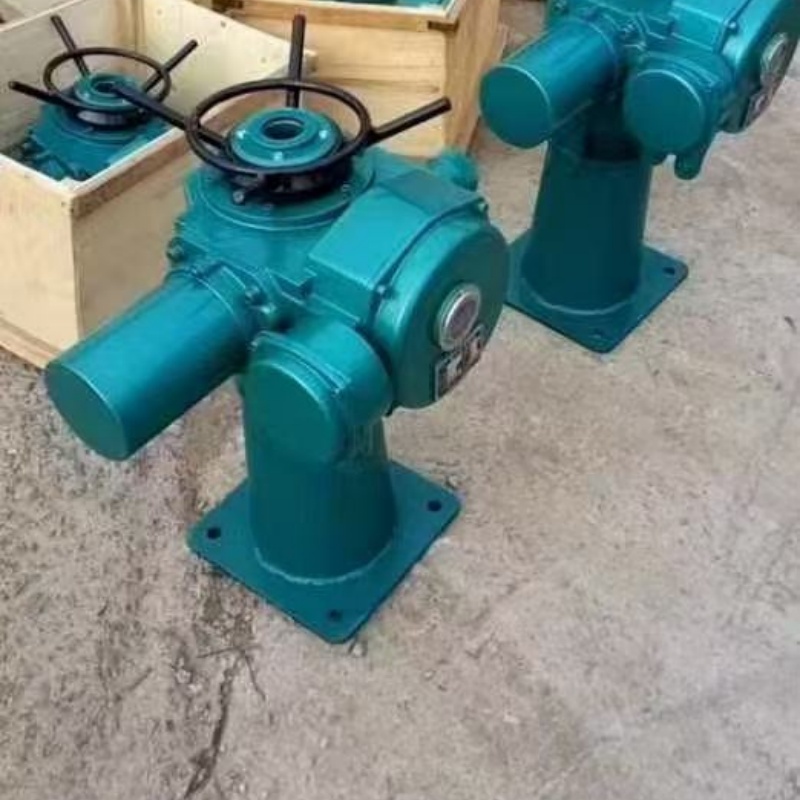

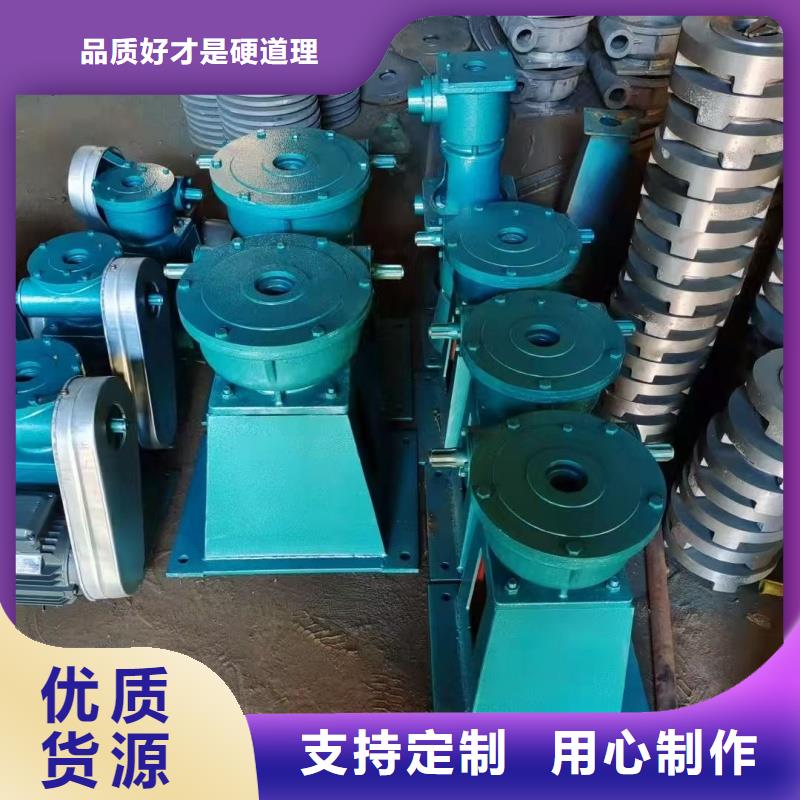

啟閉機(hoisting maehine)用以操作閘門 及攔污櫥的機械設備。對啟閉機的基本要求有:①運行 可靠;②操作維護方便;③結構簡單，體積小，重 t輕，外形美觀;④造價及維護費用低。 啟閉機按是否設里行走機構分為固定式和移動 式，按馭動方式分為人力驅動、電動機驅動和內嫩機驅 動;按傳動方式分為機械傳動和液壓傳動;按與閘門連 接構件分為柔性構件(如鋼絲繩、鏈條)連接和剛性構 件(如螺桿、齒條、活塞桿)連接兩類。螺桿式、卷揚 式和液壓式啟閉機屬固定式啟閉機。移動式啟閉機是 一種沿軌道行駛，能逐個操作多個閘門及攔污柵并兼 作安裝和檢修啟閉設備的機械. 螺桿式啟閉機利用傳力螺旋，借承重螺母的旋 轉，使螺桿帶著門葉升降，以達到啟閉閘門的目的。
