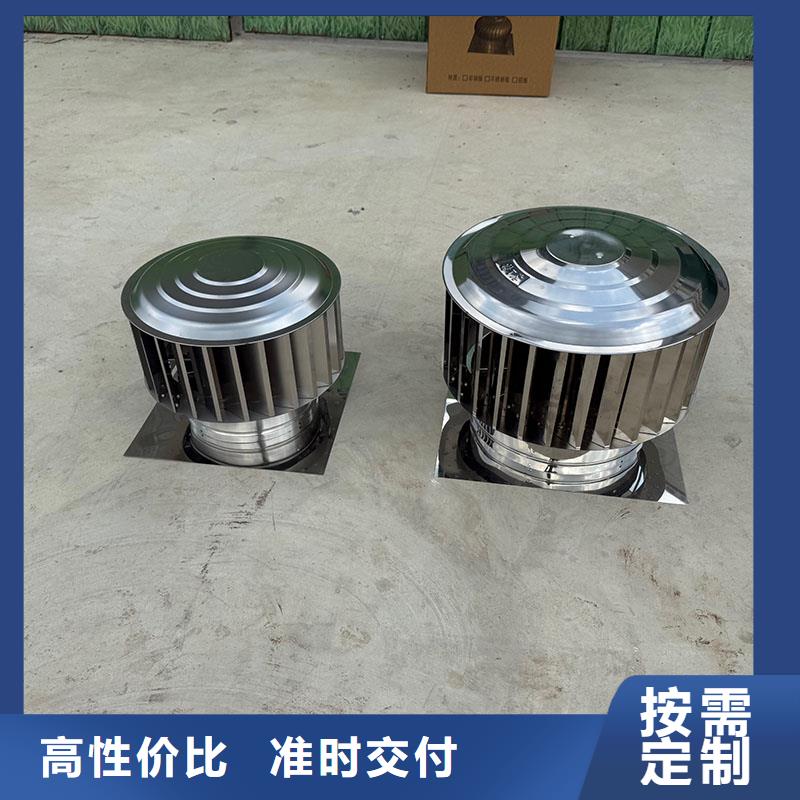

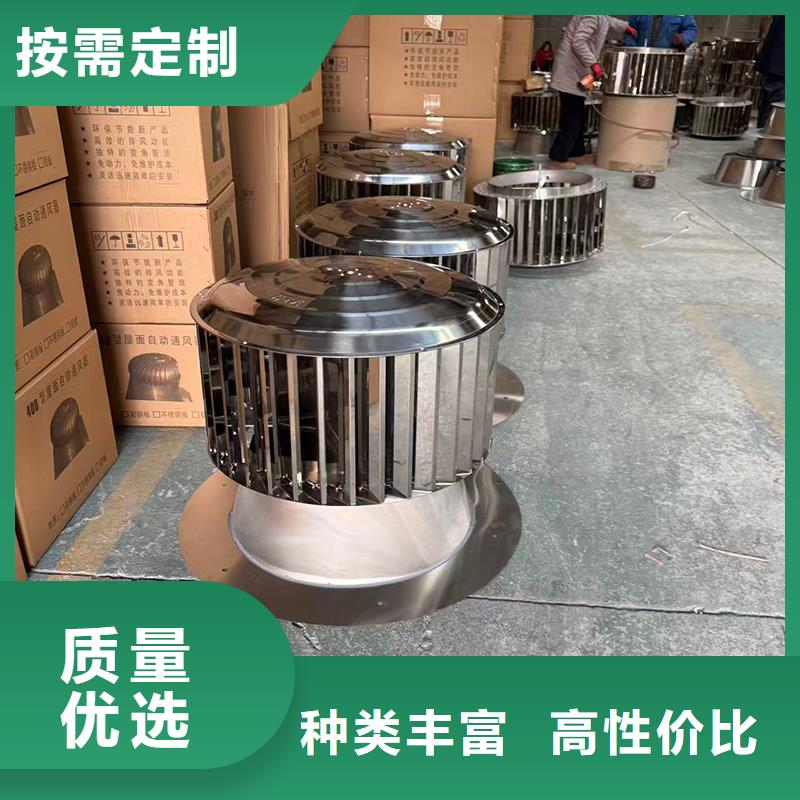

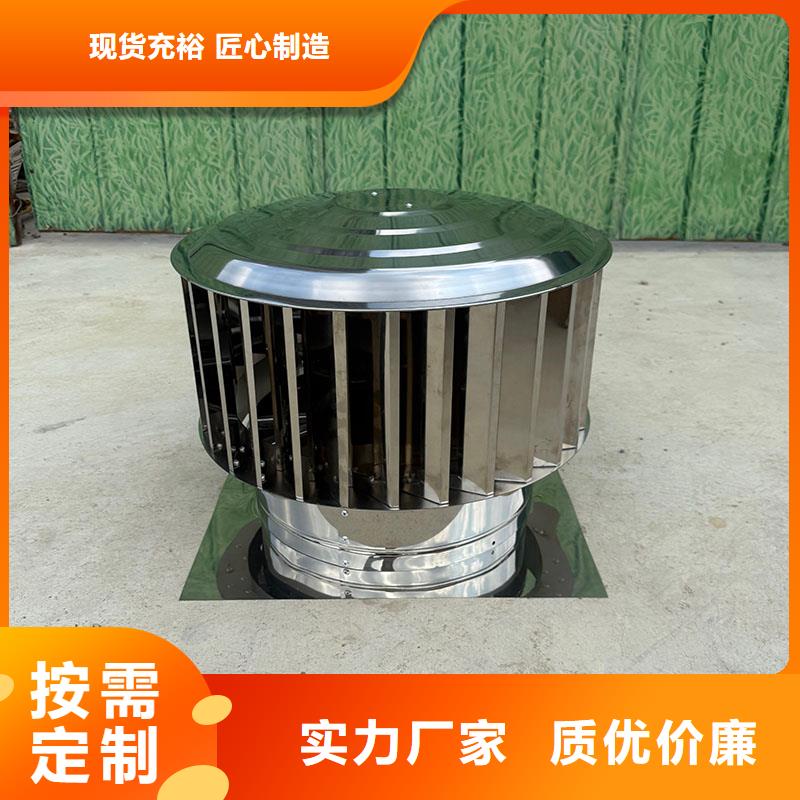

WM表示無動力防風風帽，該風帽采用金屬材料制成，底座為鋼筋混凝土預制板無動為防風風帽具備防倒灌功能，在外界風力的作用下，可產生負壓，對排氣道形成抽力效應，有利于排氣道的排氣。出屋面排氣道圍護部分應根據其高度及厚度由單體設計計算配筋無動力防風風帽應與避雷帶可靠連接。 H系列排氣道系統由風帽、湖北孝感當?shù)嘏艢夤艿?、湖北孝感防火止回閥和連接件組成。主要 技術特點如下:1.風帽采用負壓式防倒灌風帽，使風帽頂部內產生負壓，防止廢氣滯留，具有防水、湖北孝感附近防倒灌的功能。有一體金屬風帽和混凝土風帽兩種選擇。兩個毗鄰衛生間可共用一個連體風帽。 2.排氣道分為兩節制作，分別為1400mm、湖北孝感當?shù)?500mm和1600mm，可根據層高進行組合。安裝時在管道內壁連接處放置連接件，使兩管道直接對接，既防止管道平移錯位，又保證了管道的密閉性。由于采用兩節制作，因此減輕了管道重量，便于運輸和方便安裝。 3.采用管道外壁吊拉構件來代替?zhèn)鹘y(tǒng)的承托件，先進行管道對接安裝再在管道外壁進行吊拉承托，避免了管道與承托件之間接縫處的漏漿、湖北孝感串煙的問題，并能將管道的重量分散到樓板上，避免整體管道下部擠壓造成破壞，保證管道整體的密閉性，減少安裝工序繁瑣，提高安裝效率。 湖北孝感樓頂煙道拔氣風帽

A-ZF-BPS-CK型單側開式防火止回閥采用側向開啟方式，閥門的開啟與閉合與吸油煙機同步，閥門蓋板開啟時與排氣道呈垂直狀態，向側上方排風。閥體閉合時閥門緊貼排氣道，閥體不占用排氣道通風截面，不影響整個排氣系統的通暢性。止回閥采用傾斜式防火結構，發生火情時能強制自行關閉。側開式防火止逆閥附有安裝底板，當閥體需維護保養時，將四周的安裝螺絲旋下，閥體即可拆下當止回閥位于吊頂上方時，必須在吊頂設置檢修孔，開孔尺寸應大于300x300。A型排氣道防串煙、湖北孝感本地防火技術的特點全部由閥體實現，A-ZF-BPS-CK型側開式止回閥是系統核心部件。應配套使用。 在安裝止回閥時,排氣道上的開洞尺寸為φ170。當排氣道有外包墻時，外包墻開孔尺寸為250x250. 安裝止回閥底板時，底板背后應涂上水泥漿，以提高接口部位的密封性。 止回閥用4只M4螺栓固定在安裝底板上，閥門的轉動軸應處于垂直狀態。 止回閥安裝后，用手輕推開閥門，閥門能自動復位關閉時，產品安裝合格。湖北孝感樓頂煙道拔氣風帽
