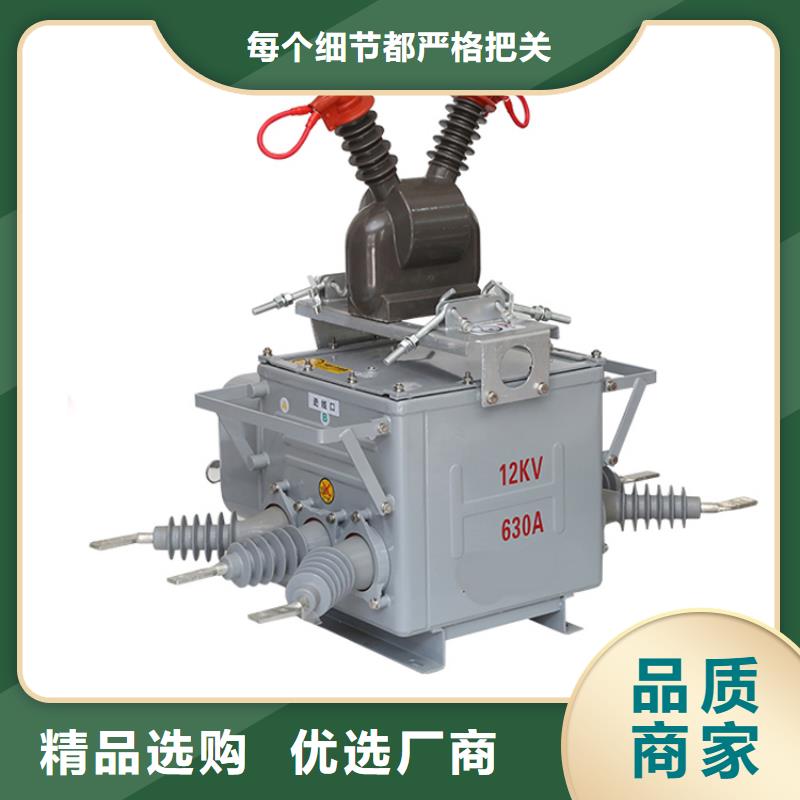

規格 播報 編輯 1. 真空斷路器通常可分多個電壓等級。低壓型一般用于防爆電氣使用。像煤礦等等。 2. 額定電流達到5000A，開斷電流達到50kA的較好水平，并已發展到電壓達35kV等級。 3. 80年代以前，真空斷路器處于發展的起步階段，技術上在不斷摸索，還不能制定技術標準，直到1985年后才制成相關的產品標準。[1] 國內主要依據標準 播報 編輯 JB/T3855-2008《高壓交流真空斷路器》 DL/T403-2017《高壓交流真空斷路器》 這里需要說明：IEC標準中并無與我國JB3855相對應的專用標準，只是套用《IEC56交流高壓斷路器》。因此，我國真空斷路器的標準至少在下列幾個方面高于或嚴于IEC標準： (1)絕緣水平：試驗電壓IEC中國 1min工頻耐壓(kV)2842(極間、極對地)48(斷口間) 1.2/50沖擊耐壓(kV)7575(極間、極對地)84(斷口間) (2)電壽命試驗結束后真空滅弧室斷口的耐壓水平：IEC56中無規定。我國JB3855一96規定為：完成電壽命次數試驗后的真空斷路器，其斷口間絕緣能力應不低于初始絕緣水平的80%，即工頻1min33.6kV和沖擊60kV。 (3)觸頭合閘彈跳時間：IEC無規定，而我國規定要求不大于2ms。 (4)溫升試驗的試驗電流：IEC標準中，試驗電流就等于產品的額定電流。我國DL403-91中規定試驗電流為產品額定電流的110%。 2.真空斷路器的主要技術參數真空斷路器的參數，大致可劃分為選用參數和運行參數兩個方面。前者供用戶設計選型時使用；后者則是斷路器本身的機械特性或運動特性，為運行、調整的技術指標。 下表是選用參數的列項說明，并以三種真空斷路器數據為例。 表中所列各項參數，均須按JB3855和DL403標準的要求，在產品的型式試驗中逐項加以驗證，終數據以型式試驗報告為準。 主要結構 真空斷路器主要包含三大部分：真空滅弧室、電磁或彈簧操動機構、支架及其他部件。

(1)保證動、靜觸頭的良好接觸，并使其接觸電阻少于規定值。 (2)滿足額定短路狀態時的動穩定要求。應使觸頭壓力大于額定短路狀態時的觸頭間的斥力，以保證在該狀態下的完全閉合和不受損壞。 (3)抑制合閘彈跳。使觸頭在閉合碰撞時得以緩沖，把碰撞的動能轉彈性勢能，抑制觸頭的彈跳。 (4)為分閘提供一個加速力。當接觸壓力大時，動觸頭得到較大的分閘力，容易拉斷會鬧熔焊點，提高分閘初始的加速度，減少燃弧時間，提高分?jǐn)嗄芰?。觸頭接觸壓力是一個很重要的參數，在產品的初始設計中要經過多次驗證、試驗才選取得比較合適。如觸頭壓力選得太小，滿足不了上述各方面的要求；但觸頭壓力太大，一方面需要增大合閘操作功，另外滅弧室和整機的機械強度要求也需要提高，技術上不經濟。 接觸行程 真空斷路器毫無例外地采用對接式接觸方式。動觸頭碰上靜觸頭之后就不能再前進了，觸頭接觸壓力是由每極觸頭壓縮彈簧(有時稱作合閘緩沖彈簧)提供的。所謂接觸行程，就是開關觸頭碰觸開始，觸頭壓簧施力端繼續運動至終結的距離，亦即觸頭彈簧的壓縮距離，故又稱壓縮行程。 接觸行程有兩方面作用，一是令觸頭彈簧受壓而向?qū)佑|頭提供接觸壓力；二是保證在運行磨損后仍然保持一定的接觸壓力，使之可靠接觸。一般接觸行程可取開距的20%～30%左右，10kV的真空斷路器約為3～4mm。 真空斷路器的實際結構中，觸頭合閘彈簧設計成即使處于分閘位置，也有相當?shù)念A(yù)壓縮量，有預壓力。這是為使合閘過程中，當動觸頭尚未碰到靜觸頭而發生預擊穿時，動觸頭有相當力量抵抗電動力，而不致于向后退縮；當觸頭碰接瞬間，接觸壓力陡然躍增至預壓力數值，防止合閘彈跳，足以抵抗電動斥力，并使接觸初始就有良好狀態；隨著接觸行程的前進，觸頭間的接觸壓力逐步增大，接觸行程終結時，接觸壓力達到設計值。接觸行程不包括合閘彈簧的預壓縮量程，它實際上是合閘彈簧的第二次受壓行程。
