彈簧操作機構合閘儲能回路故障 3.1故障現象 (1)合閘后無法實現分閘操作； (2)儲能電機運轉不停止，甚至導致電機線圈過熱損壞。 3.2原因分析 (1)行程開關安裝位置偏下，致使合閘彈簧尚未儲能完畢，行程開關觸點已經轉換完畢，切斷了電機電源，彈簧所儲能量不夠分閘操作； (2)行程開關安裝位置偏上，致使合閘彈簧儲能完畢后，行程開關觸點還沒有得到轉換，儲能電機仍處于工作狀態； (3)行程開關損壞，儲能電機不能停止運轉。 3.3故障危害 在合閘儲能不到位的情況下，若線路發生事故，而斷路器拒分閘，將會導致事故越級，擴大事故范圍；如儲能電機損壞，則真空開關無法實現分合閘。 3.4處理方法 (1)調整行程開關位置，實現電機準確斷電； (2)如行程開關損壞，應及時更換。 3.5措施 運行人員在倒閘操作時，應注意觀察合閘儲能指示燈，以判斷合閘儲能情況；檢修人員在檢修工作結束后，應就地進行2次分合閘操作，以確定斷路器處于良好狀態。 故障現象 此故障為隱性故障，必須通過特性測試儀的測量才能得出有關數據。 原因分析 (1)斷路器本體機械性能較差，多次操作后，由于機械原因?qū)е虏煌?、彈跳?shù)值偏大； (2)分體式斷路器由于操作桿距離較大，分閘力傳到觸頭時，各相之間存在偏差，導致不同期、彈跳數值偏大。 故障危害 如果不同期或彈跳大，都會嚴重影響真空斷路器開斷過電流的能力，影響斷路器的壽命，嚴重時能引起斷路器。由于此故障為隱性故障，所以危險程度更大。 處理方法 (1)在保證行程、超行程的前提下，通過調整三相絕緣拉桿的長度使同期、彈跳測試數據在合格范圍內； (2)如果通過調整無法實現，則必須更換數據不合格相的真空泡，并重新調整到數據合格。

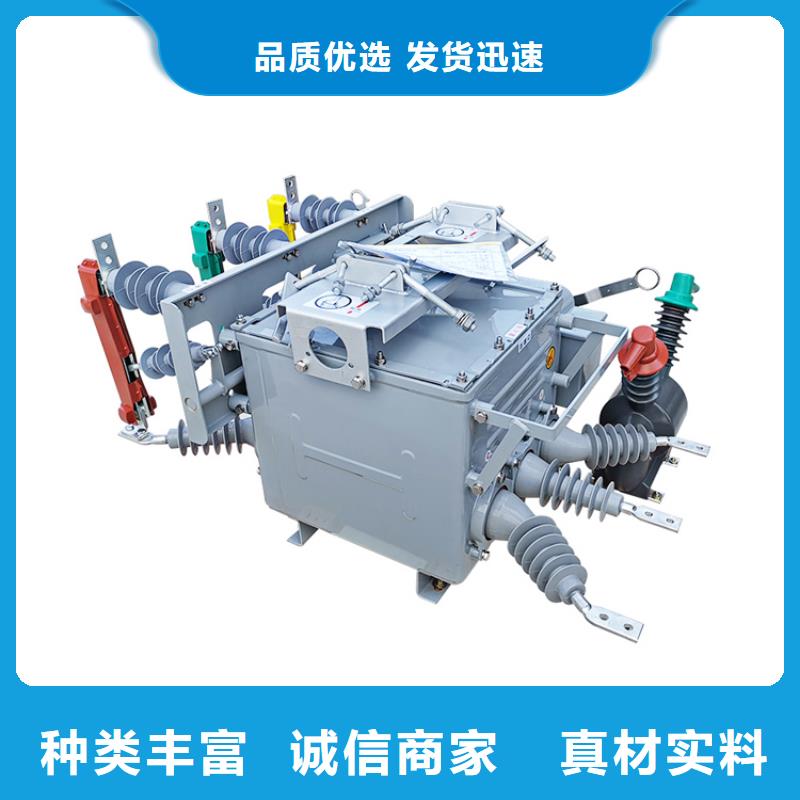

真空斷路器因其滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空而得名；其具有體積小、重量輕、適用于頻繁操作、滅弧不用檢修的優點，在配電網中應用較為普及。真空斷路器是3～10kV，50Hz三相交流系統中的戶內配電裝置，可供工礦企業、發電廠、變電站中作為電器設備的保護和控制之用，特別適用于要求無油化、少檢修及頻繁操作的使用場所，斷路器叢隱可配置在中置柜、雙層柜、固定柜中作為控制和保護高壓電氣設備用。 工作原理：真空斷路器的工作原理是：當動、靜觸頭在操作機構的作用下分閘時，觸頭間產生電弧，觸頭表面在高溫下?lián)]發出蒸汽，由于觸頭設計為特殊形狀，在電流通過時產生一磁場，電弧在此磁場作用下沿觸頭表面切線方向快速運動，在金屬圓筒(屏蔽罩)上凝結了部分金屬蒸汽，電弧在自然過零時就熄滅了，觸頭間的介質強度又迅速恢復起來。
