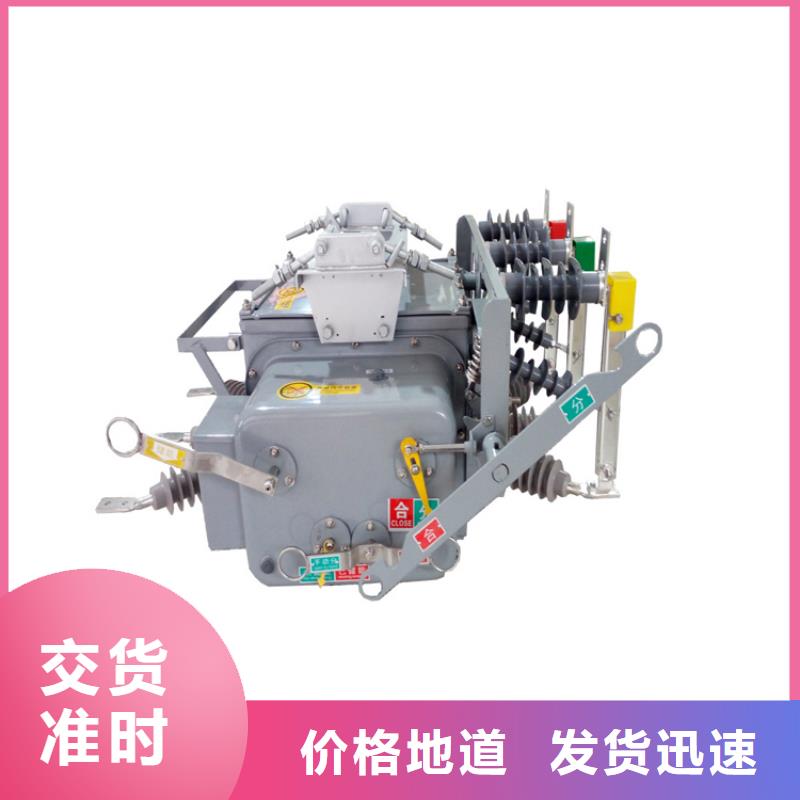

戶外真空斷路器的操作主要包括儲能過程、?合閘過程、?分閘過程和過流保護過程。? 儲能過程涉及拉動機構手動儲能拉環或給機構電動儲能信號，?電機帶動儲能拐臂給儲能彈簧儲能，?通過儲能保持環節保持此能量。? 合閘過程包括拉動機構手動合閘拉環或給機構電動合閘信號，?合閘彈簧能量釋放，?機構輸出軸轉動，?通過拐臂、?連桿帶動滅弧室動觸頭向上運動，?與靜觸頭接觸，?并提供接觸壓力，?同時為分閘彈簧儲能，?通過機構的合閘保持環節正常扣接使斷路器保持合閘狀態。? 分閘過程涉及拉動機械手動分閘拉環或機構電動分閘信號，?機構的合閘保持環節解扣，?在觸頭壓力彈簧和分閘彈簧的作用下，?機構輸出軸反向轉動，?通過連桿、?拐臂帶動滅弧室觸頭向下運動，?與靜觸頭分開，?斷路器分閘。?分閘狀態點開關分閘彈簧保持。? 過流保護過程適用于配置電液互感器的斷路器，?當流經斷路器主回路的電流超過互感器的額定值時，?驅動機構內部過流脫扣器，?斷路器分閘。? 此外，?真空斷路器的操作還需遵循一定的規范和操作規程，?包括但不限于：? 在額定工作電流下的頻繁操作或多交開斷短路電流的場所適用。? 停運的斷路器在投入運行前應對本體及保護裝置進行細致的檢查，?必要時進行保護裝置的傳動試驗。? 操作中應同時監視有關電壓、?電流、?功率等指示及紅綠燈的變化是否正常。? 在帶電情況下，?嚴禁使用千斤頂或壓板緩慢合閘。? 電動分、?合閘后，?若發現分、?合閘未成功，?應立即取下控制保險或跳開控制電源開關，?以防燒壞分、?合閘線圈。? 斷路器動作后，?應查看有關的信號及測量儀表的指示，?并到現場檢查斷路器實際分、?合閘位置

為滿足真空滅弧室對機械參量的要求，保證真空斷路器電氣機械性能，確保運行可靠性，真空斷路器須具有穩定、良好的機械特性。主要機械特性列于上表，亦以三種斷路器技術指標為例。4.各機械特性對產品性能的影響產品機械特性的優劣，對產品各項電氣性能有重要的關系，而且影響產品運行可靠性。衡量真空斷路器的性能，真空滅孤室本身的性能固然重要，然而機械特性同樣具有舉足輕重的作用。下面對各機械特性參數與產品性能的關系分述如下： 開距 觸頭的開距主要取決于真空斷路器的額定電壓和耐壓要求，一般額定電壓低時觸頭開距選得小些。但開距太小會影響分斷能力和耐壓水平。開距太大，雖然可以提高耐壓水平，但會使真空滅弧室的波紋管壽命下降。設計時一般在滿足運行的耐壓要求下盡量把開距選得小一些。10kV真空斷路器的開距通常在8～12mm之間，35kV的則在30～40mm之間。 接觸壓力 在無外力作用時，動觸頭在大氣壓作用下，對內腔產生一個閉合力使其與靜觸頭閉合，稱之為自閉力，其大小取決于波紋管的端口直徑。滅弧室在工作狀態時，這個力太小不能保證動靜觸頭間良好的電接觸，必須施加一個外加壓力。這個外加壓力和自閉力之和稱為觸頭的接觸壓力。這個接觸壓力有如下幾個作用：
