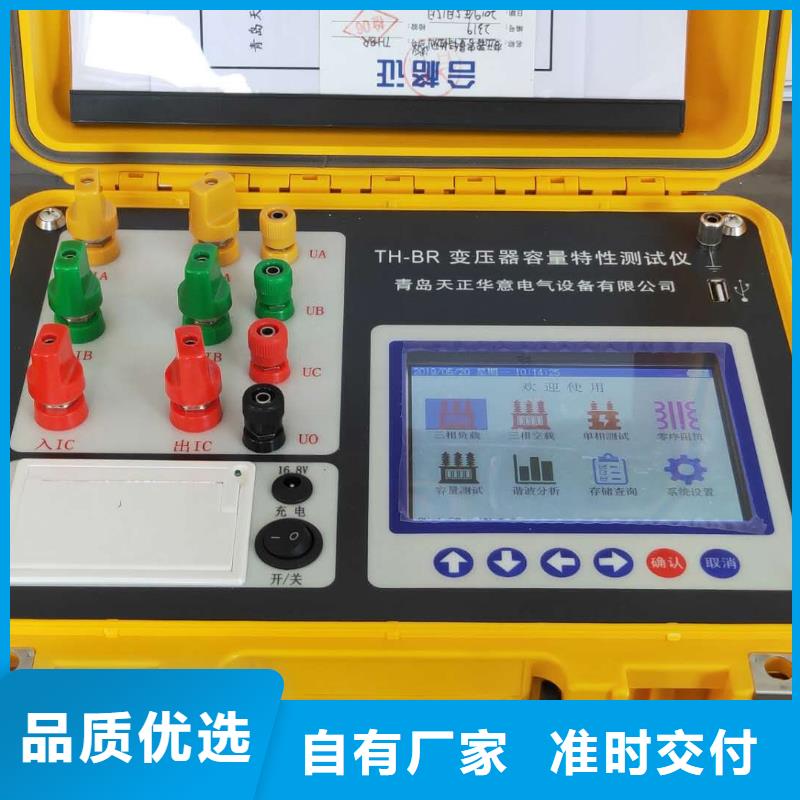

山東威海變壓器容量特性測試儀三相空載正確設置了特性參數后，再進行三相空載的測試功能。圖十六 三相空載接線圖a)對于電壓或者電流超過儀器量程的，要經過PT或CT來測量變壓器的空載損耗，在參數設置界面正確設置PT變比以及CT變比值。b)接線無誤后，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，則接通三相可調交流電源到400V左右，點擊‘開始測試’，或者直接按外部按鍵‘確認’按鍵開始測試，待數值穩定后再次點擊界面按鍵，或者直接按外部按鍵‘確認’按鍵，測試儀可自動計算出實際的空載損耗數據。 c)三線空載屏分別顯示出當前各相的實際電壓、電流、功率，以及校正后的空載電流百分比Io％、校正后的空載損耗（非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。 圖十七 三相空載結果圖4.4.3 單相短路a)為確保儀器測量數據的準確度，變壓器的A、B、C各相做單相短路試驗時，施加于測試電路的電流必須大于50％額定電流。b)正確設置了特性參數后，再進行單相短路的測試功能c)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。d)測量步驟步，黃色測試鉗子夾在變壓器高壓側的A相接線柱，紅色測試鉗子夾在變壓器高壓側的B相接線柱；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。接線無誤后，接通單相交流電源，施加于測試電路的電流必須大于50％額定電流。點擊‘開始測試’，或者直接按外部按鍵‘確認’按鍵開始測試，待數值穩定后按‘A相測試’鍵此時完成A相測試。第二步，黃色測試鉗子夾在變壓器高壓側的B相接線柱，紅色測試鉗子夾在變壓器高壓側的C相接線柱；接通單相交流電源，待數值穩定后按‘B相測試’鍵此時完成B相測試。第三步，黃色測試鉗子夾在變壓器高壓側的C相接線柱，紅色測試鉗子夾在變壓器高壓側的A相接線柱；接通單相交流電源，待數值穩定后按‘C相測試’鍵此時完成C相測試。e)測試完畢顯示出當前各相的實際電壓、電流、功率，校正后的短路電壓百分比Uk％即阻抗電壓、測試負載損耗以及校正后的負載損耗（非額定電流條件下短路試驗時將測量的功率損耗和短路電壓校正到額定電流條件時的數值）。
