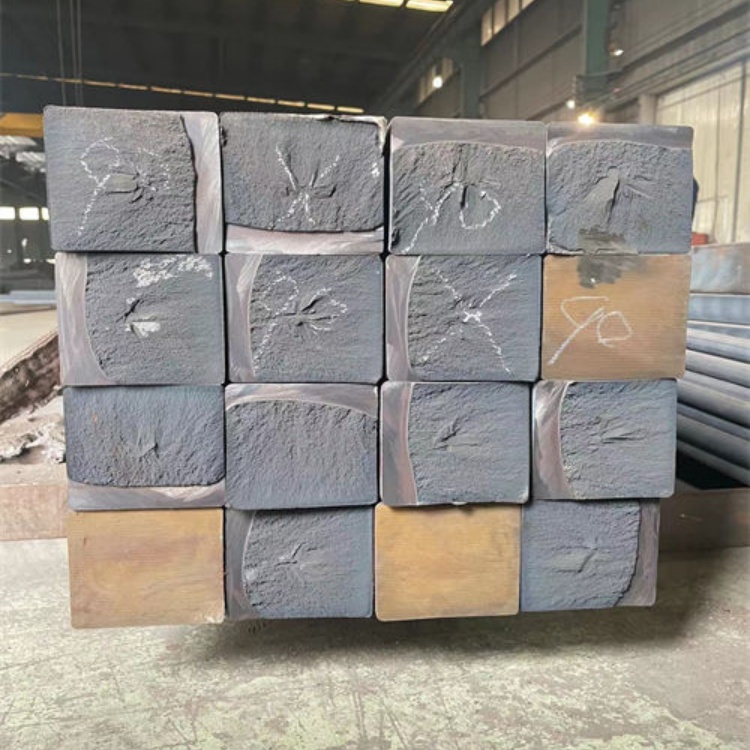

河南鄭州億錦鑄鐵型材有限公司專業(yè)提供河南鄭州球墨鑄鐵棒現(xiàn)貨，河南鄭州鑄鐵棒生產(chǎn)廠家通過對不同孕育劑的孕育處理效果進行研究，分析孕育劑中不同元素對孕育衰減時間的影響，找出不同孕育劑孕育衰退的衰退規(guī)律，進而為揭示長效孕育劑機理和穩(wěn)定生產(chǎn)厚大鑄鐵型材提供理論依據(jù)。 鑄鐵型材在重工業(yè)中需求量大，被廣泛應用于交通運輸、機床、印刷、農(nóng)業(yè)機械等支柱行業(yè)。拉坯工藝參數(shù)設置是鑄鐵型材生產(chǎn)中的關鍵環(huán)節(jié)，設置不合理會導致拉漏、拉斷等生產(chǎn)事故和產(chǎn)生表面裂紋等鑄造缺陷。對鼓肚缺陷，在鑄鐵型材的水平連鑄過程中采用反弧度法工藝，即通過新型的石墨套與引錠裝置來實現(xiàn)的，通過實施反弧度法工藝，鑄鐵型材的鼓肚現(xiàn)象得到有效。但由于在率次實驗過程中，剛開始生產(chǎn)鑄鐵型材時的拉拔速度比較慢、拉拔周期較長，使鑄鐵型材在結晶器的停留時間過長，導致在扁平方向上鑄鐵型材頂部略微向下凹，當拉拔參數(shù)調(diào)整合適時，下凹及鼓肚現(xiàn)象基本消失。與實施反弧度法之前的鑄鐵型材相比，實施反弧度法之后的鑄鐵型材硬度得到提高，組織更為均勻，并且其抗拉強度指標高于鑄鐵型材標準(JBT10854-2008水平連續(xù)鑄造鑄鐵型材) 性能要求。同時，伸長率指標均超過LZQT500-7規(guī)定的指標。與拉伸性能結果類似，反弧度法試樣的抗壓強度高于未實施反弧度法試樣的抗拉強度。氧化鈰有降低球墨鑄鐵共晶溫度的作用。過冷度隨著氧化鈰加入量的增加先降低后增加，而共晶凝固時間隨著氧化鈰加入量的增加先增加后降低。在20％左右的適當氧化鈰含量時，球鐵共晶溫度高，共晶凝固時間長，有效延遲孕育衰退。
