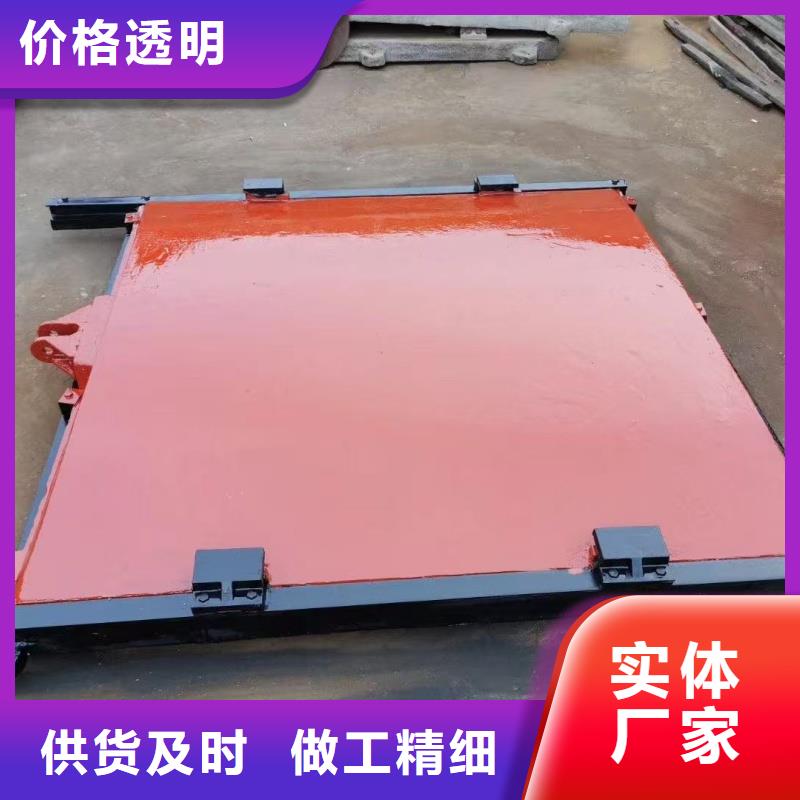

鑄造閘門結構及工作原理。 　　鑄造閘門適用于市政、水利、工礦、企事業單位和科研院所給排水工程中，對水流進行截流、疏通、調節水位等。國內綜合國內外先進結構與工藝，對閘門進行了多次改進，現已具有：密封性好，耐磨，安裝使用方便，壽命長等特點。 　　構造和工作原理 　　一、鑄鐵閘門主要由：①門框、②門體、③導軌(小規格與門框相連，大規格與門框分體)、④傳動螺桿、⑤吊耳(也可與門體結合)、⑥密封面、⑦軸導架、⑧啟閉裝置等部分組成。 　　二、工作方式： 　　門框和門體安裝在水底位置，導軌安裝在門框的上端，保證門體在工作時沿著門框?qū)к壸錾现狈较虻耐鶑?fù)運動。 　　由于閘門工作在水下，為操作方便，在水下設置了啟閉裝置，由于閘門標高不一致，因此傳動螺桿的長度和軸導架的設置，取決于其具體尺寸。吊耳，吊塊，銷軸主要用來驅動螺桿和門體連接，使門體做上下往復運動的動力來自于啟閉機。

升降式平面滑移主要由閘框閘板吊座和斜鐵等部件組成，為了克服以往鋼門容易腐蝕的缺點，閘框閘板全部采用鑄鐵結構，其中閘框又由上橫梁下橫梁左直梁右直梁組成，為了制造運輸安裝方便，閘板一般按其大小或高度由上下幾部分組合而成。 　　在安裝之前，首先要檢查閘板、閘板、閘板之間(指多塊閘板組合的閘門)的連接螺絲，是否在運輸和裝卸過程中造成松動。其切口是否錯齒，應以平面為準，檢查閘板與閘槽之間的間隙，間隙不大于0.mm，如間隙可調整關閉裝置，上緊各連接螺栓。安裝水閘事宜。 　　澆筑混凝土?xí)r，流進閘板閘框斜鐵擋板間的灰漿應干凈，以防灰漿凝固后影響閘門開啟。閘門在安裝時整體垂直于預留槽內，在兩個立柱的下方墊上墊子(嚴禁墊下橫梁)，兩個立柱采用手動葫蘆和斜拉立穩。把水閘找直找平，各腳孔內各排上地腳螺栓，調整好水閘位置，支好模板，進行二次澆注。
