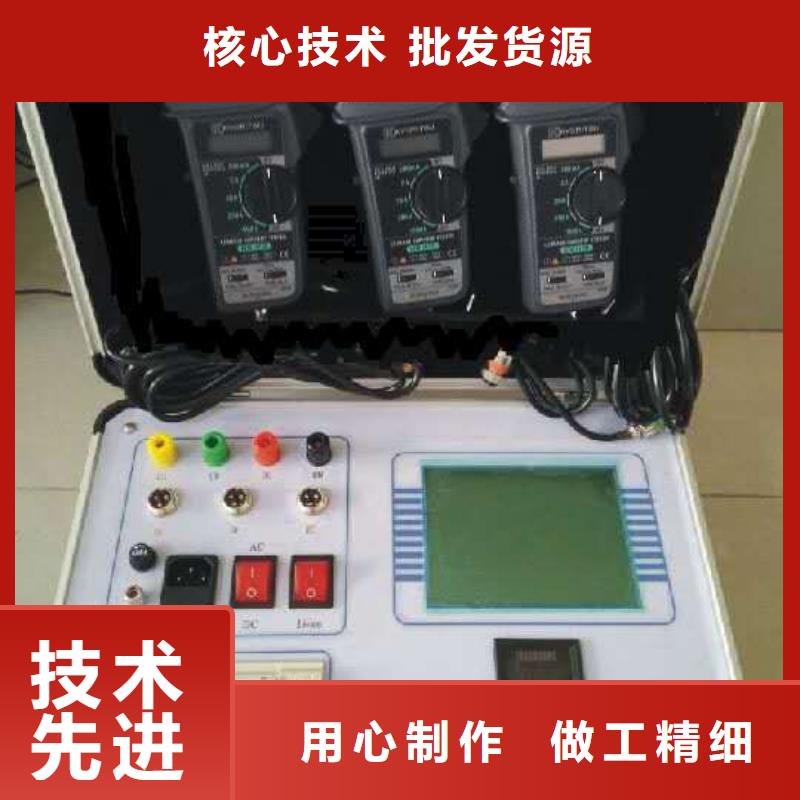

山東萊蕪電容電流測試儀補償電容器組中性點異頻信號注入法5.1 測量方法說明及測量特點常用的異頻信號注入法是從PT開口三角處注入異頻信號，其測量原理中假設電壓互感器三相勵磁特性和漏抗一致，且在測試過程中忽略了勵磁阻抗。而在實際現場，電壓互感器往往會出現由于生產批次的不同而導致的三相勵磁特性和漏抗不一致，尤其對于4PT連接方式電壓互感器的差異將大大影響電容電流的測量準確性。針對以上情況，提出了補償電容器組中性點異頻信號注入法，此測量方法避免了電壓互感器參數不一致的影響，且無需退出高低壓消諧裝置，既保證了電網運行，又保證了測量的準確性。5.2 測量原理圖2 補償電容器組中性點異頻信號注入法原理圖圖2中：PT：外接單相電磁式電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）X： 耐壓電纜DL：斷路器 DS：隔離開關 ES：接地開關 L： 限流電抗器Ca、Cb、Cc： 補償電容器組C11、C22、C33：線路三相對地電容見圖2所示，電容電流測試儀與單相電壓互感器的二次繞組相連，電壓互感器的一次繞組經耐壓電纜與補償電容器組中性點相連，通過補償電容器組向三相注入異頻零序電流。電容電流測試儀通過測量電壓互感器二次繞組的電壓和電流，計算得到對地電容和電容電流。注：補償電容器組中性點異頻信號注入法，在測量之前必須確定電容器組Ca、Cb、Cc的確切電容量；且需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“C1PT”。5.3 測量步驟5.3.1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。5.3.2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。5.3.3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。5.3.4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5.3.5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在該補償電容器組中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該補償電容器組中性點相連。無中性點隔離開關的補償電容器組可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。 5.3.6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。5.3.7 測試人員位于絕緣墊上開始測試。
