山東德州變壓器繞組變形測試儀 (變壓器高壓側對低壓測D試驗接線圖)3.III形連接，這種接線是針對每一個相都是單個變壓器的情況，先用黃色的測試線連接A端，用黑色的測試線連接x端，測量單元上也將紅色和黑色的略粗連線的插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口，然后直接開始測試。待測試完成后，再換到下一個單相變壓器, 用綠色的測試線連接B端，用黑色的測試線連接y端，繼續測試；測試完成后，用紅色的測試線連接C端，用黑色的測試線連接z端,完成所有的測量。(變壓器高壓側對低壓測AX試驗接線圖)(變壓器高壓側對低壓測BY試驗接線圖)(變壓器高壓側對低壓測CZ試驗接線圖)4.Yn形試驗連接先將低壓側三相用短路夾子全部短接，然后按黃綠紅對應的ABC三相根據當前測量的內容用測量夾子接好高壓側或者中壓測，黑線接到O點，測量單元這邊的八個端口，也按黃綠紅黑對應的ABCO三相四線，將略粗連線的插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口。注意事項:該儀器在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。

山東德州變壓器繞組變形測試儀 測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的A相上、綠夾子定義為測量鉗在B相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相△形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的B相上、綠夾子定義為測量鉗在C相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相△形的C相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的C相上、綠夾子定義為測量鉗在A相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相△形的A相測量接線。九、單相X、Y、Z測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在AX的A相上、綠夾子定義為測量鉗在‘X’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對單相AX的測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在BY的B相上、綠夾子定義為測量鉗在‘Y’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對單相BY的測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在CZ的C相上、綠夾子定義為測量鉗在‘Z’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對單相CZ的測量接線。

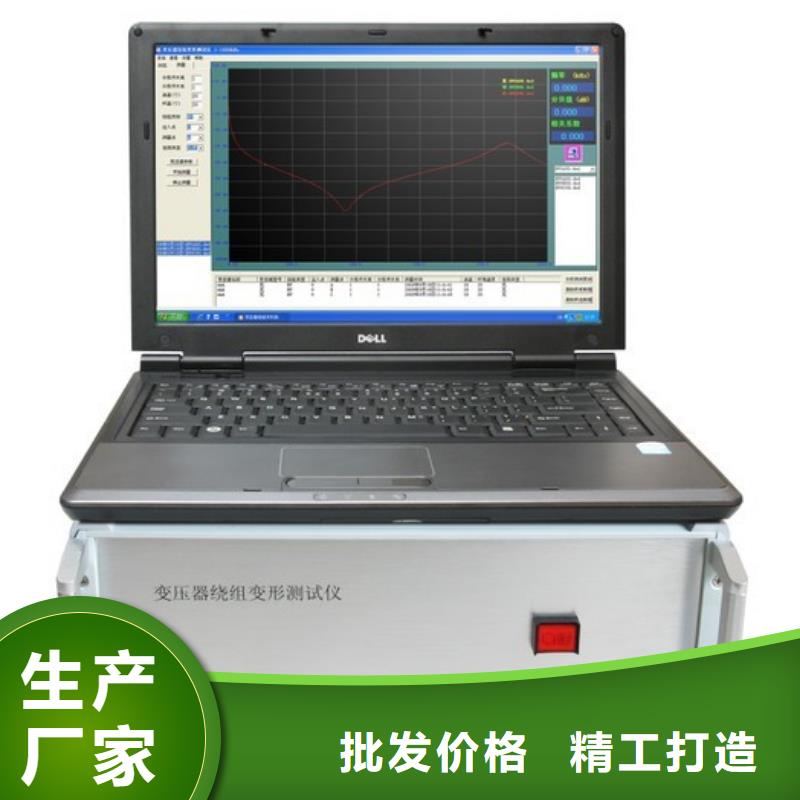

山東德州變壓器繞組變形測試儀變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這將嚴重影響變壓器的運行。按電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。1.1主要技術特點?采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。?測量速度快，對單個繞組測量時間2分鐘以內。?頻率精度非常高，精度高于0.001％。?數字化頻率合成，頻率穩定性更高。?5000V電壓隔離、充分保護測試電腦。?可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。?軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。?軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。1.2主要技術指標?測量速度：?jiǎn)蜗嗬@組1分鐘-2分鐘?輸出電壓：Vpp-25V，測試中自動調整?輸出阻抗：50Ω?輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）?掃頻范圍：10Hz-2MHz?頻率精度：0.001％?每通道采樣頻率：100Msps?掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置?曲線顯示：幅頻曲線（相頻曲線，選配）?測量動態范圍寬：－120dB～20dB?供電電壓：AC220V±10％?主機重量： 6kg
