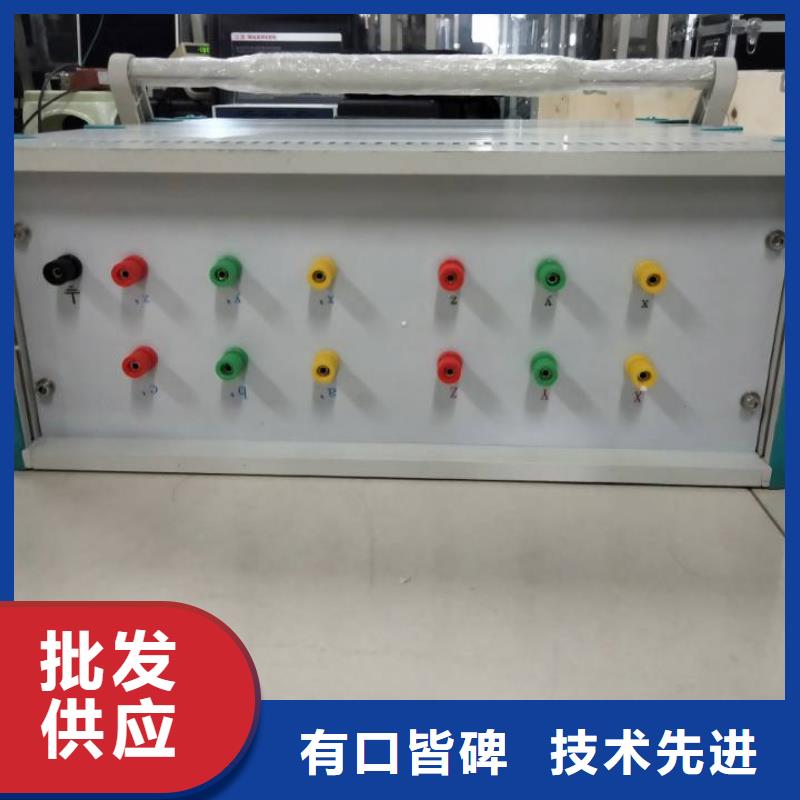

山東棗莊變壓器有載開關測試儀， 變壓器有載分接開關測試儀是根據中華人民共和國電力行業標準之高電壓測試設備，通用技術條件DL/T846、山東棗莊同城8-2004設計，可以滿足《電力設備交接和性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等要求?？蓪?shí)現對有載分接開關的過渡時間、山東棗莊同城過渡波形、山東棗莊同城過渡電阻、山東棗莊同城三相同期性等參數的測量，是測試有載分接開關的理想設備。（用戶是調容的有載開關請?zhí)崆案嬷┒饕攸c(diǎn)：①. 測試Y0 Y △型變壓器，阻值不用換算直接顯示；②. 數據分析人性化，可以自動的找出波形中間的故障，并做記號；③. 波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度；④. △型變壓器可以顯示三相同期性；⑤. 儀器自動判斷單電阻和雙電阻；⑥. 可以帶繞組或不帶繞組進行測試；⑦. 四端接線方式，提供高精度電阻測量,且無需導線補償；⑧. 在測試中間可以連續測試，節省變壓器停電的時間；⑨. 儀器可以生存word報告，方便數據的管理和查詢； ⑩. 儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；⑩. 儀器內部可以自動保存1000組數據，也可以外接U盤保存。三．技術參數：①. 三相恒流源充電，充電電流：3A/1A檔； 0.6A/0.2A檔②. 端口電壓：24V③. 過渡電阻量程：100Ω④. 過渡電阻測量范圍：1A檔：0.4Ω～20Ω 0.2A檔：10Ω～100Ω⑤. 波形記錄時間長度：300ms⑥. 采樣速率：30k⑦. 時間分辨率：0.1ms ⑧. 電阻分辨率：0.1Ω⑨. 準確度：過渡電阻：±5％讀數±0.1Ω 過渡時間：±0.5％讀數±0.2mS⑩. 使用溫度：-10～40℃ 使用相對濕度：＜85％RH

山東棗莊變壓器有載開關測試儀上面所講述槽作指南中的測試是自動方式的測試過程，下面簡單介紹一下手動方式的測試過程。設置為手動方式后，按“測試”鍵儀器顯示“正在充電”，同時可見到屏幕顯示正在刷新的三條波形線，待顯示波形呈直線狀態且數值相對穩定時（注：這是一個充電過程）。啟動有載開關，當聽到有載開關動作對觸頭進行切換的聲音時,阻值隨之發生變化，采集的波形也發生小跳變。結束測試后顯示的畫面就是所測開關一次調壓的全部動作過程。此時可通過按“↑”“↓”鍵把小跳變的波形移動到顯示屏上部，按“確認”鍵把波形長度放大到比例適中即可。按“退出”鍵改變幅度比例適中即可，這樣可人工尋找出開關切換波形。找到波形后，按“處理”鍵移動光標到“參數查閱”處按“確認”鍵則儀器將顯示經平滑處理后的波形。用四組光標移動鍵調整光標位置到波形串聯.并聯.串聯的明顯轉折處。按“相序選擇”鍵選擇調整A.B.C三項，光標調節好后顯示屏上將直接顯示出波形時間和電阻值。各段參數的意義如圖5所示，處理好三項的參數后，就可按“打印”鍵進行打印。這時打印的圖紙包括波形和處理的參數值。濾波參數-當選擇“濾波參數”時，則顯示“02：1”表示當前波的濾波常數，該項功能是為了在處理時對波形進行濾波?？捎谩啊薄啊?”鍵改變其數值，在“00：1”設定狀態下為原始波形，當數值越大時波形越平滑。進行設置可改變波形的顯示和打印效果。系統時鐘--年、山東棗莊月、山東棗莊日及時間的設置。用“↑”“↓”鍵移動光標到“時間設置”處，按“確認”鍵則時間處出現一閃爍光標，用“↑”“↓”鍵改變其數值，用“確認”鍵改變其位置。再按“退出”鍵則“時間”變成“年、山東棗莊月、山東棗莊日”，同理設置年月日。設置好后按“退出”鍵結束。六、山東棗莊測試儀記錄波形判讀說明：（一）測量記錄過程的理想直流波形及測試規范從有載開關動作過程來看，有幾個參數尤為重要，其一即開關觸頭變換程序，具體須測量出整個切換過程的動作時間t4切換過程的波形變化，從波形圖上應能看出三相是否同步等；其二是各觸頭聯接的過度電阻，其中阻值還包括引線部分。如下表所示列出了長征電氣一廠有載開關的參考指標（廠家不同指標有所不同）和測量參考值。
