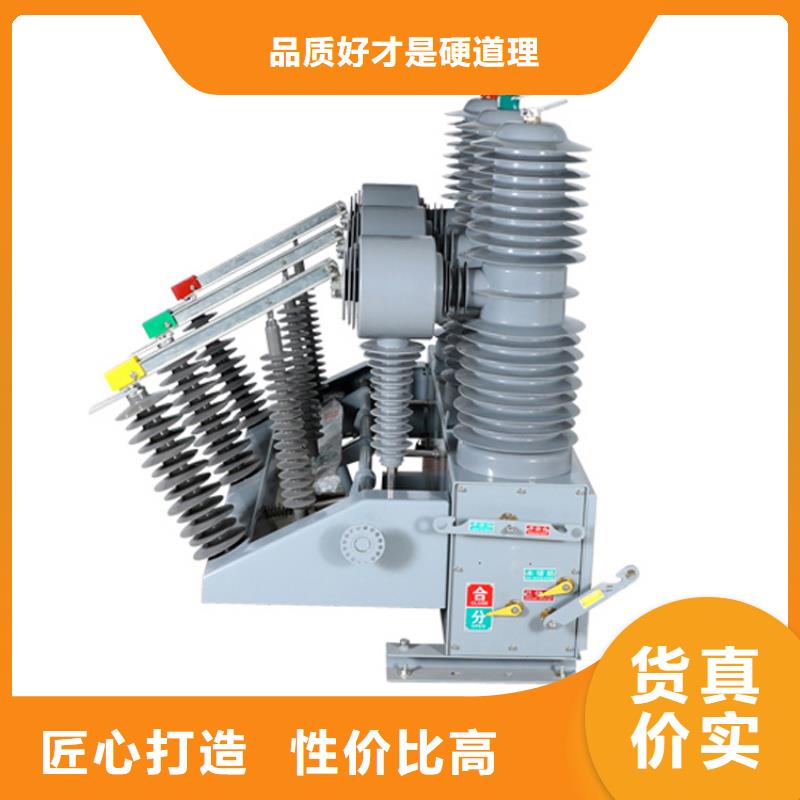

真空斷路器（Vacuumcircuitbreaker）是利用真空狀態作為滅弧和絕緣的斷路器[1]。 真空斷路器主要用于10-35kV電力系統，能頻繁操作、連續開斷額定電流萬次以上，在額定短路開斷電流下也能連續開斷數十次甚至上百次?？晒┕さV企業、發電廠、變電站中作為電器設備的保護和控制之用?；窘Y(jié)構由真空滅弧室（真空開關管）、絕緣支架和操動機構組成[1]。其具有體積小、重量輕、適用于頻繁操作、滅弧不用檢修的優點，在配電網中應用較為普及。

國內主要依據標準： JP3855-96《3.6～40.5kV交流高壓真空斷路器通用技術條件》 DL403-91《10～35kV戶內高壓斷路器訂貨技術條件》 這里需要說明：IEC標準中并無與我國JB3855相對應的專用標準，只是套用《IEC56交流高壓斷路器》。因此，我國真空斷路器的標準至少在下列幾個方面高于或嚴于IEC標準： (1)絕緣水平：試驗電壓IEC中國 1min工頻耐壓(kV)2842(極間、極對地)48(斷口間) 1.2/50沖擊耐壓(kV)7575(極間、極對地)84(斷口間) (2)電壽命試驗結束后真空滅弧室斷口的耐壓水平：IEC56中無規定。我國JB3855一96規定為：完成電壽命次數試驗后的真空斷路器，其斷口間絕緣能力應不低于初始絕緣水平的80%，即工頻1min33.6kV和沖擊60kV。 (3)觸頭合閘彈跳時間：IEC無規定，而我國規定要求不大于2ms。 (4)溫升試驗的試驗電流：IEC標準中，試驗電流就等于產品的額定電流。我國DL403-91中規定試驗電流為產品額定電流的110%。 2.真空斷路器的主要技術參數真空斷路器的參數，大致可劃分為選用參數和運行參數兩個方面。前者供用戶設計選型時使用；后者則是斷路器本身的機械特性或運動特性，為運行、調整的技術指標。 工作原理 真空斷路器的工作原理是：當動、靜觸頭在操作機構的作用下分閘時，觸頭間產生電弧，觸頭表面在高溫下?lián)]發出蒸汽，由于觸頭設計為特殊形狀，在電流通過時產生一磁場，電弧在此磁場作用下沿觸頭表面切線方向快速運動，在金屬圓筒(屏蔽罩)上凝結了部分金屬蒸汽，電弧在自然過零時就熄滅了，觸頭間的介質強度又迅速恢復起來。 技術參數 播報 編輯 參數名稱單位型號 ZN28-12/1250-20ZN27-12/1250-31.5ZN27A-12/3150-40 電壓參數 額定電壓kV10 電壓11.5 絕緣水平 工頻耐壓極間、極對地42 斷口間48 沖擊耐壓極間、極對地75 斷口間84 電流參數額定電流A125012503150 額定短路開斷kA2031.540 額定峰值耐受電流kA5080100 4S短時耐受電流kA2031.540 額定短時關合電流(峰值)kA5080100 額定單個電容器組開斷電流A630800 額定背對背電容器組開斷電流A400400 壽命額定短路開斷電流次數次505030 機械壽命次10000 其它額定操作順序分-0.5s-合分-180s-合分分-180s-合分-180-合分 全開斷次數不大于60 配用操動機構CD或CT機構
