廣西超低頻高壓發生器 變頻電源操作指南1）打開電源，按下復位鍵，顯示如圖1。轉動鼠標至“變頻耐壓測試”位置。圖12）按下鼠標，轉動鼠標至“手動”位置，按下旋轉鼠標，出現圖2。圖23）按下旋轉鼠標顯示如圖3，此時光標會停留在“參數設置”。圖34）按下鼠標，光標顯示到“功率”：5％，轉動鼠標“功率”顯示為6％，如圖4。圖45）按下旋轉鼠標到“試驗頻率”，如圖5。選擇所需試驗要用的頻率（光標需要按停過個0，“030.0HZ”停在3的位置上，這是順時針旋轉增加頻率）。等頻率設定完成后按下鼠標確認，光標進入到“耐壓時間”設定。6）“耐壓時間”設定也是轉動鼠標選擇相應的位置，設定需要的時間，按下鼠標確認。7）設定“過流保護”（一般設為15A）?！斑^壓保護”設定值大于試驗的20％就可以。過壓保護設定完成后按下鼠標確認。8）全部試驗參數設置完成后，光標會回到“參數設置”，這時要轉動鼠標到“開始試驗”位置。按下鼠標確認，旋轉鼠標就會有電壓輸出，光標會停在（試驗頻率）上，如圖5。圖59）按下鼠標，光標在“功率”位置再轉動鼠標，觀察顯示屏“試驗電壓”，升到所設定的試驗電壓時，停止轉動鼠標。按下鼠標，光標停在“停止”位置，這時就不要操作設備了，設備自動完成計時。耐壓時間到達時蜂鳴器開始報警并自動降壓到零位。顯示如圖6。圖610）選擇對應的選項，按鼠標確認完成整個試驗過程。11）每次試驗進行時如無特殊情況出現時，請不要按復位鍵、旋轉鼠標停機，要等40秒計時結束自動降壓。免突然停機會有反沖電壓。注：在做下一次試驗前，必須按“復位”鍵三次后在進行參數設置，否則設置就不正常，設備不能正常工作，如果設定時出現失誤請按“復位”重新設置。

<廣西>天正華意電氣設備有限公司 天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快

廣西超低頻高壓發生器第二章多倍頻感應耐壓測試儀原理 1.引言變壓器線圈的絕緣分為主絕緣和縱絕緣。主絕緣也叫橫絕緣是指線圈對它本身以外的其他結構部分的絕緣，包括它對油箱、鐵芯、夾件和壓板的絕緣，對同一相內其他線圈的絕緣，以及對不同相線圈的絕緣（相間絕緣）?？v絕緣是指線圈本身內部的絕緣。它包括匝間絕緣、層間絕緣、線段間的絕緣等。在外施工頻耐壓的電氣試驗中，考驗的僅僅是變壓器繞組的主絕緣，而隨著變壓器電壓等級的提高、量的增大，其匝間絕緣變得相對薄弱，但外施加工頻耐壓的電氣卻無法對變壓器縱絕緣進行考驗。感應耐壓試驗由于采用自激法加壓，若試驗方法選擇合理，變壓器的主絕緣和縱絕緣可同時得到檢驗。考慮到變壓器鐵芯的磁飽和問題，感應耐壓的電源常采用倍頻電源，感應耐壓因此也叫倍頻感應耐壓。2.變壓器的絕緣缺陷引起的故障分析相對于變壓器的主絕緣即繞組之間以及繞組與鐵芯之間的絕緣，變壓器另外有一個重要的絕緣性能指標就是縱絕緣。標準和國際電工委員會(IEC)標準中規定的“感應耐壓試驗”是專門用于檢驗變壓器縱絕緣性能的測試方法之一。變壓器的縱絕緣主要依賴于組內的絕緣介質——漆包線本身的絕緣漆、變壓器油、絕緣紙、浸漬漆和絕緣膠等，不同種類的變壓器可能包含其中一種或者多種絕緣介質。縱絕緣電介質很難保證 的純凈度，難免混入固體雜質、氣泡或者水分等，生產過程中也會受到不同程度的損傷。變壓器工作時的場強會集中在這些缺陷處，長期負載運作的溫升又會降低絕緣介質的擊穿電壓，造成局部放電，電介質通過外施變電場吸收的功率即介質損耗會明顯增加，導致電介質嚴重發熱，介質電導增大，該部位的大電流也會產生熱量，會使電介質的溫度繼續升高，而溫度的升高反過來又會使電介質的電導增加，長期惡性循環，導致電介質的熱擊穿和整個變壓器的毀壞。這一故障表現在變壓器的特性上就是空載電流和空載功耗顯著增加，并且繞組有灼熱、飛弧、振動和嘯叫等不良現象?？梢娎酶袘?yīng)耐壓檢測出變壓器是否含有縱絕緣缺陷是極其必要的。檢測出變壓器是否含有縱絕緣缺陷是極其必要的。

<廣西>天正華意電氣設備有限公司 天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快

廣西超低頻高壓發生器感謝您購買本公司系列 多倍頻感應耐壓測試儀。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。警告！由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修?！乐够馂?zāi)或人身傷害！使用適當?shù)碾娫淳€：只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲：只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

<廣西>天正華意電氣設備有限公司
天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快 <廣西>天正華意電氣設備有限公司

廣西超低頻高壓發生器 .升壓變壓器（做變壓器感應耐壓試驗用）1）額定容量：10KVA2）低壓輸入電壓：0～350V3）高壓輸出電壓： 800V三、面板說明1.輸入380V .顯示屏 3.輸出350V保險開關電源6.復位打印機旋轉鼠標采樣接地四、工作原理(單相AC380V輸入感應耐壓也如下圖)采樣接線方式：做PT感應耐壓試驗，請將采樣線與變頻源輸出到PT二次側的線分開并接在一起；做變壓器感應耐壓試驗，請將采樣線分開并接在升壓變壓器的350V端，試驗時看升壓變壓器上的電壓表、電流表。因?yàn)椴蓸与妷簽?~500V。五、使用說明1. 安裝接線1)在變頻電源箱的輸入端接上電源，輸出端暫不接線。將變頻電源箱的接地端（GND）可靠接入保護接地（接地網）。2)變頻電源箱空試正常后，將其輸出端與升壓變壓器的輸入端連接好，將（800V，150HZ）端與被試品連接。3)使用專用聯接線將升壓變壓器上的試品電壓采樣，與變頻電源輸出聯接。4)使用前確保變頻電源及變壓器可靠接地，當檢查所有聯線正確后不帶被試品，空升變頻電源至輸出額定電壓值。5)當變頻電源顯示輸出電壓正確后，才能帶試品進行耐壓試驗。6)被試品加壓繞組一般選擇容量較大的繞組，通常為輔助二次繞組，且額定電壓100/√3；也可以將二次100V繞組串聯使用可以降低（即降低變比、PT的變比值變?。瑴p小輸入電流，保護被試品。7)采用非加壓繞組進行耐壓試驗要加補償電感。8)PT感應耐壓試驗時，二次繞組嚴禁短接、接地，只需要將PT高壓尾及外殼接地。采樣

? 廣西超低頻高壓發生器自動試驗：當“參數配置”設置完成后，點擊“返回”退出到主界面。點擊“自動試驗”，進入“自動試驗”界面，顯示界面圖7所示（圖7）點擊“開始試驗”，系統自動按照預先設定的頻率進行升壓，并提示“正在升壓…”，當接近目標電壓時，系統會自動降低升壓速度，顯示界面如圖8 所示。(如有異常情況，請按下 “緊急停機”按鈕）（圖8）達到目標電壓后開始計時，并提示“耐壓計時中…”顯示界面如圖 9所示。(如有異常情況，請按下 “緊急停機”按鈕）（圖9）當計時到設置的耐壓時間時，系統自動降壓，左下角提示“正在降壓…”，顯示界面如圖10所示。(如有異常情況，請按下“緊急停機”按鈕）（圖10）當U輸出電壓降至0時，左下角提示“試驗完成”， 顯示界面如圖11所示（圖11）此時可以點擊“保存”按鈕，顯示界面如圖 12所示。輸入所要保存的試驗編號。然后點擊“確定”進行保存，或者點擊“取消”，放棄保存。（圖12）若點擊“確定”，可以對數據進行保存并進入到保存數據預覽界面如圖13所示。（打印功能為選配）（圖13）手動試驗：當“試驗參數”設置完成后，返回到主界面，點擊“手動試驗”，進入“手動試驗”界面，顯示界面如圖14所示點擊“開始試驗”，儀器就會按照預先設定的頻率進行輸出，并提示“試驗進行中…”顯示界面如圖15所示。（圖15）此時可以選擇合適的步進電壓并點擊“升電壓”進行升壓，當接近目標電壓時，可以改變步進電壓大小進行升壓或者降壓來達到目標電壓， 顯示界面如圖16所示。（圖16）當電壓升到設置的耐壓值時，“開始計時”按鈕由灰色變?yōu)闋顟B(tài)，此時可以點擊該按鈕進行計時，顯示界面如圖18所示。（圖18）當“耐壓時間”計時停止后，點擊“降壓停機”，系統自動降壓，顯示界面如圖19所示。（圖19）試驗完成后如果需要保存數據，點擊“保存”，來進行數據保存如圖20所示。（圖20）此時點擊“確定”，對數據進行保存并進入預覽界面如圖21所示，點擊“返回”退出不進行保存。（打印功能為選配）（圖21）如果在整個試驗過程中遇到緊急情況，請按下 “緊急停機”按鈕！系統會立刻停止輸出并進行歸零。數據查詢：降壓后返回主界面點擊“數據查詢”； 顯示界面如圖18所示。

<廣西>天正華意電氣設備有限公司 天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快
天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快 <廣西>天正華意電氣設備有限公司

廣西超低頻高壓發生器主要特點： 一機多用 不僅可做互感器感應耐壓試驗，還可兼做工頻試驗。 防止容升 配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗 操作簡單 加壓手動加壓，可選30Hz～300Hz頻率范圍恒壓輸出 保護 儀器具有完善的過壓和過流保護功能，且均可由用戶設定 顯示清新采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了打印快速 儀器內裝微型高速熱敏打印機，可快速打印顯示內容。實時時鐘 能記錄測量的日期和時間，并在液晶屏上顯示當前時間。 數據存儲 可存儲92組數據，存滿后還可覆蓋?？拐鹦阅? 采用抗震設計，長途運輸中的顛簸不會損壞儀技術參數1.變頻電源箱1）額定輸入電壓：單相380V(也可以輸入單相220V，但輸出電壓會減半)，此變頻電源是通用電源50-60HZ2）輸出電壓：0—360V 單相SPWM調制正弦波3）額定輸出功率：10KW4）頻率調節范圍： 30～300HZ， 小頻率調節步距：0.1HZ5）輸出波形畸變率：≤2％6）采集電壓方式為低壓側（即輸出電壓0～500V）就是加到PT二次測試電壓，因PT的變比值為恒定的。過壓保護可以設定。7）10KV～35KVPT試驗需要0～500V 電壓，110KVPT可以用0～220V電壓，接100√3二次輔助繞組，電壓182V就可以。非加壓繞組可以接補償電抗器（5A、10A、20A），以免燒壞PT被試品。8）額定滿負載下連續工作時間：5分鐘9）320X240超大LCD顯示，旋轉鼠標一鍵式操作。10）重量：15Kg

廣西超低頻高壓發生器大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減?。欢诔皖l情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖10所示3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：Ｕmax＝√2βＫUo其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正?，F(xiàn)象，如表面電暈、放電等。

<廣西>天正華意電氣設備有限公司
天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快 <廣西>天正華意電氣設備有限公司

廣西超低頻高壓發生器 所以給變壓器加兩倍額定電壓以上的電壓必然會導致鐵芯嚴重飽和，主磁通 ?m 增大，由圖 1 可知，激勵電流 i 會急劇增加，致使變壓器發熱燒毀；為了使變壓器在加兩倍壓以上時鐵芯仍不飽和，需要提高電源的頻率至兩倍頻以上。感應耐壓試驗給變壓器原邊加兩倍電壓以上和兩倍頻率以上的電源，變壓器的主磁通會使原邊和副邊同時感應出感應電動勢 E1 和2，且分別是其額定工作狀態下的兩倍以上，所以感應耐壓試驗可以同時對主、副繞組進行縱絕緣性能的測試。當然，也完全可以根據需要從變壓器的副邊進行測試，所施加的電壓應當是變壓器額定工作狀態下空載電壓的兩倍以上，頻率同樣是額定頻率的兩倍以上。4.感應耐壓試驗裝置的原理圖第三章、多倍頻感應耐壓測試儀接線方法及注意事項 3.1 感應耐壓試驗以及與 FRC系列分壓器聯機測試的接線方法 3.2? 伏安特性試驗的接線方法注意事項：測量前務必檢查被測設備（PT）、測量儀器（PT2200-10）是否均已可靠接地，接地線按圖所示一點接地。

<廣西>天正華意電氣設備有限公司 天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快

廣西超低頻高壓發生器產品概述電壓互感器（PT）和變壓器是電力系統中的關鍵設備，其絕緣缺陷，如匝間、層間短路、支架放電和鐵芯穿芯螺桿懸浮放電等現象都會嚴重的影響設備的正常運行，甚至?xí)l(fā)生嚴重的電力事故。故互感器和變壓器的感應耐壓試驗是保證其質量符合標準的一項重要試驗?；ジ衅骷白儔浩骼@組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，是互感器及變壓器絕緣試驗中的重要項目?；诳v絕緣試驗中的特殊性，需要通過施加倍頻電壓，以提高繞組間絕緣的試驗電壓，從而達到耐壓試驗的目的。多倍頻感應耐壓測試儀是我公司根據多年的現場使用經驗及客戶反饋信息，為滿足各種客戶需求而設計制造，其操作簡單，性能可靠，能較好的滿足變壓器，互感器感應耐壓試驗的需要。本儀器輸出為正弦波，波形失真度小 波形畸變率 ＜ 2 ％。全套多倍頻感應耐壓測試儀體積小，波形好，輸出穩定。 該裝置的核心組件——變頻電源采用高性能微處理器性能高度可靠，程序控制采用全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等特點。在使用前請務必仔細閱讀本使用說明，以免誤操作對被試品及試驗裝置造成不必要的損壞。

<廣西>天正華意電氣設備有限公司 天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快 天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快 <廣西>天正華意電氣設備有限公司

廣西超低頻高壓發生器 自動升壓自檢成功后，儀器自動進入升壓狀態。儀器將用若干個周期的時間將電壓升至設定值。在升壓過程中，按停機鍵，儀器將切斷電壓輸出，回到開始畫面。當升壓值接近設定值時出現圖6圖6此時按“上下”鍵，微調電壓，按“確定”鍵，出現圖7，儀器開始計時，計時結束后自動打印試驗報告?；氐介_始畫面，放電結束后關機再開始下一次測量。圖7★另外還有兩種非正常停機：過壓保護停機、過流保護停機。停機后出現相應的提示界面，放電結束后，再調整限制電壓值或限制電流值，再開始下次測量。七、電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。3、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：Ｕo＝１０/√３kV所以試驗電壓峰值為：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、試驗時間：3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖8所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。

廣西超低頻高壓發生器技術參數1、輸出額定電壓：參見表12、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力：參見表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、測量精度：±（3％滿量程＋0.5KV）5、電壓波形失真度：≤5％6、使用條件：戶內、戶外；溫度：-10℃∽＋40℃；濕度：≤85％RH7、電源：交流50 Hz，220V ±5％，配20KVA變頻電源（輸入電壓127V，輸出電壓220V）8、電源保險管：參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明：(1)“地”：接地端子，使用時與大地相連。(2)“控制輸出”：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。(3)“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。(4)“功能鍵”：其功能由顯示器提示欄對應位置提示。(5)“AC220V”：電源輸入插座，內藏保險管。(6)“開關”：電源開關。內藏指示燈，開時亮，關時熄。(7)“打印機”：打印測試報告。(8)“液晶顯示器”：顯示測試數據。

<廣西>天正華意電氣設備有限公司

廣西超低頻高壓發生器 電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。3、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：Ｕo＝１０/√３kV所以試驗電壓峰值為：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、試驗時間：3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖9所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。7、試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。8、在升壓和耐壓過程中，如電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。9、試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗

<廣西>天正華意電氣設備有限公司
天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快 <廣西>天正華意電氣設備有限公司

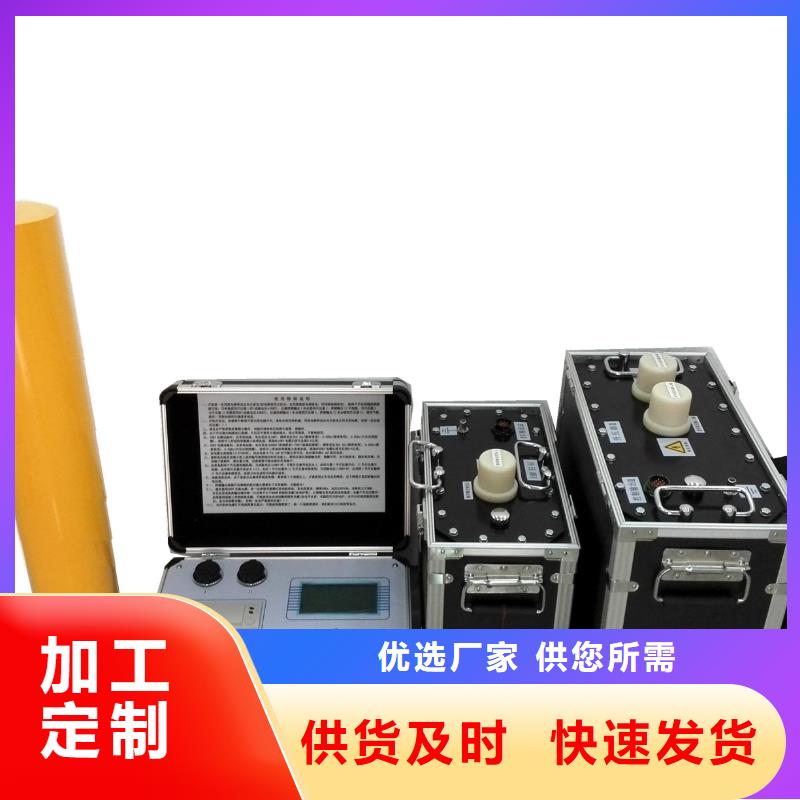

廣西超低頻高壓發生器 產品簡介本產品結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：★電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。★過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms?！镞^流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms?！?高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻?！镉捎诓捎昧烁叩蛪洪]環負反饋控制電路，所以輸出無容升效應。

<廣西>天正華意電氣設備有限公司 天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快
<廣西>天正華意電氣設備有限公司

? 廣西超低頻高壓發生器分壓器：該多倍頻電源工作時可選擇高壓分壓器配置模式(默認是不配備)，如需要切換可以點擊相關按鈕選擇。(選配功能，需要訂貨時提出)?3、試驗電壓：設置當前試驗的目標電壓值。本設備電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小時，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，建議在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低 2％Ue。?4、容升電壓：設置當前被試品的容升電壓，可查表所得填入即可。5、電壓變比： 設置當前被試品的電壓變比值，可查銘牌所得填入即可。6、耐壓時間：達到目標電壓后，需要保持的時間。自動試驗中耐壓時間達到后會自動進行降壓，手動試驗中需要手動進行降壓。? 7、過壓保護：設置試驗電壓的極限值。電壓超過時自動終止試驗，一般比試驗電壓高 10％，可設置為額定電壓的1.2倍。當試驗電壓發生變化時，過壓保護會自動進行更新。8、過流保護：設置低壓輸出電流的值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流閃絡保護：實際閃絡保護電壓值設置值為試驗電壓的值；默認值為試驗電壓值的 0.4 倍。當試驗電壓發生改變時，閃絡保護電壓會自動更新。 客戶可以根據現場試驗情況進行修改。?

天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快

廣西超低頻高壓發生器、電力電容器的超低頻耐壓試驗方法試驗操作方法與上述方法相似，連線方法如圖11所示。在確定試驗電壓和試驗時間時，應按照有關規程辦?！?圖11 測量電容器的連線圖注意事項1、本儀器所配升壓器不得作它用。2、機內帶電切勿自行拆機修理，以免發生意外。儀器有故障，應與我公司聯系修理。3、關機后應用放電棒對試品進行充分放電再拆線。4、開機前應用放電棒對試品進行充分放電。5、每次啟動升壓前應用放電棒對試品進行充分放電。一、用本儀器做電纜和發電機耐壓試驗前，應該先用兆歐表進行測試，兆歐表測試沒有問題 后，才能使用本儀器。二、開機前一定用放電棒將試品充分放電(放電棒使用方法為：先用限流放電端放電，再用接地端放電)。配兩個升壓器的超低頻接線方法：當單獨使用升壓器I時(試驗電壓≤30KV)，儀器控制輸出I務必接到升壓器I，控制輸出II不連接。當升壓器I與升壓器II串聯使用時(試驗電壓≤80KV)，儀器控制輸出I務必接到升壓器I，控制輸出II務必接到升壓器II，不能接反！否則會損壞儀器或者試品。三、開機升壓后，如需要中斷請不要關閉電源開關，請務必使用停機鍵，用放電棒將試品充分放電后再關閉電源。否則一定會損壞儀器

<廣西>天正華意電氣設備有限公司 天正華意電氣設備有限公司三倍頻電源發生器價格低交貨快

廣西超低頻高壓發生器 ★定時修改范圍：0-60分。它規定了試驗時間的長短。單位為分鐘。★F表示輸入電壓頻率。 ★可以存儲打印20組歷史數據。以上電壓，電流均為峰值，儀器顯示的測量數據，以及打印報告上的電壓電流值均為峰值。按退出鍵顯示20組歷史數據，將光標移到“啟動試驗電壓”按確定鍵，儀器進入圖6所示的升壓界面。圖6（升壓畫面）自動升壓自檢成功后，儀器自動進入升壓狀態。儀器將用若干個周期的時間（幾分鐘）將電壓升至設定值。在升壓過程中，按停機鍵，儀器將切斷電壓輸出，回到開始畫面。當升壓值接近設定值時出現圖7圖7此時按“上下”鍵1秒鐘，微調電壓，可多次調整，調整到設定值時按“確定”鍵1秒鐘，出現圖8，儀器開始計時，計時結束后自動打印試驗報告?；氐介_始畫面，放電結束后關機再開始下一次測量。
