鐵嶺真空度開關測試儀真空度測試儀使用說明書青島天正華意電氣設備有限公司章規則及注意事項請您在使用真空度測試儀前仔細閱讀本手冊。?在開機之前請先接好所有測試連接線，如打印機連接線；?測量前，請檢查管型是否適合所檢測的真空管，以便準確測量。?開機、關機及測量時，不要觸及高壓線和磁控電流線，以防觸電。?儀器在使用過程中，如發現線圈發出異常響聲，應考慮測試線短路或接觸不良，或者空氣十分潮濕，或真空斷路器表面罩有灰塵等因素。?請不要使用汽油、香蕉水等化學劑擦拭機器，而應使用柔軟干燥的布。?請確認當?shù)仉娋W(wǎng)電壓是否與本機供電電壓相符。交流220±10％ 50/60HZ?請注意不要在雷雨的情況下使用機器。?請不要破傷隨機所帶的線纜，以確保使用。?儀器出現故障時，非本公司專業技術人員嚴禁擅自打開儀器進行檢修。?嚴禁高壓端直接或間接對地?cái)嗦?。第二章儀器簡介真空度測試儀是真空滅弧室的真空度的鑒定設備。經研究所檢驗并出具合格。

鐵嶺真空度開關測試儀非常感謝您對本產品的關注和信任。我們?yōu)槟芙o您和您的同事們提供一臺品質的用于真空開關的真空度測試儀而倍感欣慰。并懇請您在使用真空度測試儀前仔細閱讀本手冊。收到儀器后，請清點隨機附件是否齊備，并保修手續。整機及附件包括：主機 為起見，在對本機作各種聯接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。本機從寒冷的環境中被帶到充分加熱的環境中，機內可能會凝結濕汽，導致機內絕緣水平降低。請確認本機內無濕汽后再行使用。請不要將本機放置于灰塵容易聚集的地方。請將本機放置于通風良好的場所。請注意不要在雷雨的情況下使用本機器。開機和關機時，高壓輸出線不得觸及人體，以防觸電。測量時，不要觸及高壓線和磁控電流線，以防觸電。請不要使用汽油、香蕉水等化學試劑擦拭機器，而應使用柔軟干燥的布。 確認當?shù)仉娋W(wǎng)電壓是否與本機供電電壓相符:交流220士10％ ； 50／60HZ；（如用127V需定定制交流127V士10％，50／60HZ。）請不要損傷隨機所帶的線纜，以確保使用。本儀器無任何用戶可維修的部件如出現故障請專業人員維修或與供應商聯系切勿擅自打開儀器以免發生意外或造成不必要的損失。

鐵嶺真空度開關測試儀復位鍵：用于測量完后的整機復位。按【復位鍵】，儀器回到初始狀態。如測量時選擇錯誤，可隨時按【復位鍵】，重新選擇。13、打印機：用于打印測試的數據。S/L鍵為進退紙鍵；POW為電源指示燈。打印紙用完后，按住上蓋的兩邊卡扣，打開上蓋，拿出紙卷，裝入新紙。14、接大地：用于與大地相接。以減少靜電影響。第六章 操作說明1、接線說明讓滅孤室兩觸頭處于分開狀態，然后繞上磁控電圈，再把磁控線圈的兩個插頭插到磁控電流輸出的兩個紅黑插頭上。另外，高壓線與離子線分別接在真空泡的兩個觸頭上（動、觸頭不分）。2、按鍵說明面板上所有的按鍵，若其上的小指示燈亮則表示按鍵有效，反之，則無效。若該鍵有效時，再按該鍵，則指示燈滅，該鍵處于無效狀態。3、測試步驟方法3.1開機檢查接線正確后，方可開機。將儀器面板上的電源開關鍵按向“開”位置，數碼顯示屏的首位即出現“P”字，經校驗(3.2步驟)正常后 說明儀器運行正常，預熱5分鐘后便可進行測量.3.2儀器檢查執行該功能，校驗儀器及自檢功能。順序按【選擇鍵】、【校驗鍵】、【測量鍵】，使其有效。使用上下鍵調節檢查參數（管型顯示處）3.2.1選擇參數1～3采樣放大器檢查：調至1時，顯示值均0.000---9.000×10-6之間；調至2時，顯示值均0.000---9.000×10-5之間；調至3時，顯示值均0.000---9.000×10-4之間；3.2.2選擇參數4充電控制檢查：調至4時，充電回路接通，終將電容電壓控制在350V。

鐵嶺真空度開關測試儀內置國內外幾乎所有真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當?shù)牟町?。為?zhǔn)確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入本系列產品。因此，本系列產品內置國內外幾乎所有真空滅弧室的測量曲線。這是國內外同類產品中的。4、漏電電流的處理對處于分?jǐn)酄顟B(tài)的真空滅弧室動觸頭加高壓靜觸頭端加負離子電流時，靜觸頭端會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性。并且在數值上與10E—4Pa數量級的真空滅弧室的電離電流相當。我們采用二次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。5、判別完全漏氣的真空滅弧室在本型機中，通過高壓擊穿的方式判別真空滅弧室是否完全漏氣。

鐵嶺真空度開關測試儀儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑≤130mm 4號管型5．真空度測量。 在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面： 界面④其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（此值為儀器測試3E-03Pa標準真空管的值）。界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約30KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1800V高壓請注意!

鐵嶺真空度開關測試儀性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-4～10-1Pa；3、電場電壓∶ 20KV；4、磁場電壓∶ 1600V；5、儀器精度： 5％；6、使用環境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢?cè)摴苄偷碾x子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回?cái)嗦菲鲿r(shí)需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。五．儀器的工作原理真空度測試儀框圖如圖1所示。

鐵嶺真空度開關測試儀當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（2.3E-03Pa即為0.0023Pa）。界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約20KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1600V高壓請注意! 5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱；謝謝合作！

鐵嶺真空度開關測試儀儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！九、裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份6．保險管 2個十、質保本公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。

鐵嶺真空度開關測試儀隨著中壓開關無油化浪潮的興起，真空開關以其獨特的優點得到了廣泛的和應用。這些年來，由于生產工藝和現場使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常壽命范圍內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的后果。國內真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。傳統的檢測方法是“耐壓法”，即真空開關處于開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10-5～10-1Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢（即同一個真空開關和上次相比有多大程度的泄漏）。本公司推出的TH-IV真空度測試儀結構緊湊，機型輕便小巧，測試時間更短，測量可靠性、穩定性、精度更高，功能更加完善。二、主要特點1、可定量測量各種型號真空開關滅弧室內的真空度；2、現場測量時不需拆卸真空開關；3、測試結果準確可靠；4、液晶漢字顯示，操作更加簡單方便；5、可保存、打印、查看測試的試驗數據；6、儀器帶有RS232通訊接口，可以連接計算機實現真空度-離子電流曲線下載、壽命估計等多種功能；7、儀器重量輕，攜帶方便；

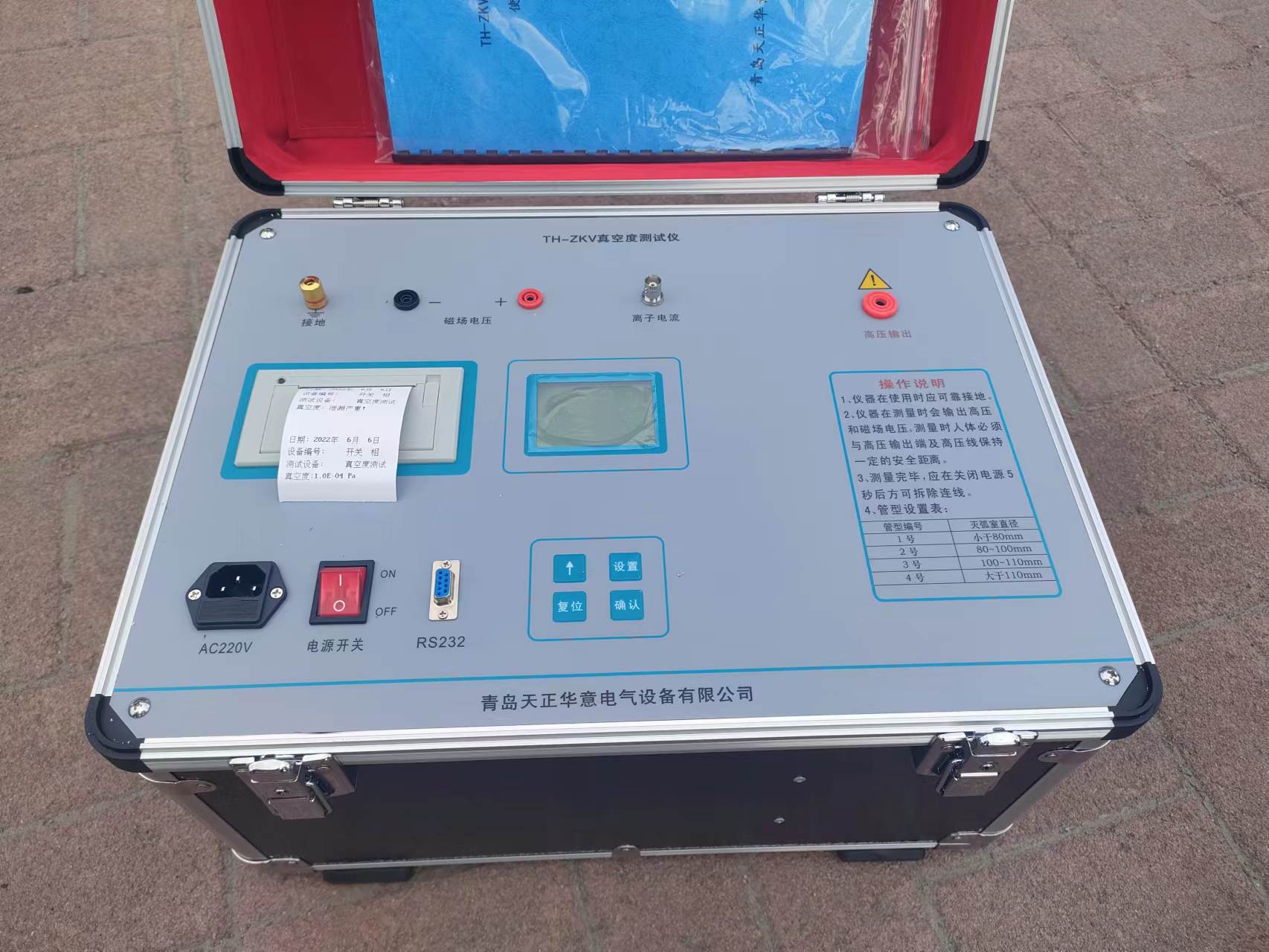

鐵嶺真空度開關測試儀技術參數：1. 真空度測量范圍： 1×10-1～1×10-52. 測 量 誤 差： ＜10％3. 測 量 分 辨 率： 10-5pa4. 允許環境溫度： -20℃～50℃5. 空 氣 濕 度： ≤80％RH6. 電 源： AC，220V，50Hz±10％7. 外 型 尺 寸： 420×290×210（mm）8. 重 量： 8kg 四、使用說明： 真空度測試儀是真空滅弧室的真空度的鑒定設備。它以單片計算機為主控單元，測試過程完全實現自動化。該儀器在原理上改變了國內外同類產品采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，在物理原理上有更好的準確性，而且，有效地抑制了測試過程中脈沖電源的干擾，使測試穩定可靠。該儀器采用兩次采樣的方法扣除由于環境因素產生的漏電電流，并且在測量過程中考慮了完全漏氣的真空滅弧室的判別，真正做到了對安裝于整機上的真空滅弧室的準確計量。目前，該儀器中已存有26條真空滅弧室的測量標準曲線，涵蓋了國內外絕大多數管型。該儀器質量可靠，造型美觀，使用方便。本儀器分兩種用途使用：1、用于真空滅弧室生產線中滅弧室的質量控制，斷路器生產廠家的滅弧室的入庫檢驗。2、用于檢測安裝于開關整機上的真空滅弧室的真空度。這類檢測主要用于供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判定操作面板示意圖

鐵嶺真空度開關測試儀本儀器不但可以用于橫磁場還可以用于縱磁場真空開關的測試。二、主要特點：基于電離電荷的采樣技術真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重劣化的滅弧室。真空度測試儀是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。本儀器測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。 測試原理?將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。

鐵嶺真空度開關測試儀內置國內外幾乎所有真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當?shù)牟町?。為?zhǔn)確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入本系列產品。因此，本系列產品內置國內外幾乎所有真空滅弧室的測量曲線。這是國內外同類產品中的。4、漏電電流的處理對處于分?jǐn)酄顟B(tài)的真空滅弧室動觸頭加高壓靜觸頭端加負離子電流時，靜觸頭端會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性。并且在數值上與10E—4Pa數量級的真空滅弧室的電離電流相當。我們采用二次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。5、判別完全漏氣的真空滅弧室在本型機中，通過高壓擊穿的方式判別真空滅弧室是否完全漏氣。
