河北無線核相器 操作1．基本操作接收器和探測器都是按POWER鍵開關機。探測器開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，探測器電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃，提示探測器將自動關機，此時按POWER鍵探測器能繼續工作。接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值＋1、-1、＋10、-10、＋100，-100，按ENTER鍵確認查閱所存數據。按ETH-C鍵退出當前目錄返回測量界面。進入數據刪除模式，選擇“是”按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。2．測試高壓，極其危險！必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則，否則有電擊的危險，造成人身傷害或傷亡事故。35kV以上裸導線核相，請采用非接觸方式，探測器逐漸靠近導線即可，否則有電擊的危險，造成人身傷害或傷亡事故。接觸核相：當裸導線電壓低于35kV時，或110kV以下具有絕緣外皮的導線，可以將探測器探針或探鉤接觸導線核相。極低電壓時，例如低于60V，必須接觸核相。核相時，探測器自動調節電場感應強度，根據電場強弱自動增強和減弱信號放大倍數，便于線路密集的場所核相。

河北無線核相器全智能無線高壓驗電器由鉤式驗電器、伸縮絕緣桿、接收器等組成，不同于傳統的驗電器只對單一電壓等級進行驗電，全智能驗電范圍從1V～550kV或更高電壓等級。當裸導線電壓超過60kV時，采用非接觸式驗電，驗電器逐漸靠近導線，無需接觸導線即可完成驗電。對60kV以下的裸導線，驗電器可以?huà)煸诰€(xiàn)路上接觸驗電。不管是零線、火線、地線、高壓輸電線路或金屬導體，只要有電，可能是直接輸送電，也可能是絕緣破損引起的漏電，全智能驗電器都能感應到它的電場，并發出蜂鳴聲，靠近導線電場越強，蜂鳴聲越急促，警示有電。驗電器可以?huà)煸?0kV以下的裸導線上測試，可掛導線或電纜外徑φ168mm，或母排尺寸168mm×245mm，節省操作人員體力。無線高壓驗電器直線接收距離約160米，接收器采用3.5寸真彩液晶屏，動態顯示，同時監測頻率，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。廣泛應用于變電站、發電廠、消防部門、工礦企業以及檢測站﹑電工維修部門進行驗電探測和野外電工作業等。二． 技術規格功能高壓驗電、頻率測試、電場判斷等電源DC 3.7V可充鋰電池，充滿電連續工作約8～12小時驗電方式接觸式驗電：60kV以下裸導線可以直接掛在線路上測試；非接觸式驗電：60kV以上線路采用非接觸式測試。

河北無線核相器探測器能自動控制放大倍數，便于排線密集場所核相數據保持測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持退出功能按ESC鍵退出當前功能界面，返回上級目錄數據查閱按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據無信號指示當接收器沒有收到發射信號時動態顯示符號自動關機開機約15分鐘后，儀表自動關機，以降低電池消耗電池電壓當電池電量不足時：探測器：電源指示燈慢閃，提醒充電；接收端：電池電壓低符號顯示，提醒充電 額定電流探測器：35mA max；接收器：300mA max儀表質量探測器：205g(含電池)接收器：395g(含電池)絕緣桿：1.2 kg(3米桿)、1.45kg(5米桿) 總質量：7kg(含儀表箱，配置5米桿及箱約9.8 kg)工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干 擾無特強電磁場；無433MHz 、315MHz同頻干擾絕緣強度絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)探測器：2000V/rms(外殼兩端之間)接收器：2000V/rms(外殼兩端之間)結 構防滴漏Ⅱ型、IP63適合安規GB13398－92、GB311.1－311.6－8、3DL408－91標準和新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

河北無線核相器 技術規格功 能高低壓無線語音核相、頻率、相位、相序、驗電測試；環網柜核相電 源接收器： DC 7.4V可充鋰電池探測器： DC 3.7V可充鋰電池USB充電接口，連續工作約10小時傳輸方式315MHz、433MHz無線傳輸核相距離約160m 顯示模式3.5寸真彩液晶屏顯示量 程核相電壓等級：AC 1V～550kV 相位：0.0°～360.0°頻率：45Hz～75Hz分 辨 率0.1°；0.1Hz精 度相位：≤±10° (23℃±5℃，80％RH以下)頻率：≤±2Hz (23℃±5℃，80％RH以下)相別定性同相:－30°～30°；異相: 90°～150°和210°～270°語音功能同相、異相、X信號正常、Y信號正常等語音功能絕緣桿尺寸拉伸后長約3.2m；收縮后長約0.6m(可選購5米桿)數據存儲9999組核相方式接觸核相：35kV以下裸導線，或110kV以下有絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線。(帶絕緣桿操作)驗電指示探測器“嘟--嘟--嘟”蜂鳴聲換 檔自動換檔采樣速率2次/秒儀表尺寸探測器：長寬厚145mm×60mm×48mm接收器：長寬厚250mm×100mm×40mm背光控制按上下箭頭鍵調整背光亮度感應強度控制根據感應的電場強不同

河北無線核相器高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。 操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。 測試時，嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，禁止。 被測線路電壓超過600V時須連接絕緣桿使用。 嚴禁用本儀表接觸測試超過35kV的裸導線或匯流母線(可接觸測試35kV及以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。 非接觸式核相：探測器逐漸靠近導線核相，不用接觸導線。 首次使用應對絕緣桿做耐壓試驗，必須使用合格的絕緣桿。 請使用專配絕緣桿連接該儀表。 儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。 長時間不用儀表，請定期給電池充電或取出電池。 更換電池，注意極性，若無法更換，請聯系廠家。 拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。 若本儀表及其他部件有損傷，請禁止使用。 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。 建議絕緣桿每年至少進行一次絕緣強度測試。一. 簡介T(mén)H320全智能無線高低壓核相儀又名全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相器，由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀?？諘绲孛婧讼嗑嚯x可達160m遠，能對1V～550kV的電壓線路全智能核相，其中35kV及以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷，可以對環網柜、開關柜二次進行核相。

河北無線核相器探測器能自動控制放大倍數，便于排線密集場所核相數據保持測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持退出功能按ESC鍵退出當前功能界面，返回上級目錄數據查閱按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據無信號指示當接收器沒有收到發射信號時動態顯示符號自動關機開機約15分鐘后，儀表自動關機，以降低電池消耗電池電壓當電池電量不足時：探測器：電源指示燈慢閃，提醒充電；接收端：電池電壓低符號顯示，提醒充電 額定電流探測器：35mA max；接收器：300mA max儀表質量探測器：205g(含電池)接收器：395g(含電池)絕緣桿：1.2 kg(3米桿)、1.45kg(5米桿) 總質量：7kg(含儀表箱，配置5米桿及箱約9.8 kg)工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干 擾無特強電磁場；無433MHz 、315MHz同頻干擾絕緣強度絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)探測器：2000V/rms(外殼兩端之間)接收器：2000V/rms(外殼兩端之間)結 構防滴漏Ⅱ型、IP63適合安規GB13398－92、GB311.1－311.6－8、3DL408－91標準和新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

河北無線核相器高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。 操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。 測試時，嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，禁止。 被測線路電壓超過600V時須連接絕緣桿使用。 嚴禁用本儀表接觸測試超過35kV的裸導線或匯流母線(可接觸測試35kV及以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。 非接觸式核相：探測器逐漸靠近導線核相，不用接觸導線。 首次使用應對絕緣桿做耐壓試驗，必須使用合格的絕緣桿。 請使用專配絕緣桿連接該儀表。 儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。 長時間不用儀表，請定期給電池充電或取出電池。 更換電池，注意極性，若無法更換，請聯系廠家。 拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。 若本儀表及其他部件有損傷，請禁止使用。 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。 建議絕緣桿每年至少進行一次絕緣強度測試。一. 簡介T(mén)H320全智能無線高低壓核相儀又名全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相器，由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀?？諘绲孛婧讼嗑嚯x可達160m遠，能對1V～550kV的電壓線路全智能核相，其中35kV及以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷，可以對環網柜、開關柜二次進行核相。

河北無線核相器。極低電壓核相時，例如低于60V，若環境狹窄不方便操作，可以用細裸導線先將被測試點引出，再核相，引線時要注意，以免觸電。核相時，探測器自動調節電場感應強度，根據電場強弱自動增強和減弱信號放大倍數，便于線路密集的場所核相。低壓核相：若導線電壓低于100V，可使用輔助測試線，USB端插入子機充電孔，鱷魚夾端接地；導線電壓高于220V禁止使用輔助測試線。非接觸核相：當裸導線電壓高于35kV時，探測器逐漸靠近導線(不用接觸導線)，探測器感應到電場時發出“嘟--嘟--嘟”蜂鳴聲，即可完成核相。自校驗核相：去現場核相前可先在實驗室或辦公室做自校驗，以確認儀表能正常工作。先將自校線插頭插入220V電源插座，再將自校線的兩個夾子分別接觸XY探測器的電壓采集金屬片，在同一條火線上自校驗核相，主機指示為同相，若無信號，可能自校線插頭插反，拔出重插即可。電流測試：將具有電流測試功能型號產品的X探測器鉤住導線，讓導線處于鉤式探測器的A區測試電流。測試電流時位置誤差情況：A區無位置誤差；B 區位置誤差約增加0.2％；C區位置誤差約增加2％。多芯電纜漏電巡查方法：將具有電流測試功能型號產品的X探測器鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變?yōu)楹苄‰娏骰驘o(wú)電流顯示，該點即為電纜漏電點。

河北無線核相器高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。 被測線路電壓超過600V時須連接絕緣桿使用。嚴禁用本儀表接觸測試超過35kV的裸導線或匯流母線(可接觸測試35kV及以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。非接觸式核相：探測器逐漸靠近導線核相，不用接觸導線。首次使用應對絕緣桿做耐壓試驗，必須使用合格的絕緣桿。請使用專配絕緣桿連接該儀表。儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。長時間不用儀表，請定期給電池充電或取出電池。更換電池，注意極性，若無法更換，請聯系廠家。拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。若本儀表及其他部件有損傷，請禁止使用。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。建議絕緣桿每年至少進行一次絕緣強度測試。一. 簡介T(mén)H-320A＋全智能無線高低壓核相儀又名全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相器，由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、電壓、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀?？諘绲孛婧讼嗑嚯x可達160m遠，能對1V～550kV的電壓線路全智能核相，其中35kV及以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。

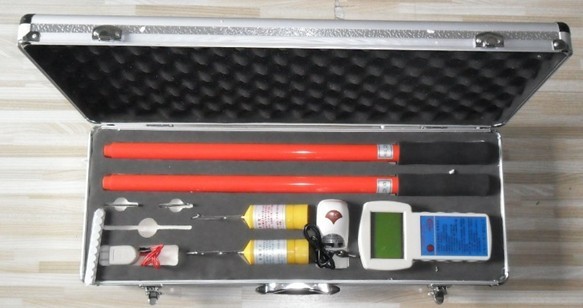

河北無線核相器儀器結果判斷與分析結果判斷采用國標A級標準，同異相以30°為界。相位差≥±30°時為異相，語音提示“異相”，屏幕顯示“異相”，異相指示燈亮。相位差＜±30°為同相，語音 提示“同相”，屏幕顯示“同相”，同相指示燈亮。所有相位差結果以X為參照，度數為Y超前于X的相位。提示：兩線路頻率不相同時，需要使用準同期并列裝置控制發電機的頻率相位，使發電機的相位和頻率與主網一致后才可以并網送電。準同期與自同期并列操作見附錄B。八、維護保養1、長期不使用時請充滿電后再存放。2、本產品不宜存放在潮濕、高溫、多塵的環境中。3、絕緣桿首次使用前應做耐壓試驗，且每年進行一次耐壓試驗。九、出廠配置清單物品名稱 數量塑料機箱 1個接收主機 1個X發射器 1個Y發射器 1個伸縮式絕緣桿(3米) 2根尖頭端子 2個充電器(5V/1A) 2個自檢測試線 2條接地線 2條說明書 1份出廠檢驗報告 1份合格證 1份提示：(1)尖頭端子為發射器頭部彎鉤的替換品。(2)自檢測試線內部有電阻，市電自檢時人接觸鱷魚夾不會觸電。(3)接地線為直通導線，只用于低壓（電壓＜1kV）場合，高壓時嚴禁使用。十、售后服務1、儀器自售出之日起一個月內，如有質量問題，免費更換新儀器。2、儀器兩年內凡質量問題由我公司免費維修。3、儀器使用超過兩年，我公司負責長期維修，適當收取材料費。4、若儀器出現故障，請寄回本公司修理。不得自行拆開儀表，否則造成的自損我公司概不負責。
