黑河高低壓開關柜通電試驗臺漏電開關測試儀又稱為 RCD（residual urrent protective device）檢測儀，剩 余電流保護器測試儀、漏電開關檢測儀、漏電保護器測試儀、剩余電流動作保護 器檢測儀、剩余電流動作保護器測試儀。漏電開關測試儀主要用于測試漏電保護 器的漏電動作電流、漏電不動作電流以及漏電動作時間。國內外多年的運行經驗 表明，漏電開關測試儀的測試性能直接關系到用戶對漏電開關的選擇，關系到用 戶的用電。因此對漏電開關測試儀的校準至關重要。TH-300 是專門為漏電開關測試儀提供校準的裝置。利用該校準裝置可 對漏電開關測試儀的主要測量功能進行校準，準確地評估漏電開關測試儀的 計量性能。TH-300 完全滿足《JJF1283-2011 剩余電流動作保護器動作特性檢測儀 校準規范》的計量要求。2 工作原理TH-300 漏電開關測試儀校準裝置，采用模擬剩余電流動作保護裝置產生預定 的動作，同時對相應的時間進行準確地測量，給出跳閘電流和跳閘時間供校準用， 其原理框圖如圖 1 所示。圖 1 校準裝置原理框圖2.1 剩余動作電流的校準原理剩余動作電流：制造廠對剩余電流動作保護裝置規定的剩余動作電流，在該 電流值時，剩余電流保護裝置應在規定的條件下動作。通過

黑河高低壓開關柜通電試驗臺PC機聯機使用方法1. 儀器與PC機聯機圖10儀器與PC機之間通過RS232線相連。如果PC機不帶串口，本公司將提供USB-RS232連接線。2. PC機軟件配置將光盤打開后，可以看到一個“上位機”文件夾，將其拷貝到PC機的根目錄中，打開此文件夾，如圖11：圖11其中“ZKC.exe”是本系統的主執行文件，“DATA”文件夾為試驗數據目錄，試驗數據以時間為文件名存儲。導出的EXCEL格式的數據也放在此文件夾。雙擊“ZKC.exe”執行文件，打開主界面，如圖12：圖12 PC主界面3．軟件使用（1）打開文件：打開以前的數據文件，可以添加試驗記錄，或進行打印。（2）保存文件：保存試驗數據為數據文件，可以在PC機存儲。（3）導出EXCEL：可以導出當前的數據為EXCEL文件，文件內容如圖13：圖13（4）打印預覽：可以查看當前試驗數據的報表，如圖14：圖14（5）試驗界面：進行與儀器聯機，進行試驗操作，并導入試驗數據。（6）退出系統：可以退出本系統軟件。（7）打開“幫助”菜單，選擇“幫助文檔”可以打開幫助文檔的電子版。4. 試驗方法打開“試驗界面”，如圖15：圖15 試驗界面（1）一個試驗數據文件只包含一個直流斷路器的試驗數據，因此額定電流是不變的，試驗首先設置額定電流。額定電流改變，將認為已經更換了新的直流斷路器，系統將會清空以前的試驗記錄。（2）按“動作顯示”將顯示本直流斷路器的安秒動作試驗數據，左邊是數據形式，右邊為數據曲線。

黑河高低壓開關柜通電試驗臺合閘和重合閘過程類似。 二．單路使用說明 1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。 （2）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。 （3）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。 （4）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。 （5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。 （6）合閘電流選擇開關：同跳閘電流按鍵。 （7）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。 （8）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。 （9）相關功能鍵： ①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。 手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗?zāi)M斷路器內部跳合閘回路是否正常。

黑河高低壓開關柜通電試驗臺尊敬的顧客感謝您購買本公司TH-III型高低壓測試通電臺。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！版權聲明青島天正華意電氣設備有限公司版權所有，并保留對本手冊及本聲明的終解釋權和修改權。本手冊的版權歸青島天正華意電氣設備有限公司所有。未得到青島天正華意電氣設備有限公司的書面許可，任何人不得以任何方式或形式對本手冊內的任何部分進行復制、摘錄、備份、修改、傳播、翻譯成其它語言、將其全部或部分用于商業用途。免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。武漢鈺恒電力設備有限公青島天正華意電氣設備有限公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但青島天正華意電氣設備有限公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。

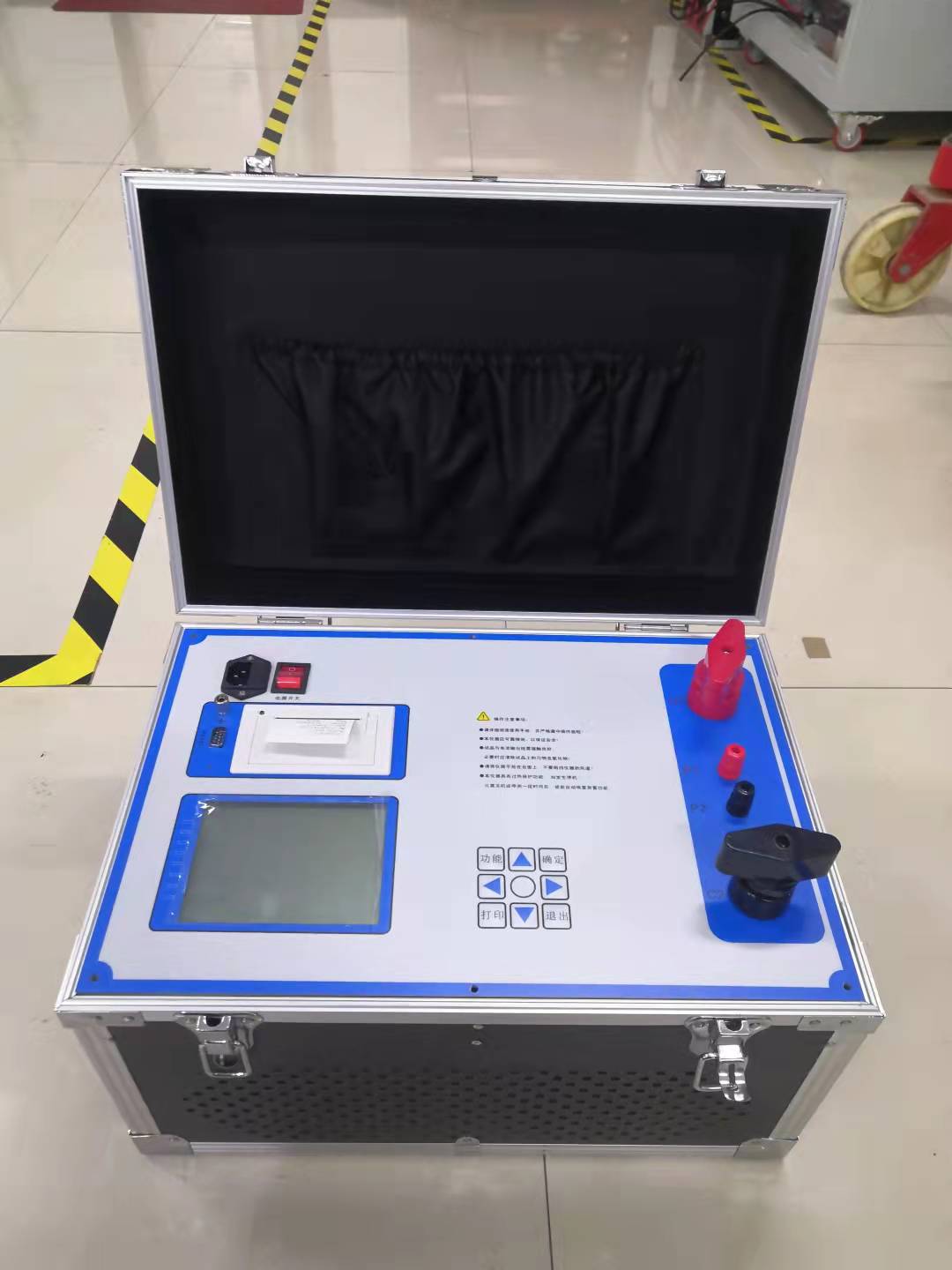

黑河高低壓開關柜通電試驗臺如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。輸出電流 ＝ 額定電流X電流倍數不能超過1000，輸出電流小于200A時試驗時間不超過9999S；輸出電流大于200A時試驗時間不超過300S。（3）與打印按上↑、下↓鍵可以移動選擇試驗記錄，按左←、右→鍵切換光標移動位置到“”，按“確定”將刪除光標選擇的試驗記錄。按上↑、下↓鍵可以移動選擇試驗記錄，按“打印”可以打印輸出選擇的試驗記錄。（4）安秒動作試驗安秒動作試驗用來檢測直流斷路器開斷（電流倍數—時間）的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-1000A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖7安秒動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。（5）通流不動作試驗通流不動作試驗用來檢測直流斷路器在通過額定電流左右電流的穩定性能的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-1000A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:

黑河高低壓開關柜通電試驗臺按“不動作顯示”將顯示通流不動作試驗數據。（3）按“試驗”，將彈出試驗命令界面，如圖16：圖16 試驗命令界面試驗前，請按儀器單獨使用時一樣，必須進行相關檢查。閉合直流斷路器，連接好串口線。設置好此界面中的配置數據，選擇串口號，按“連接儀器測試”按鈕測試PC機和儀器是否聯通。連接儀器測試成功后，按“開始試驗”按鈕，儀器將進行試驗并輸出電流，直到試驗結束，如果過程中要停止試驗，可以按“中斷試驗”按鈕。試驗結束后，請按“上傳近數據”按鈕，將會把剛才的試驗數據傳上來，并在試驗界面中顯示出來。做安秒動作試驗時，請?jiān)谕槐稊?shù)額定電流下重復做三次試驗，軟件會自動求平均值顯示在曲線中。根據被試開關的類型不同，請選擇B型或C型的曲線包羅線?！皟x器數據”、“顯示數據”、“上傳所有數據”不經常使用。“儀器數據”為儀器存儲器中的試驗數據。“顯示數據”為試驗界面中的數據?！吧蟼魉袛?shù)據”為將儀器中所有的試驗數據上傳上來，存放到試驗界面中?！吧蟼魉袛?shù)據”花費10秒鐘的時間，請耐心等待。六、注意事項1.打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之 列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。

黑河高低壓開關柜通電試驗臺目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查?！保弧吨绷麟娫聪到y(tǒng)事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。直流保護電器的安秒特性一般在實驗室或檢測站進行測試，設備占地面積大，需要配置專門的充電裝置和大電流負載箱，操作復雜；部分運行單位利用變電站蓄電池組對直流保護電器的級差配合進行試驗，但無法準確測試其電流-動作時間特性。

黑河高低壓開關柜通電試驗臺指示燈： ①電源指示燈 模擬斷路器上電后，電源指示燈亮，說明系統電源正常 ②運行指示燈 模擬斷路器上電后，運行指示燈亮。說明系統運行正常。 ③狀態指示燈 該燈在模擬斷路器在狀態發生變化時瞬間閃爍一下。 ④跳閘指示燈 模擬斷路器處于跳閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相 ⑤合閘指示燈 模擬斷路器處于合閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相 2．操作方法 本裝置 和繼電保護測試裝置配合使用。 （1）具體操作方法如下： ①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。 ②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。 ③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。 ④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。 ⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。 （2）單路應用接線圖上例接線為繼電保護測儀與模擬斷路器單路配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。 雙路使用說明 Ⅰ、Ⅱ回路是兩路完全獨立的跳合閘電流回路，兩回路功能完全相同。當任意一回路有跳合電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。

黑河高低壓開關柜通電試驗臺目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查。…”；《直流電源系統事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。直流保護電器的安秒特性一般在實驗室或檢測站進行測試，設備占地面積大，需要配置專門的充電裝置和大電流負載箱，操作復雜；部分運行單位利用變電站蓄電池組對直流保護電器的級差配合進行試驗，但無法準確測試其電流-動作時間特性。

黑河高低壓開關柜通電試驗臺 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。（10）合閘電流選擇開關：同跳閘電流按鍵。（11）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。（12）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態?？捎糜诮油ㄝo助設備電路。（13）相關功能鍵：①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。②手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗?zāi)M斷路器內部跳合閘回路是否正常。③跳A、跳B、跳C：分相進行模擬斷路器的手動跳閘。④合A、合B、合C：分相進行模擬斷路器的手動合閘。（14）指示燈：①電源指示燈(紅色)模擬斷路器上電后，電源指示燈亮，說明系統電源正常②運行指示燈(綠色)模擬斷路器上電后，運行指示燈亮。
