哈爾濱 地下電纜管線探測儀我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。接地故障的發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗、分段逐段推拉、逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。這種落后的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題?，F(xiàn)有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限制了儀器的使用范圍和其便捷性。同時，儀器的操作較為復雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。

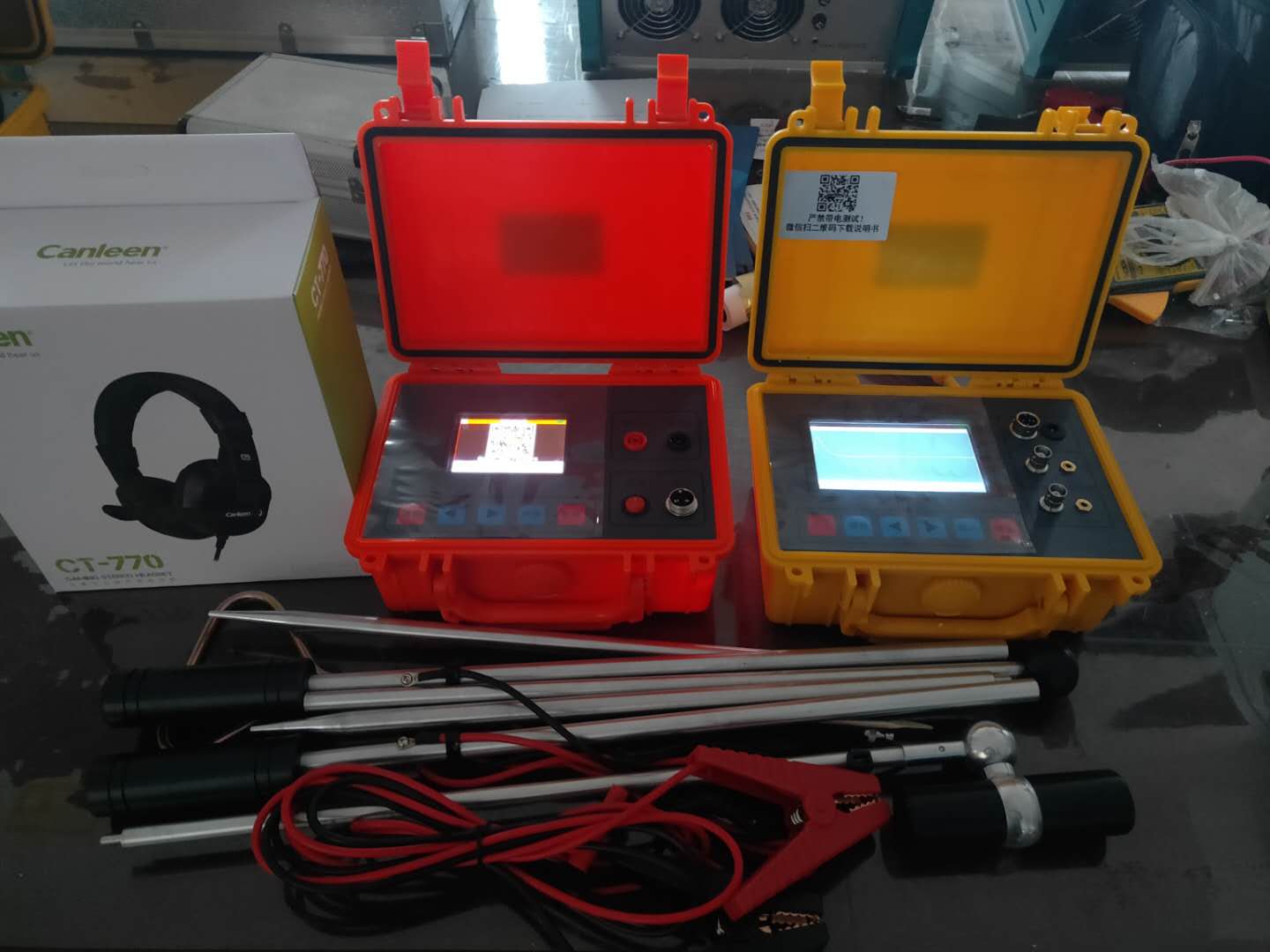

哈爾濱地下電纜管線探測儀 設備組成本設備包括發射機、接收機、空間磁場傳感器及相關附件：發射機的接線盤、輸出連接線、掛線桿、保護地線等組成。一、發射機在架空線處于離線狀態下，向故障線路注入信號使接地故障復現，電流由發射機輸出，流經故障線路，在接地點入地并返回發射機。發射機面板如圖2-1-1所示：其中：1.控制器見圖2-1-2發射機控制器。2.保護地端子：用于連接保護地線，接大地網。3.測試地插座：接工作接地線，接大地網。4.高壓輸出插座：用于連接故障線路。根據現場情況，可使用短連接線夾在開關柜的線路側；若必須接在架空的線路上，則選用接線盤裝的長連接線，并用掛線桿掛在故障線路上。圖2-1-2發射機控制器其中：1、按鍵說明：五向鍵中的上下鍵：用于設定輸出電流?！局墟I】用于修改輸出方式?！締印挎I：啟動測試。【停止】鍵：停止測試。2、工作模式：指示當前工作模式。3、輸出方式：斷續/連續。斷續輸出：適用于空間磁場傳感器定點方式。連續輸出：適用于無線電流傳感器定點方式。4、高壓輸出指示：當啟動高壓輸出后動畫指示高壓輸出，當停止高壓輸出后，顯示綠色，并停止動畫。5、輸出電流：指示當前輸出的電流。6、輸出狀態指示燈：紅燈亮：高壓合； 綠燈亮：高壓分7、輸出限制指示：電壓限制：輸出已經達到電壓，無法繼續提高輸出電流。功率限制：輸出已經達到功率，無法繼續提高輸出電流。二、接收機接收機用于在架空線正下方探測特征信號，使用時需要插入空間磁場傳感器。

哈爾濱 地下電纜管線探測儀這種方法的缺點是需要將電纜兩端的接地線全部解開略顯繁瑣。2、護層－大地接法： 圖3-1-2 護層－大地接線法如上圖所示，將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，對端的電纜護層保持接地，信號加在護層和接地釬之間（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。同樣，由于護層－大地分布電容的存在，信號會自近向遠逐漸衰減。潛在的問題：護層外部的絕緣層若有破損，部分電流將由破損點流入大地，造成破損點后的電流突然減小，減小幅度與破損點的接地電阻有關。3、相線－護層接法：圖3-1-3 相線－護層接法如上圖所示，發射信號加在電纜一相和護層之間，對端相線和護層短路，護層兩端保持接地。如果是單條電纜敷設，信號自發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。

哈爾濱 地下電纜管線探測儀?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。3.16友好的人機交互界面：?儀器屏幕的頂部狀態欄實時顯示電量狀態、無線連接狀態等信息，底部狀態欄顯示儀器的軟件、硬件版本以及產品編號等。?主機三按鍵簡潔設計，操作簡單、方便靈活。?儀器具有多狀態提示、報警提示窗口，便于用戶了解儀器工作狀態及檢測狀態。?參數設置簡單靈活、直觀，同時具有簡潔的幫助說明。3.17智能電源管理：?剩余電量提示、低電量報警、長時間閑置提示、背光自動調節；當電池電量低時，儀器將自動禁止啟動測量，以防止鋰電池過放電。3.18統計信息管理：?主機具有總開機時間、本次開機時間、本次啟動時間的統計功能。?接收器能夠保存140條的故障信息功能，便于用于查找檢測狀態情況。

哈爾濱地下電纜管線探測儀高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。

哈爾濱地下電纜管線探測儀功能特點?羅盤顯示：直觀顯示管線位置。?左右指示：左右箭頭顯示管線位置正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。?實時進行深度和電流測量。?歷史曲線顯示：直觀顯示信號變化情況。?性鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果（選配件）鑒別在不方便使用卡鉗時使用。?接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。?全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。?多種探測頻率：主動探測和被動探測。?發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。?發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。?內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。?機殼堅固、質輕便攜。三、技術指標?發射機：1.輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。2.輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、83kHz。3.輸出功率：10W，10檔可調，自動阻抗匹配。4.直連輸出電壓：150Vpp。5.過載和短路保護。6.人機界面：128×64點陣液晶顯示器。7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。?接收機：1.輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。2.接收頻率：主動探測頻率：640Hz、1280Hz、10kHz、33kHz、83kHz。工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。射頻被動探測頻段：中心頻率分別為10kHz、33kHz、83kHz。3.管線探測模式：寬峰法、窄峰法、音谷法。4.電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。5.人機界面：320×240點陣液晶顯示器。

哈爾濱地下電纜管線探測儀操作1．基本操作發射機短按POWER鍵開關機， 有電源指示燈指示。LCD顯示屏顯示當前電池電量大小和脈沖信號信息。按背光鍵開關LCD背光燈。接收機短按POWER鍵開機，LCD顯示功能菜單頁面，若開機后LCD不斷黑屏閃爍，可能電池電壓不足，請充電，按POWER鍵關機，本儀表開機15分鐘后自動進入預關機狀態，30秒后自動關機，按下任意按鍵可退出預關機狀態，儀表可繼續工作。開機后進入功能選擇界面：線纜識別、電壓測量。按上下箭頭鍵可切換選擇，按ENTER鍵確認進行當前選擇并進入相應界面。按ESC鍵退出當前界面返回上級界面。進入線纜識別界面，顯示信號強度電子表盤、增益強度、當前識別狀態和電池電量信息；按左右箭頭鍵調節增益強度1～5級，第5級信號放大強；按上下箭頭鍵可以調節LCD背光亮度。進入電壓測量界面，顯示交流電壓大小和和電池電量信息；按上下箭頭鍵可以調節LCD背光亮度。2．發射機測試操作注意 有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。請確認目標電纜是否已經停電，兩端的導體線芯是否已經與系統分開。發射機檢查1、在把發射機接到電纜上之前請檢查發射機的狀態。2、輸出信號檢查：把紅色鱷魚夾測試線和黑色鱷魚夾測試線連接到發射機相應的插座上，把紅色鱷魚夾和黑色鱷魚夾短接，按下發射機開機鍵。3、將手持接收機的柔性線圈鉗住測試線，發射機紅色測試線信號輸入柔性線圈上，按柔性線圈上箭頭指向輸入，接收機開機，綠色光柵順時針動態指示，同時LCD下方顯示“電纜識別成功”，并伴有“嘀”提示音，表示儀器能正常工作。若柔性線圈輸入脈沖編碼電流方向鉗反，則紅橙色光柵逆時針動態指示，LCD顯示“非目標電纜”。4、發射機電池電量檢查：按下開機鍵，LCD實時顯示電池電量，當電池電壓低于約9.5V時，有低電量符號顯示時，表明電池欠壓，需要充電。

哈爾濱地下電纜管線探測儀 注意事項：?警告：電纜帶電，接線必須由具有相關資質或資格的電力工作人員操作！?必須在用戶端發射信號，如果在變電室端發射信號，將在所有出線上均注入信號，造成無法區分目標電纜。?接地釬位置的選擇：為保證輸出效果，應將接地釬打在距離電纜5m之外，而且接地線應盡量和電纜方向垂直。?如果零線在用戶端不接地，則優先使用零線注入信號。?低壓電纜的護層大多不連續，如果護層注入信號太弱，或探測過程中在電纜路徑某處信號中斷，可換用零線／地線進行注入。?由于所有出線的零線／地線或護層在變電室并聯，所以其他電纜出線上會有部分電流被分流，也能探測到信號，但強度較弱，實際測試中應注意區分。?探測高壓運行電纜時，如果使用卡鉗耦合法接收不到信號或信號很弱，說明電纜兩端護層接地電阻過大，這時可以通過護層注入。?探測單芯超高壓運行電纜時，卡鉗耦合法失效，可使用護層注入法。第四章 管線探測一、管線跟蹤（路徑查找）1、選擇合適的信號發射方法:根據第二、三章的說明，選擇合適的方法，使用發射機對目標管線施加信號。2、使用接收機內置線圈感應法進行管線探測：接收機無需接任何外部附件傳感器，自動識別為內置線圈感應法。3、接收機界面介紹：長按接收機開關/靜音鍵 ，打開接收機電源，屏幕如下顯示：圖4-1-1管線探測界面4、設定接收頻率:按頻率減小鍵和頻率增大鍵選擇接收頻率。發射和接收的頻率必須一致。共有十個頻率/頻段供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz，共工頻50/60Hz，工頻諧波250/300Hz，射頻10kHz頻段，射頻33kHz頻段，射頻83kHz頻段。默認1280 Hz。

哈爾濱地下電纜管線探測儀?有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?注意本儀表所規定的測量范圍及使用環境。?嚴禁將電纜識別儀接入正在運行的電力電纜。?為確保人身，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下，請勿使用，或更換電池。?禁止在易燃及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。?請勿在強電磁環境下使用，以免影響儀器正常工作。?儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?儀表必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭。?長時間不用儀表，請定期給電池充電或取出電池。?更換電池，注意極性，若無法更換，請聯系廠家。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊上的“ ”危險標志，使用者必須依照指示進行操作。

哈爾濱地下電纜管線探測儀?電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品只適用于已停電的電纜的現場識別，嚴禁將本電纜識別儀接入正在運行的電力電纜！本儀表由發射機，接收機，柔性電流鉗等組成。發射機采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因電流有方向性，所以檢測也具有方向性。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。接收機為手持設備，3.5寸彩色液晶屏，內置高速微處理器，對發射機的脈沖編碼電流信號進行識別并解碼，動態顯示，能快速自動識別目標電纜，同時具有交流電壓檢測功能，量程為AC 0.01V～600V(50Hz/60Hz)。柔性電流鉗為洛氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。特別提示：本電纜識別儀僅限于目標電纜為停電的電纜。請您在使用前確認目標電纜屬于該范圍，即不帶電識別。識別時，需要同時使用本儀器的發射機和手持接收機。
