商洛錄波儀數據分析程序儀器內置的數據分析軟件主要包括：波形展示和分析工具，組合運算工具，交叉圖形工具，頻譜分析工具，諧波分析工具，有效值計算工具，交流功率計算工具，三相對稱性分析工具和相量圖繪制工具軟件工具中的示波器組件負責完成數據采集過程中的波形實時展示，數據分析中的波形放大，縮小，定位，參數統計等，以及整個試驗?zāi)０宓耐ǖ勒故久Q，單位，時間窗口范圍，通道坐標范圍，是否隱藏通道，當前展示坐標軸等。組合運算工具為用戶提供通道數據運算功能，當數據采集完成后，用戶可以使用該工具對當前示波器時間窗口中的圖形進行加，減，乘，除和積分等運算，運算結果還是以示波器形式展現，用戶可以選擇生成該曲線的圖片或?qū)С鲈撉€的EXCEL數據等將運算結果保存。交叉圖形工具中為用戶提供曲線相關性分析功能，用戶可以對當前示波器時間窗口中的任意兩條波形制作相關性曲線，還可以選擇生成該曲線的圖片或?qū)С鲈撉€的EXCEL數據等將相關性曲線數據保存。頻譜分析工具提供信號的傅立葉頻譜變換功能，用戶可以對當前示波器時間窗口中的任意一段曲線進行頻譜變換，以獲取該信號的頻譜圖形，然后通過生成圖形或者EXCEL文檔形式將數據保存。用戶通過有效值計算工具可以對當前示波器時間窗口中的特定信號進行有效值計算，以獲取信號的交流有效值。用戶通過交流功率計算工具可以對當前示波器時間窗口中的某2個特定信號進行功率計算，計算的指標包括有功功率，無功功率，視在功率，有效值，功率因素等。三相分析工具是以當前示波器時間窗口中的指定的6個信號為A/B/C三相的電壓和電流，計算每個信號的有效值，每一相的有功功率，無功功率，視在功率，功率因素以及三相電壓和電流的零序分量，正序分量，負序分量，并繪制各個信號，分量的相量圖。第三章 軟件操作

商洛錄波儀特性和技術參數1.2.1 軟件功能與特點儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：1 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作2 可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作3 提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形4 可以任意的選擇信號作為X軸Y軸繪制信號的關系曲線5 提供了諧波分析工具，可以對采集的信號進行諧波分析， 諧波次數為1024次6 組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算7 計算選定通道信號的有效值，功率8 對選定的三相信號進行功率和對稱性分析9 繪制選定信號的相量圖10通過軟件選擇通道信號類型：直流瞬時值或者交流有效值11 內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗?zāi)０?，軟件自動計算試驗結果參數。12儀器能夠自動生成WORD試驗報告，Excel試驗報告13 試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化14 所有采樣通道的名稱和單位都可以重新定義15 各種試驗的試驗環境設置和儀器設置自動保存16 自動計算各種試驗?zāi)０宓脑囼瀰?shù)17 簡單方便的通道濾定方式18 使用U盤或移動硬盤等存儲設備方便的導出試驗數據19 Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕20 采用防抖動處理，避免用戶錯誤操作

商洛錄波儀十、趨勢圖錄波儀在 存儲器上建有趨勢圖文件，可以以1點/秒的頻率連續記錄歷史曲線，并隨時寫入該文件。趨勢圖可記錄不多于8個模擬量，以及16路開關量。記錄時間總長為1小時、2小時、6小時、12小時、1天、2天、3天可選。此畫面支持的操作：F3：趨勢圖設置運行中，用戶可以啟動趨勢圖的記錄（主菜單/設置/趨勢圖管理/運行趨勢圖），也可以停止之前啟動的趨勢圖（主菜單/設置/趨勢圖管理/停止趨勢圖）。狀態條顯示了趨勢圖的運行狀態。趨勢圖數據包含 時鐘信息，如果記錄過程中曾被停止或關機，則顯示的趨勢曲線會有中斷。錄波儀在出廠時，趨勢圖的記錄被設定為停止。10.1.設置趨勢圖的設置由（主菜單/設置/趨勢圖管理/趨勢圖設置）進入，在這個對話框中可以選擇要記錄的模擬量。如果當前趨勢圖已經記錄有數據，而用戶改變了模擬量的選擇，則必須重建趨勢圖文件；此時，錄波儀會提示用戶，在刪除或保存數據為文件之間作出選擇。將趨勢圖數據保 存為一個記錄文件，記錄類型為，文件擴展名為“TRD”。10.2.實時顯示按“菜單”鍵，選擇彈出菜單的“實時顯示/趨勢圖”。如果趨勢圖正在運行，則畫面會實時刷新。畫面橫向為時間軸，可選的顯示畫面時間軸長度為：1小時、2小時、6小時、12小時、1天、2天、3天，并且不超過記錄時間總長；時間軸右端顯示為0，從右向左，依次顯示距離右端的時間。在趨勢圖運行時，時間軸右端是當前時刻；在停止時，因為畫面不再刷新，所以時間軸右端是停止的時刻。畫面縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。開關量從下向上依次排列，坐標系右側的“標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。畫面設置：此對話框的設置與趨勢圖設置不同，請注意區分。此處是從趨勢圖記錄的模擬量、開關量中選擇需要在畫面中顯示的，對趨勢圖的數據記錄沒有影響。10.3.趨勢圖記錄文件在打開的記錄列表對話框中，選定要打開的趨勢圖記錄，按“↙“鍵，進入分析畫面。分析畫面與停止記錄時的趨勢圖實時顯示畫面類似，即數據、時間軸不刷新，而且狀態條的功能路徑部分顯示當前打開的文件名。

商洛錄波儀毫伏量通道只能接入分流器輸出的毫伏電壓信號（0-75mV），如果接線錯誤，可能會導致該通道損壞。3.4.轉速信號通道轉速信號通道面板示意圖錄波儀可以測量3種轉速信號：1.1 : 1信號即發電機轉子每旋轉一周發生一個脈沖信號。例如，在軸上刷一條反光漆，使用光電傳感器發生的信號。此時應將面板上的撥動開關撥至1：1處，并通過調節偏置旋鈕，使得脈沖信號基本達到正負對稱。傳感器發生的脈沖信號可以使用示波器觀察，也可以將其并聯至錄波儀的DC±300V，用”實時波形”功能觀察。例如，觀察到脈沖信號Vpp為1-5V，則應將偏置旋鈕調至2-3V位置，使得脈沖信號產生有效的過零點。2.1：60信號這種信號來自60齒的齒 ，發電機轉子每旋轉一周發出60個信號。對應的，使用的一般是鐵磁類型的傳感器，發生的是正弦電壓信號。此時偏置旋鈕應該置于0位。3.脈沖數等于極對數轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見4.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用錄波儀的”實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過錄波儀處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。

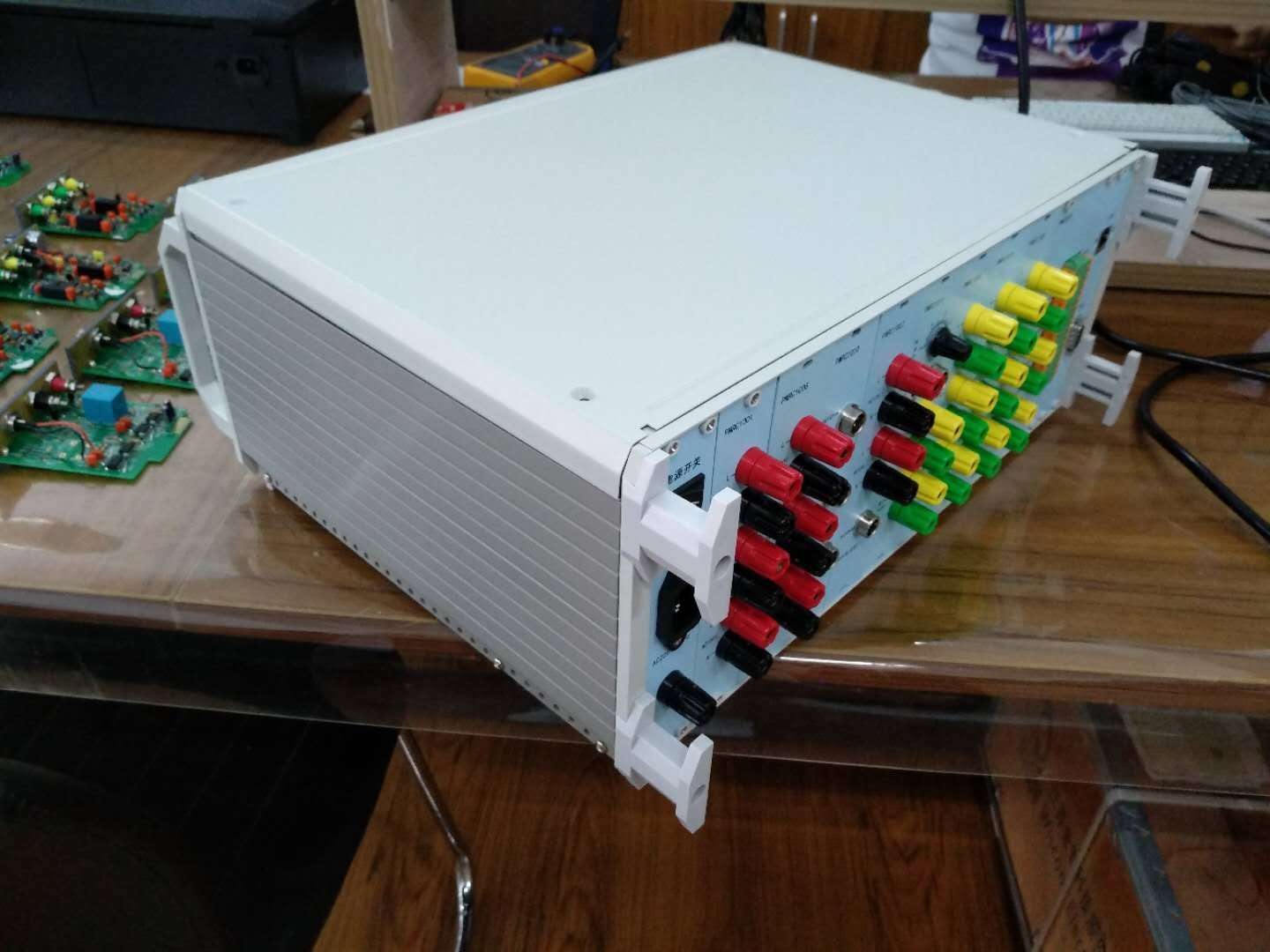

商洛錄波儀長時記錄：裝置實現了長時不間斷地記錄全部模擬量有效值及波形和開關量狀態的長時記錄穩態數據，為大范圍、長過程、發展性故障的研究和分析提供了可靠的數據來源。穩態、暫態記錄時間、采樣頻率可靈活設定；暫態數據可無縫嵌入穩態數據中，從而實現了穩態、動態、暫態數據的統一分析。TH-608CDM便攜式故障錄波器可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。二、技術指標 2.1 基本指標工作電源 交流電源 額定電壓：單相220V，50Hz允許偏差-15%～+15%直流電源 額定電壓：220V，允許偏差-15%～+15%通道數 模擬量 32路開關量 16路派生量 24路同步采樣頻率 10 ～ 100K/s可選電氣隔離耐壓 隔離耐壓3000VDC故障啟動方式 模擬量 突變、過量、欠量開關量 變位（閉合、斷開）派生量 突變、過量、欠量定時啟動 每天、單次手動啟動 本地、遠程啟動精度 模擬量越限量啟動:優于2%；模擬量突變量啟動：優于5%開關量：﹤1ms存儲方式 自動循環存儲，達到記錄存儲容量后，循環覆蓋數據輸出方式 USB移動盤，保存到硬盤，數據遠傳，Excel、COMTRADE打印輸出通訊接口 網絡：1個10/100Mbps 802.3u接口、2個USB接口硬件配置 顯示屏: 10.1”262K色TFT顯示屏；分辨率：1280×800機箱尺寸: 453 (寬) ×235(高)×425(深)硬盤240GB，內存4GB重量 14kg含鋁合金包裝箱)正常工作 大氣條件 環境溫度 -5 ～ +45℃ 相對濕度 5 ～ 95%大氣壓力 80 ～ 106kPa

商洛錄波儀便攜式故障錄波器多功能數據監錄儀是以DSP、嵌入式Qt操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲、分析功能可視化的便攜式裝置。 基于DSP的先進數據處理能力， 實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。 采用先進工控內核，結合嵌入式Qt操作系統，優良的跨平臺特性，、可靠地實現數據高級處理、傳輸、存儲、顯示功能，使人機界面流暢完美。 TH-608CDM便攜式故障錄波器提供遠程機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。遠程機通過局域網與連接，實現遠程控制、數據共享、電氣試驗等功能。 主要功能包括： 故障錄波：按用戶預先定義的故障判據，TH-608CDM便攜式故障錄波器實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知遠程機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。 實時監測： 接入了16路開關量、32路模擬量。TH-608CDM便攜式故障錄波器實時計算模擬量有效值，派生量值（頻率、有功、無功、零序、負序等），并可實時計算諧波、矢量圖。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給遠程機。 發電機總啟動電氣試驗： 可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調節器階躍試驗、滅磁試驗、零起升壓試驗、頻率特性試驗等。TH-608CDM便攜式故障錄波器進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。

商洛錄波儀模擬量曲線的顏色，與窗口右側光標實時值的顏色一致。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。9.2.1.放大/縮小方向鍵 →： 放大時間軸，波形橫向壓縮。方向鍵 ←： 縮小時間軸，波形橫向展開。方向鍵 ↑： 放大縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小縱軸（標幺值軸），波形縱向展開。9.2.2.移動方向鍵 →： 只有在暫停狀態下有效，波形向左移動。方向鍵 ←： 只有在暫停狀態下有效，波形向右移動。方向鍵 ↑： 縱軸零點上移，波形向上移動。方向鍵 ↓： 縱軸零點下移，波形向下移動。9.2.3.光標1、光標2方向鍵 →： 光標右移方向鍵 ←： 光標左移如果錄波儀當前的采樣頻率為100kHz，且與“電氣試驗”聯機，則不支持實時波形功能。如果先進入了實時波形畫面，再與電氣試驗聯機，則會自動退出到常量列表畫面。9.2.4.顯示參量選擇按F3鍵打開參量選擇對話框，選擇在畫面上顯示的參量。按F1鍵切換選中的參量。按Tab鍵在列表框間切換輸入焦點。

商洛錄波儀二、運行準備2.1.PC機需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上處理器操作系統：Windows NT/2000/XP/Win7RAM : 2GB或以上顯卡及顯示器：1024×768/16bit色 1280×960以上串行口（可選）：標準RS-232C串行口網絡接口：802.3 100M2.2.運行準備2.2.1.設備通訊運行前，需要配置PC機與錄波儀的通訊選擇項。由PMR程序的”通訊設置”按鈕或TRIAL程序的”菜單\設置\通訊設置”進入。在此選擇通訊方式。在此頁設置串行通訊口的參數?！氨緳C端口”，指的是PC機的端口。在此頁輸入錄波儀的IP地址。錄波儀的IP地址顯示在狀態條上。1、串行口（COM）使用隨機附帶的專用串行通訊線連接PC機和錄波儀。分別在PC機和錄波儀上選擇所用的串行端口，并選擇相同的波特率。波特率的選擇取決于通信線路的長度，如不改變串口通訊線，則不必更改。更改錄波儀的串口設置后，應重新啟動。2、網絡（TCP/IP）錄波儀的IP地址可在其本機設置。在錄波儀運行后，從其狀態欄讀取IP地址，并填入此對話框的“IP地址”一欄。建議使用隨機附帶的直聯網絡線連接PC機和錄波儀；如果是跨地域聯網，應基于對網絡充分了解做出正確的設置，并應確認所使用的網絡線、交換機等設備處于良好的運行狀態。2.2.2.參量配置部分參量配置內容可以在錄波儀上進行；使用PC機軟件，可以進行全部設置。運行前，至少應設置：1．模擬通道：名稱、代號，額定值、變比。2．開關量通道：名稱、代號、接入邏輯。3．派生量：根據需要配置派生量。

商洛錄波儀轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見5.7.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用的“實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。五、在線分析軟件 5.1簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：啟動長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。
