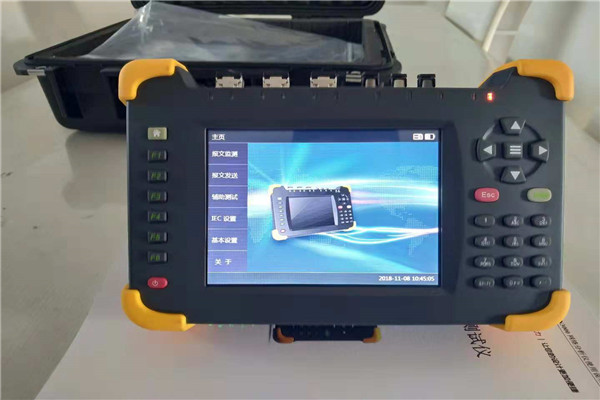

潮州手持式光數字測試儀為現場故障診斷提供快捷幫助；?支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持故障仿真和PCAP、COMTRADE格式數據回放功能；?具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；?具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；?支持同時輸出8路授時信號；?具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；?開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；?支持單纖發送、單纖接收；?配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；?配備10.4寸高分辨率顯示屏，支持觸摸操作；?配備WIFI模塊及4G模塊，支持遠程測試功能；?獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。 ?接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。?內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。?

潮州手持式光數字測試儀該系統設計依據是《2010繼電保護試驗裝置校準規范》、JJG1112-2015《繼電保護試儀檢定規程》主要用于檢定繼電保護測試儀的技術性能。系統支持手動/半自動/全自動三種檢定模式，通訊采用接口規范的方式，避免了涉及技術保密的問題；系統自動生成報表，報表格式可預設模板編輯，也可在生成后自行編輯，實現了功能的集成化、測試的智能化、分析的自動化。本系統2011年和北京市電力公司電科院合作，取得了《號：ZL 872.4》本系統2013年和浙江省電力公司電科院合作，取得了《號：ZL 896.3》本系統2013年和浙江省電力公司電科院合作，取得了軟件《號：2013SR》青島天正華意電氣設備有限公司1、設計原理系統由TH66/THU66繼電保護測試儀智能檢定裝置、THFZ全功能程控電子負載及PC機系統軟件三部分構成，系統結構與繼電保護測試儀接線示意圖見圖1所示。圖1檢測繼電保護測試儀原理框圖一 繼電保護測試儀智能檢定裝置主要特性（TH66/0.05級、THU66/0.02級）◆采用DSP＋ARM＋CPLD的組合方式，高速A/D，化的電路，高精度、低溫漂的精密采樣電阻，從而保證測量數據的準確性；采用以太網口通訊保證數據的實時性。

潮州手持式光數字測試儀主要技術參數IEC 61850接口功能任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型LC數量8對，其中2對為100/1000M自適應，6對為100M波長1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型ST數量6個發送口，2個接收口相位范圍0~360°準確度±0.1°分辨率0.1°頻率范圍0~1000Hz準確度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz時間范圍1ms~9999.999s分辨率1ms開關量輸入數量8對 可接空接點及帶電位接點(0~250V)開關量輸出數量6對，其中2對為快速開出遮斷容量DC250V /0.5A反應時間≤0.1ms同步接口類型GPS/BD ANTIRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588數量GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對無線連接接口類型WIFI4G(選配)有線連接接口類型百兆Lan口，RJ45數量2個模擬量小信號輸入接口類型航空插頭，交流電壓數量12路模擬量小信號輸出接口類型航空插頭，交流電壓數量12路供電電源供電電壓AC 220V，允許偏差：-20％~15％供電頻率47~65 HzUSB 口數量2個工作環境條件工作溫度-10℃~50℃濕度≤95％無凝露其他重量5.5kg尺寸146mm x 390mm x 212mm(長x寬x高)聯機接口RJ45顯示屏10.4寸真彩液晶顯示單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號

潮州手持式光數字測試儀 報文分析2.2.1 偵聽報文偵聽/停止偵聽啟動/停止報文偵聽程序；信息流量選中報文的屬性參數詳細值，并與SCD進行匹配，檢測并標記非匹配項；監視啟動對選中報文的監視，包括波形、幅值、狀態變位、相位、頻率、諧波、統計（丟幀、離散度等）、異常、抓包分析等；過濾偵聽參數設置，包括過濾光口、報文類型等；導至發送將選中的報文導入到測試配置中，并定義為發送報文；設置對報文監視的參數設置，包括顯示一次值/二次值，是否重新采樣，相位參考通道，額定延時通道等設置。換行/頁方向鍵（上、下鍵換行，左、右鍵換頁）2.2.2 報文信息查看選中報文控制塊的詳細屬性參數值。IEC61850-9-1/20x88BAIEC61850 Goose0x88B8IEC60044-8 FT3IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文2.2.3 報文監視2.2.3.1 SV報文波形切換到通道波形監視畫面；上下鍵，選擇通道；左右鍵，翻頁；波形組成：（刷新頻率 1s）波形曲線通道描述幅值（一次值或二次值，可設）相位（參考相可設）頻率無效位（IEC61850-9-2）檢修位（IEC61850-9-2）諧波切換到通道諧波分析畫面；統計切換到SV報文幀數、丟幀次數、均勻性（離散度）統計畫面；告警切換到異常幀告警信息列表界面。設置彈出SV報文的相位參考通道與變比等參數設置界面。單通道諧波含量分析0-10次諧波有效值、頻率、含量分析。SV報文離散度統計分析統計累計幀數、丟幀次數、連續兩幀之間的/小時間間隔，并按找均勻性區間分布統計落在每個區間的幀數及百分比。異常幀告警列表對SV報文的丟幀、品質異常（檢修位、無效位等）、均勻性異常、同步位變化、Goose變位、發送機制異常等進行自動告警。

潮州手持式光數字測試儀智能變電站光數字繼電保護測試儀青島天正華意電氣設備有限公司本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，

潮州手持式光數字測試儀內置1G高速采樣錄波模塊（規程要求：采用采樣速率1G的示波器或波形記錄儀），保證電流電壓響應時間、電流電壓同步性、電流電壓合閘角、開關量一致性測試的正確性；采用錄波方式、展顯狀態發生突變波形，通過分析計算得出結果；波形導出格式為JPG。內置高精度時間模塊，保證毫秒計時間測量的正確性。交直流電流同通道、交直流電壓同通道測量。獨特的跟頻技術，不同頻率的六路電流、六路電壓同時測量，保證電流、電壓的幅頻特性測量的正確性。同時測量電流、電壓的有效值、峰峰值（紋波）、基波值、直流分量、諧波含量。電流、電壓全自動換檔(進行檢定時根據檢測點指定檔位。裝置具有完善的過壓、過流硬件保護功能，避免錯誤操作損壞裝置、保證裝置運行的可靠性。系統能全自動控制繼電保護測試儀輸出，檢測新規程要求的所有項目的時間大約為40分鐘，檢定交流采樣測量裝置大約為15分鐘。1.1 THU66繼電保護測試儀智能檢定裝置前面板1.2

潮州手持式光數字測試儀GOOSE 網絡可交換以下實時數據：a. 保護裝置的跳、合閘命令b. 測控裝置的遙控命令c. 保護裝置間信息（啟動失靈、閉鎖重合閘、遠跳等）d. 一次設備的遙信信號（開關刀閘位置、壓力等）e. 間隔層的聯鎖信息光數字繼電保護測試儀可對基于IEC61850標準的數字化裝置和儀表進行測試和試驗。系統內置嵌入式工控機，不用外接電腦即可獨立操作以模擬合并單元，將電壓、電流量按照IEC61850-9-1、IEC61850-9-2及FT3幀格式打包實時發送采樣值給被測設備，輔以發送必要的GOOSE報文或輸出必要的開關量硬接點信號，而被測設備的動作信號則通過測試儀的硬開關量輸入接點或者以GOOSE報文發回給測試儀，測試儀根據試驗邏輯過程實時對輸出量進行調整，完成數字化裝置和儀表的閉環測試。為滿足保護“直采直跳”、“保護就地化”、“雙采樣”” 、“不依賴外部時鐘同步采樣”等新的標準要求，光數字繼電保護測試儀提供了多達6對光纖網絡接口和6個光纖串行接口，每對光網口可配置多達10組IEC61850-9-1/2 SMV、GOOSE混合收發，每個光串口可配置1組FT3 SMV收發，每組IEC61850-9-1 SMV可配置多達32個SMV數據通道，每組IEC61850-9-2 SMV可配置多達64個SMV數據通道，每組GOOSE可配置多達256個數據通道，每組FT3可支持國網的擴展幀即22個SMV數據通道。另外還具有2組共12路模擬小信號輸出、8通道開入量、4通道開出量，內置GPS同步時鐘以及IRIG-B或IEEE1588時間同步接口。主要適用于數字化變電站各種數字化保護、自動裝置和儀器儀表的參數整定和測試，智能化程度高，測試準確。能模擬2組共12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保數字化變電站及線路運行的重要測試儀器。
