河池 地下電纜管線探測儀 組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地?fù)u，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。

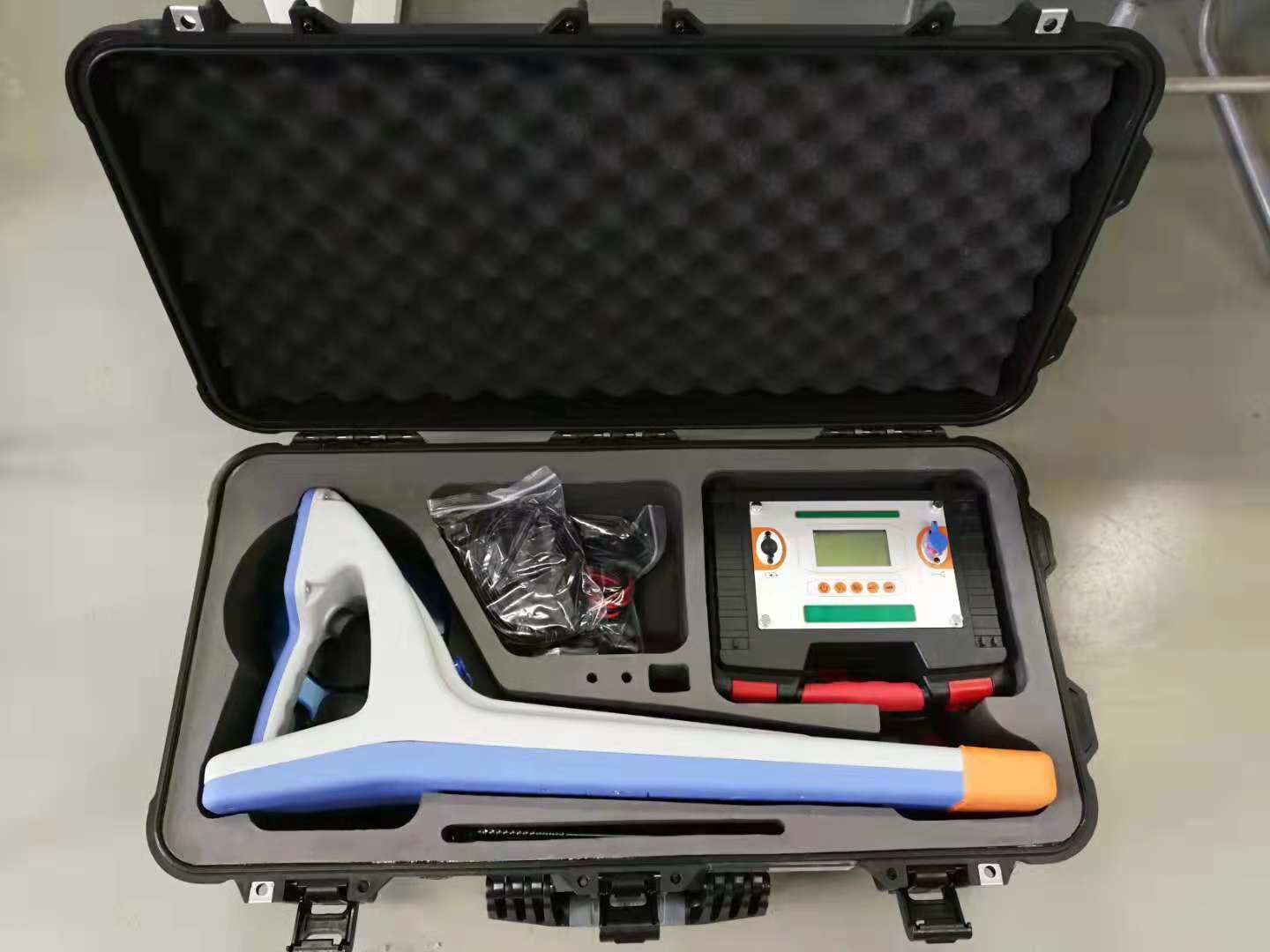

河池地下電纜管線探測儀功能特點?羅盤顯示：直觀顯示管線位置。?左右指示：左右箭頭顯示管線位置正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。?實時進行深度和電流測量。?歷史曲線顯示：直觀顯示信號變化情況。?性鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果（選配件）鑒別在不方便使用卡鉗時使用。?接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。?全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。?多種探測頻率：主動探測和被動探測。?發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。?發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。?內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。?機殼堅固、質輕便攜。三、技術指標?發射機：1.輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。2.輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、83kHz。3.輸出功率：10W，10檔可調，自動阻抗匹配。4.直連輸出電壓：150Vpp。5.過載和短路保護。6.人機界面：128×64點陣液晶顯示器。7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。?接收機：1.輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。2.接收頻率：主動探測頻率：640Hz、1280Hz、10kHz、33kHz、83kHz。工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。射頻被動探測頻段：中心頻率分別為10kHz、33kHz、83kHz。3.管線探測模式：寬峰法、窄峰法、音谷法。4.電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。5.人機界面：320×240點陣液晶顯示器。

河池 地下電纜管線探測儀?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。3.16友好的人機交互界面：?儀器屏幕的頂部狀態欄實時顯示電量狀態、無線連接狀態等信息，底部狀態欄顯示儀器的軟件、硬件版本以及產品編號等。?主機三按鍵簡潔設計，操作簡單、方便靈活。?儀器具有多狀態提示、報警提示窗口，便于用戶了解儀器工作狀態及檢測狀態。?參數設置簡單靈活、直觀，同時具有簡潔的幫助說明。3.17智能電源管理：?剩余電量提示、低電量報警、長時間閑置提示、背光自動調節；當電池電量低時，儀器將自動禁止啟動測量，以防止鋰電池過放電。3.18統計信息管理：?主機具有總開機時間、本次開機時間、本次啟動時間的統計功能。?接收器能夠保存140條的故障信息功能，便于用于查找檢測狀態情況。

河池地下電纜管線探測儀發射頻率的選擇：?對于一般電纜的探測，除非采用相間接法，均使用開機默認的1280Hz頻率。其頻率較低，傳播距離長，且不容易感應到其他管線上；再者接收機對1280Hz信號的接收效果要強于640Hz，抗干擾能力較強，較易分辨。?對于長距離電纜（長于2-3km），如果使用1280Hz信號，在較長距離處會有較大衰減，信號不易接收，相位也會發生偏移。故探測長距離電纜使用640Hz發射信號。?640Hz和1280Hz為復合頻率信號，接收機能夠進行跟蹤正誤提示。?使用相間接法時，應優先采用高頻（10kHz、33kHz或83kHz）。二、運行電纜的信號發射方法1、卡鉗耦合法：這是一種探測運行電纜較理想的方法，不需要電纜作任何改動即可測試，并且操作遠離高壓，非常，電纜全長上都有信號，沒有距離限制。電纜護層兩端必須良好接地，否則耦合電流隨接地電阻的增大而減小。兩端未接地，或電纜護層中間斷開，不能使用卡鉗耦合法。（1）卡住電纜本體圖3-2-1 運行電纜卡鉗耦合法1（卡電纜本體）如上圖所示，本方法適用于普通三相統包運行電纜的探測。發射機輸出接卡鉗，將卡鉗卡住電纜本體（注意不能卡接地線以上部分），卡鉗等效為變壓器的初級，電纜金屬護套－大地回路等效為變壓器的次級（單匝），次級耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小，電流越大。 電纜通過卡鉗耦合得到的電流較小，為加強探測效果，應選擇較大輸出水平。 （2）卡住電纜護套接地線圖3-2-2 運行電纜卡鉗耦合法2（卡電纜接地線）如上圖所示，本方法適用于超高壓?jiǎn)涡具\(yùn)行電纜的探測。由于單芯電纜芯線流過的工頻電流很強，而且沒有三芯統包電纜的三相抵消效果（對外表現為相對很小的零序電流），如果將卡鉗卡住電纜本體，則很容易造成卡鉗的磁飽和，無法發出信號，此時應將卡鉗卡住其護層接地線。由于長距離超高壓?jiǎn)涡倦娎|的護層會每隔一定距離地線交叉互連，故信號會在交叉互連點從一相的護層流到另一相的護層，在跟蹤時注意區分。對于三芯統包電纜，如果受現場條件限制，卡電纜本體有困難，也可以采用卡電纜接地線的方法，但應盡量不采用，在某些特殊情況下，可能會造成信號特征（包括幅值和相位）出現不可預料的變化。

河池地下電纜管線探測儀使用方法及簡介一、工作原理在故障線路停運后，首先由發射機向線路施加電壓使故障重現。電流由發射機發出，流經故障線路，在接地點入地并通過大地返回發射機。發射機注入的為斷續的交流信號。只有當注入電流大于50mA時，才可以繼續使用接收機進行定點操作。注入電流太小時，說明過渡電阻過大，無法定位。在架空線的正下方，接收機通過空間磁場傳感器檢測注入的斷續交流信號，在液晶屏上直觀顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失?？上冗M(jìn)行粗略分段，再定點，從而快速確定故障位置。二、發射機操作1.接線：警告！?接線前必須保證本條線路已停止運行！?不允許用接地線代替接線盤中的高壓線！?請嚴格遵守操作規程！?保護地線必須良好接地！首先將故障線路的開關斷開，使架空線路處于斷電離線狀態；保護地線接“保護地”端子接大地網；測試地線（帶黑色夾鉗的高壓導線）接“測試地”插座和大地網；至于接故障線路的輸出線，可根據現場情況，使用短連接線（帶紅色夾鉗的高壓導線）接“高壓輸出”端子和開關柜的線路側，若必須接在架空的線路上，則選用接線盤裝的長連接線，其高壓插頭接“高壓輸出”端子，其另一端的線鼻壓接在絕緣掛線桿的接線柱上，再將掛線桿掛在故障線路上。如果不知道具體故障相，可以同時掛接三相。
