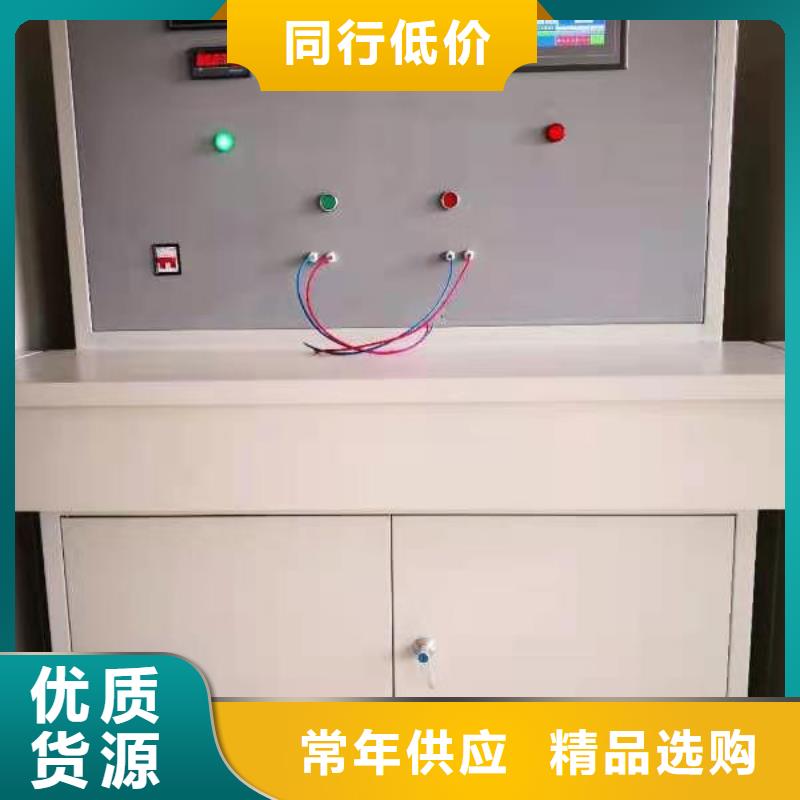

商丘瓦斯繼電器校驗儀產品簡介瓦斯（氣體）繼電器校驗臺是一種新型瓦斯繼電器流速值及容積值校驗的專用設備，主要用于油浸式電力變壓器上繼電器的檢測和校驗。該校驗臺模擬變壓器內故障時繼電器的動作機理，采用先進的計算機測控技術，通過實時采集流量信號并準確計算出流速值，以達到定量測試流速值的目的；通過定量容積計量裝置，以達到準確檢測動作于信號容積值的目的。瓦斯（氣體）繼電器校驗臺可以實現繼電器動作于跳閘流速值、動作于信號容積值和密封性能的校驗，各校驗項目可分別獨立完成，且互不影響，校驗完成后可將測試結果進行保存和打印。瓦斯（氣體）繼電器校驗臺采用計算機實時控制操作，電腦液晶全中文菜單式顯示，操作界面直觀、簡單；整機具有自動化程度高、測試速度快、測試數據準確、數據重復性好等特點。夾緊機構采用液壓機械，使得安裝瓦斯繼電器方便快捷。1.2 校驗臺外觀結構圖二、功能特點1）本校驗臺內置油汞、油箱變頻器完模擬變壓器內部故障時瓦斯（氣體）繼電器動作機理，采用全新設計理念。動作于跳閘流速值校驗采用高精度流量傳感器，油流速度從0逐漸增大，通過實時采集流量信號，準確計算出瞬時流速值，達到定量檢測動作于跳閘時流速值的目的。動作于信號容積值校驗采用容積傳感器，測試過程由計算機系統自動控制完成；密封性實驗由計算機系統按用戶設定參數自動控制，完成加壓保壓等密封測試；

<商丘>天正華意電氣設備有限公司

商丘瓦斯繼電器校驗儀為下一次測試準備。（注：一般重復測試三次測試次數可由用戶自行調整。）4.3 流速測試4.3.1 流速測試時4、9、11電磁閥關閉，12氣管關閉，2、14氣動球閥打開，14電動機轉速逐漸升高，1流速傳感器將信號實時送至系統，重瓦斯觸發時系統記錄下流速值，若在標定值范圍內為有效。4.3.2 測試完成，油回到回油槽。（注：一般重復測試三次，取三次測試流速值的平均值。測試次數可由用戶自行調整。）4.4 測試完成系統會自動保存下每次的測試結果。附：瓦斯繼電器的動作原理瓦斯保護是變壓器內部故障的主要保護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及絕緣劣化和油面下降等故障均能靈敏動作。當油浸式變壓器的內部發生故障時，由于電弧將使絕緣材料分解并產生大量的氣體，其強烈程度隨故障的嚴重程度不同而不同。瓦斯保護就是利用反應氣體狀態的瓦斯繼電器（有稱氣體繼電器）來保護變壓器內部故障的。在瓦斯保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本身重量而，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于瓦斯繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕瓦斯”；當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板客服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重瓦斯”。重瓦斯動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。

商丘六氟化硫密度繼電器測試儀

商丘瓦斯繼電器校驗儀壓力油筒頂部裝有[壓力傳感器] 5和[電磁排氣閥] 6，通過帶插頭的[屏蔽電纜] 與[測控箱] 后板的[傳感器電纜接口] 相接，4，7裝在帶法蘭盤的[壓力油筒] 2的出口處；[回油筒] 14與帶法蘭盤的[電磁快速閥] 11通過螺紋連接成組件。[電磁快速閥] 11設有[油位開關] 17，法蘭盤靠外側裝有[軟管] 9和[換氣閥] 10，試驗時將軟管與被試?yán)^電器頂蓋上的氣塞連接；法蘭盤靠外側裝有[放油閥] 16，可將繼電器的油通過軟管與[回油筒] 14底部的[容積計量裝置] 15連接。通過電纜與電磁快速閥上安裝的[測量插口] 12連接，再由[電纜] 23與測控箱面板上的[信號插座] 連接。[微機測控箱] 1內部元件布置采用分類重復屏蔽措施，有效地減少信號干擾。主控、驅動、電源三塊板平行組裝插入箱內，通過插口接頭與箱體其他元件連接以方便檢驗維修。采用7寸LCD真彩顯示，以滿足流速、容積、壓力顯示要求。6.儀器的操作:6.1瓦斯繼電保護校驗儀試驗:6.1.1檢驗前準備工作:6.1.1.1 將該儀器從箱子里取出，水平放在地面上，按一定口徑用工具把要檢測的氣體繼電器裝在該氣體電保護校驗儀上，安裝上各部分套管，并按要求連接上各部分線路，仔細檢查各部分都完全各線路連接正確后就可以開始實驗了。

商丘瓦斯繼電器校驗儀按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。商丘瓦斯繼電器校驗儀裝好氣體繼電器后打開悶蓋加入新變壓器油3～5kg，用戶次使用時，自備新變壓器油3～5kg，從回油桶排氣口13注油約2kg，快速閥、排氣閥打開，校驗臺旋轉至豎立位置使油全部流入壓力油筒，注油量以油從[放氣閥] 6溢出為止，再將校驗儀再旋轉少許使主油油筒尾部略高2cm，待[放氣閥] 6無油溢出為止。特別注意在做實驗的時候悶蓋一定要揭開，開始接下來的操作。.按動主開關按鈕在該儀器的觸摸屏上將會出現圖（1）的主菜單畫面。.出現該圖（1）中的主菜單之后可以選擇您需要測試的操作，如重瓦斯測試，輕瓦斯測試，密閉性測試三種。第四種項操作是我公司工作人員維修調試專用操作。首先我們介紹一下輕瓦斯測試：步將球閥7打開，手柄平行罐體就是打開，測重瓦斯，球閥要一直打開，不需要扳動，手柄總是平行罐體。黑色和紅色的瓦斯繼電器信號夾夾在待測的氣體繼電器的對應的輕瓦斯接線柱上，用手點擊一下圖（1）“輕瓦斯測試”的操作界面，再點擊“開始測試”，你將會看到圖（2）的操作界面。出現圖（2）操作界面后，用戶可以自定義設置“回油時間”，這個鍵在觸摸屏的左下方，建議設置時間是40秒，以便充分回油，保證下一次測試的準確性?；赜蜁r(shí)間短的話可能回油桶里面的油沒有充分回油，有可能導致充油時油會從排氣口中噴出來。所以特別：實驗的時候悶蓋不要對著人或者設備的方向。6.1.1.10. 按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。 轉下放油，再重新注入新油。注意放油時不能污染電氣元件和環境。待油放盡后旋上壓力油筒[氣塞] 3螺帽，按5.1.1項的操作步驟進行注油；以后每三個月更換一次儲油筒的油，7.1.5儀器應避免雨水滲入內部，面板要避免油污染，避免跌落或強烈振動，存放于干燥地方；7.1.6 試驗結束后，儀器表面油跡。7.2儀器的維修與處理：7.2.1儀器出廠時經過嚴格的性能檢查，如發現新儀器工作不正常，請與我公司聯系，簡單故障可在電話或傳真中引導解決；7.2.2本儀器線路比較復雜，如儀器出現故障，用戶不要自行維修，請返回我公司修理。

<商丘>天正華意電氣設備有限公司 商丘六氟化硫密度繼電器測試儀

商丘瓦斯繼電器校驗儀變壓器用壓力釋放閥試驗導則（摘要）1 開啟壓力試驗將釋放閥卡裝在開啟壓力試罐上，在常溫下向罐內充以壓縮空氣，調整進氣量，進氣的壓力值到達開啟臨界值時，釋放閥應連續間歇跳動，周期為1s~4s，每次跳動信號開關應切換和自鎖。機械信號標志也應動作明顯，應能正確判斷釋放閥已動作過，每次動作后，都要手動復位。2 關閉壓力試驗將釋放閥卡裝在關閉壓力試罐上，打開進氣閥，罐內壓力開始上升，當釋放閥跳起后，立即關閉進氣閥。由于罐內壓力仍大于釋放閥的關閉壓力，釋放閥關閉。當壓力表顯示完全停止，說明釋放閥已經完全關閉。此時的壓力表顯示即為釋放閥的關閉壓力值。關閉壓力應符合下表的規定。試驗不少于三次，取其中的值作為該釋放閥的關閉壓力值。

<商丘>天正華意電氣設備有限公司 商丘六氟化硫密度繼電器測試儀

商丘瓦斯繼電器校驗儀密閉實驗瓦斯密閉初始化→瓦斯次數選擇→密閉測試時間選擇→瓦斯密閉測試開始5.4 測試完成，結果保存/打印。測試完成后，點擊保存/打印，彈出“產品信息輸入”窗口，輸入相應的信息，點擊確定，彈出“瓦斯類型”窗口，選擇測試用的瓦斯繼電器口徑，點擊確定，彈出“瓦斯（氣體）繼電器檢測報告”，完成后可保存并打印。瓦斯繼電器校驗臺氣體繼電器檢驗規程801 主題內容與適用范圍本標準規定了氣體繼電器的機械性能、動作可靠性、主要特性、整組保護的檢驗和試驗要求及方法等內容。本標準適用于QJ-25、50、80型氣體繼電器（以下簡稱繼電器），作為現場安裝和運行中對繼電器進行檢驗的規則和依據。 繼電器結構與外觀檢查 繼電器殼體、玻璃窗、出線端子、探針和波紋管等應完好。 繼電器內部零件應完好，各螺絲應有彈簧墊并擰緊，固定支架牢固可靠，各焊縫處應焊接良好無漏焊。2.3 放氣閥、探針操作應靈活，探針頭與擋板擋舌間保持1.5～2.5mm的間隙。開口杯轉動應靈活，軸向活動范圍為0.3～0.5mm，開口杯轉動過程中與出線端子近距離不小于3mm。2.5 干簧觸點固定牢固，玻璃管應完好，根部引出線焊接可靠，引出硬柱不能彎曲并套軟塑料管排列固定，磁鐵在框架內固定牢固。2.6 彈簧與調節螺桿連接平穩可靠，并與擋板靜止位置垂直。

<商丘>天正華意電氣設備有限公司 商丘六氟化硫密度繼電器測試儀

商丘瓦斯繼電器校驗儀指南尊敬的用戶，感謝您選用我們的產品。為便于儀器能正常使用，請先閱讀下列說明：1. 請遵守儀器和說明書上標示各種警告及說明事項；2. 清潔儀器時，請先關閉電源，拔下電源插頭；3. 為避免損傷儀器底部，請勿將本產品放置于不平物和表面上；4. 請使用說明書指定的電源為儀器供電；5. 切勿將任何物體插入儀器內。機內有變壓器油，避免導致電擊、短路或火災；6. 請?jiān)诳炊菊f明書后才使用儀器；7. 請妥善保存本說明書，以便隨時查閱；注意 :發生下列情形時請關閉電源和拔下電源插頭，并與維修人員聯系，我們將及時地幫助您解決問題。1.電源線損壞或磨損；2.儀器遭受雨淋（或其它液體）；3.雖按正確方法使用，但儀器仍無法正常工作；4.曾人為進行不正確的調整；5.本產品跌落或損壞；6.本產品性能無法完全發揮效能。7.長期沒有使用本產品。首先感謝貴單位垂詢、使用本公司出品的產品。能源局發布的電力行業標準《氣體繼電保護校驗儀檢驗規程》DL/T540—2013，本產品已列入規程中使用。請您在使用本產品之前，仔細閱讀本說明書，以便正確地使用及保障。2.瓦斯（氣體）繼電器的動作原理和保護的結構氣體保護是變壓器內部故障的主要保護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及絕緣劣化和油面下降等故障均能靈敏動作。當油浸式變壓器的內部發生故障時，由于電弧將使絕緣材料分解并產生大量的氣體，其強烈程度隨故障的嚴重程度不同而不同。

<商丘>天正華意電氣設備有限公司

商丘瓦斯繼電器校驗儀 產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗儀主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。圖1. 原理框圖和系統組成儀表面板如下圖所示：圖2. 儀表面板圖開啟壓力試驗可對壓力釋放閥的開啟壓力進行設置并啟動測試。關閉壓力試驗可對壓力釋放閥的關閉壓力進行設置并啟動測試。

商丘六氟化硫密度繼電器測試儀

商丘瓦斯繼電器校驗儀旋轉急停開關，系統處于通電狀態，此時面板上的[紅色]按鈕指示燈亮起。按下面板上的[綠色]按鈕啟動系統后，系統初始界面注意：按[紅色]按鈕關閉檢測臺系統后，再次開機系統提示需要等待 30 秒才能啟動。壓力釋放閥檢測參數設置在初始界面上點擊【壓力檢測】鍵，系統進入壓力釋放閥檢測參數設置界面。設置時點擊相應參數右側[▼]鍵，然后按虛擬鍵盤 [↑][↓]鍵或在觸摸屏上拖動進行調整，參數設置完成后按下[確定]鍵，開始?jí)毫︶尫砰y流速檢測流程。系統進入壓力釋放閥檢測全過程由系統自動完成，其界面?[壓力開關]表示壓力釋放閥壓力節點的狀態，檢測過程中當壓力節點未閉合時，狀態燈熄滅；當節點閉合時，狀態燈亮起；?檢測過程中當壓力節點未閉合時，壓力值會隨著檢測過程不斷變化，當節點閉合時，檢測結束后系統自動停止檢測過程中可隨時按[中止檢測]鍵終止壓力檢測，但檢測數據無效。5.4.3 密封檢測在初始界面上按下【密封檢測】鍵，系統進入壓力釋放閥檢測參數設置界面。設置時按相應參數右側的[▼]鍵，然后按鍵盤 [↑][↓]鍵或在觸摸屏上拖動進行調整。用戶可根據需要的試驗壓力進行選擇，參數設置完成后按下[確定]鍵，開始?jí)毫︶尫砰y密封檢測流程。檢測過程中，用戶可隨時按[中止檢測]鍵結束檢測，但檢測結果無效。

商丘六氟化硫密度繼電器測試儀

商丘瓦斯繼電器校驗儀為下一次測試準備。（注：一般重復測試三次測試次數可由用戶自行調整。）4.3 流速測試4.3.1 流速測試時4、9、11電磁閥關閉，12氣管關閉，2、14氣動球閥打開，14電動機轉速逐漸升高，1流速傳感器將信號實時送至系統，重瓦斯觸發時系統記錄下流速值，若在標定值范圍內為有效。4.3.2 測試完成，油回到回油槽。（注：一般重復測試三次，取三次測試流速值的平均值。測試次數可由用戶自行調整。）4.4 測試完成系統會自動保存下每次的測試結果。附：瓦斯繼電器的動作原理瓦斯保護是變壓器內部故障的主要保護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及絕緣劣化和油面下降等故障均能靈敏動作。當油浸式變壓器的內部發生故障時，由于電弧將使絕緣材料分解并產生大量的氣體，其強烈程度隨故障的嚴重程度不同而不同。瓦斯保護就是利用反應氣體狀態的瓦斯繼電器（有稱氣體繼電器）來保護變壓器內部故障的。在瓦斯保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本身重量而，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于瓦斯繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕瓦斯”；當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板客服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重瓦斯”。重瓦斯動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。
