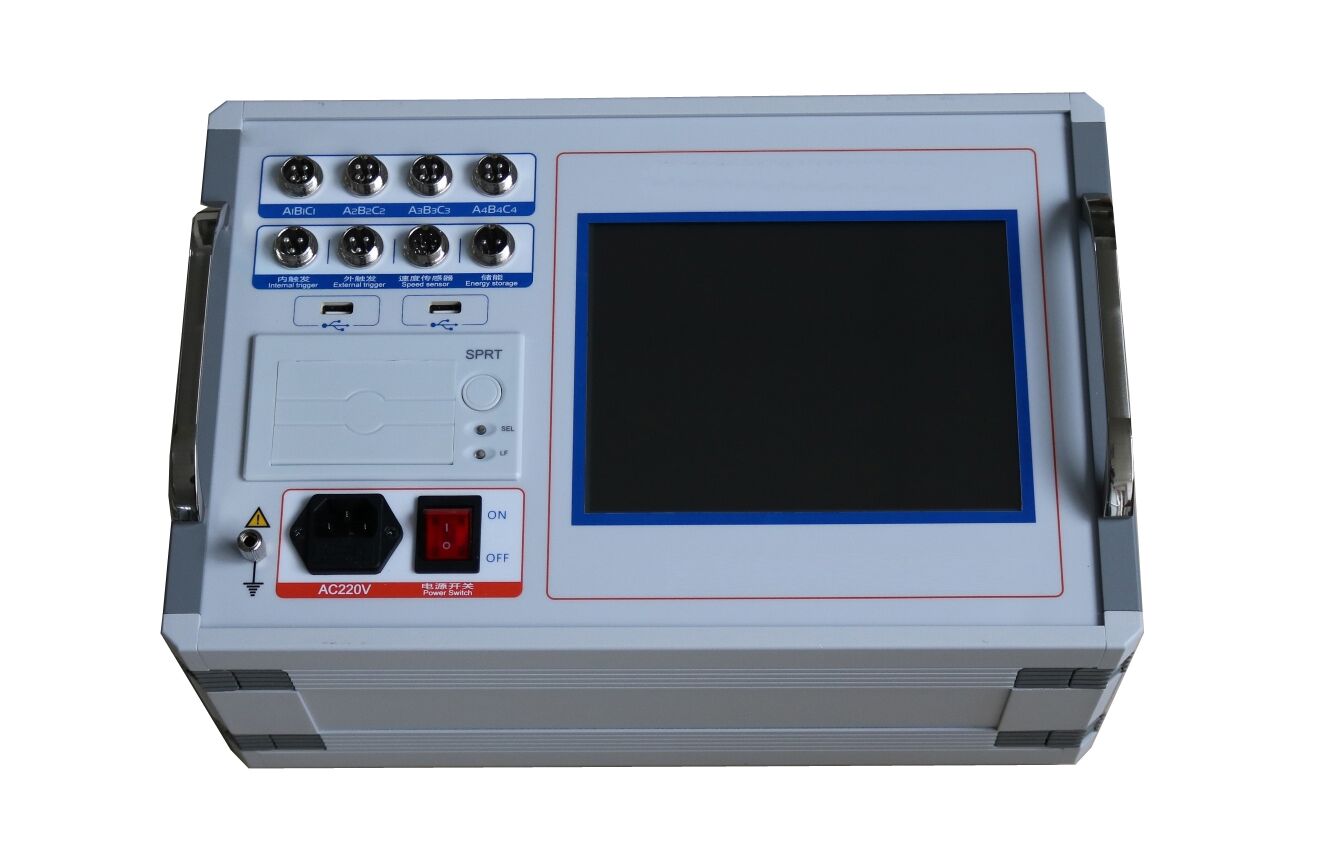

隨州高壓開關測試儀 分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹：A1B1C1/A2B2C2/A3B3C3/A4B4C4斷口測量⑥：合閘電阻測試端口?：電源開關②：內部直流電壓輸出控制⑦：U盤鼠標接口?：8.4寸觸摸彩色液晶屏③：采集外部電壓信號⑧：打印機?：石墨測試通信接口④：直線、旋轉、加速度傳感器接口⑨：接地柱⑤：儲能電壓輸出接口⑩：AC/DC220V 電源輸入金屬觸頭測試端口：測量12個主觸頭、6個主觸頭和6個輔助鋤頭的合（分）閘時間、不 同期、彈跳時間、彈跳次數等參數。內觸發：是指儀器輸出DC30～260V可調直流電源，默認為DC220V，進行分、合閘操作。外觸發：不使用儀器內部直流電源，而是采集斷路器分（合）閘線圈的電壓信號（交流、直流均可）為觸發的方式。主要針對合（分）閘線圈電流很大儀器無法驅動的斷路器使用，如 老式的少油斷路器、單線圈的永磁斷路器等。合閘電阻測試端口：測量帶合閘電阻觸頭斷路器專用。

隨州高壓開關測試儀儀器特點：⑴、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁〢C/DC15～260V可調電源，電流20A。手調整定分、合閘線圈的動作電壓值。⑷、配備直線傳感器、旋轉傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測6路金屬觸頭斷口、3路主斷口和3路輔助斷口。⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。三、主要技術參數：1．時間測量：6路 固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期之差合閘（分閘）彈跳時間（彈跳次數）內觸發測試范圍：0.01ms～20000ms，999ms內分辨率：0.01ms。外觸發測試范圍：0.01ms～200s，999ms內分辨率：0.01ms。在1000ms以內準確率：0.05％±1個字2．速度測量：剛分（剛合）速度指定時間段（行程段或角度段）平均速度3. 測速范圍：1mm傳感器 0.01～25.00m/s，0.1mm傳感器 0.001～2.50m/s360°角度傳感器 1周波/ 0.25°4．行程測量：動觸頭行程（行程）接觸行程（開距）超行程過沖行程或反彈行程5. 測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。360線傳感器：360о，測量范圍：0-1000mm，分辨率:0.25о。6.儀器電源：AC220V ± 10％；50Hz ± 2％7．交直流電源輸出:DC15～260V連續調，DC110V≤30A（短時），DC220V≤ 20A(短時)。

隨州高壓開關測試儀 石墨開關特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。

隨州高壓開關測試儀 、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方式：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）合閘電阻斷口接線示意圖：石墨斷路器接線示意圖：6.2內觸發分合閘控制接線方法：現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭） 儀器 分＋、合＋、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）。接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突損壞儀器.高壓開關控制屏內觸發控制接線示意圖下面為VS1真空開關分合控制接線圖：合閘紅線接（4）、分閘綠線接（31），公共點（14）和（30）短接后接黑線。

隨州高壓開關測試儀儀器特點：⑴、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁〢C/DC15～260V可調電源，電流20A。手調整定分、合閘線圈的動作電壓值。⑷、配備直線傳感器、旋轉傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測6路金屬觸頭斷口、3路主斷口和3路輔助斷口。⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。三、主要技術參數：1．時間測量：6路 固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期之差合閘（分閘）彈跳時間（彈跳次數）內觸發測試范圍：0.01ms～20000ms，999ms內分辨率：0.01ms。外觸發測試范圍：0.01ms～200s，999ms內分辨率：0.01ms。在1000ms以內準確率：0.05％±1個字2．速度測量：剛分（剛合）速度指定時間段（行程段或角度段）平均速度3. 測速范圍：1mm傳感器 0.01～25.00m/s，0.1mm傳感器 0.001～2.50m/s360°角度傳感器 1周波/ 0.25°4．行程測量：動觸頭行程（行程）接觸行程（開距）超行程過沖行程或反彈行程5. 測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。360線傳感器：360о，測量范圍：0-1000mm，分辨率:0.25о。6.儀器電源：AC220V ± 10％；50Hz ± 2％7．交直流電源輸出:DC15～260V連續調，DC110V≤30A（短時），DC220V≤ 20A(短時)。

隨州高壓開關測試儀老化次數：設置1-10000次的動作試驗。③、當前次數：顯示所動作的次數，合一次計數一次，分一次也計數一次。D、儲能：點擊此菜單，界面如下圖:⑴、啟動儲能菜單：輸出電壓給儲能電機進行儲能，儲能時長一般為10秒左右。如下圖：⑵、儲能測試菜單：測量儲能電機的功率及儲能時長。八、使用儀器測試的部分圖形及文本數據如下：⑴、合閘圖形及文本數據：⑵、分閘圖形及文本數據：⑶、重合閘的分合分圖形及文本數據：九、測試現場常見技術問題及處理辦法：㈠、現場用儀器進行控制合、分閘操作時，開關不動作1、現場合、分閘控制接線不正確處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖重新接線。1、現場線圈負載過大或控制回路短路，儀器無法正常驅動，電源發出過載的蜂鳴聲警告（四聲后電源自動恢復）處理辦法：①、對于永磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的帶載能力為20A。致使負載過大，儀器無法正常驅動。這時請采用外觸發方式，把合閘控制線接在合閘接線圈上，分閘控制線接在分閘線圈上，采集分合閘的電壓信號（觸發計時），直流或交流電均可。②、檢查控制回路，保證回路暢通。2、檢查儀器儲能、分閘、合閘是否有直流輸出處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請 返廠維修。

隨州高壓開關測試儀戶外真空開關及六氟化硫安裝示意圖：SF6斷路器的拐臂有角位移傳感器連接口，將U型口對應在螺桿孔固定，再用萬向節再固定傳感器。如下圖：七、菜單說明：開機后進入儀器操作主界面：A、文件菜單：點擊文件菜單，如下圖：⑴、新建：點擊此菜單，刷新成空白屏幕。⑵、打開：點擊此菜單，打開先前保存的測試數據或進入其他數據庫。⑶、保存：點擊此菜單，以當前測試的日期自動命名保存，再點擊OK鍵關閉，如下圖：⑷、生成包絡線：點擊此菜單，通過導入幾組相同的測試數據（同一款斷路器、都是合或分閘的數據 、傳感器選擇、速度定義等完全一致），生成包絡線。⑸、加載包絡線；測試完成后，點擊此菜單，進行速度的包絡線對比。⑹、關閉包絡線：點擊此菜單，關閉包絡線。⑺、綜合打?。狐c擊此菜單，打印測試的全部數據。⑻、當前頁打?。狐c擊此菜單，只打印當前頁的測試數據。⑼、退出：點擊此菜單，退出測試關機，日常測試完畢后，直接關閉電源即可。B、點擊設置菜單，如下圖：⑴、參數設置：點擊此菜單，設置開關類型、傳感器選擇、采集時間、操作電壓等參數 的設置，如下圖：①、采集時間是指斷口信號采集時間長度，通常設置為1秒，可根據需要設置， 可設置200秒。②、預置行程是指設置斷路器的總行程（開距加超程），點擊數字14彈出輸入鍵盤，編碼器360和傳感器必須設置，再點擊啟動預置行程。直線傳感器可以不 需要設置進行測試。以下是數字鍵盤，點Esc鍵刪除當前輸入的數字，點Enter鍵確認輸入的數字。數字鍵盤圖如下：③、操作電壓是指當前斷路器的動作電壓，通過數字鍵盤來輸入。④、速度選項：根據廠家給的速度定義輸入，如果不知道當前斷路器的速度定義，真空選擇項，SF6選擇一項。⑤、主斷口：默認為A1為主斷口，也可以根據需要設置其他的斷口為主斷口（如果 主斷口損壞或傳感器裝在其他相上使用）⑥、觸發方式中的自觸發：選擇此項主要是針對沒合（分）閘線圈的斷路器，測量 彈跳時間和次數、三相不同期、速度等參數，其分（合）閘時間是推算出來的。⑦、設置完成后點擊退出存盤。⑵、擴展平均速度定義菜單：此菜單主要是針對一些速度定義比較特殊的斷路器使用，數據測量完成后再進行速度定義計算。

隨州高壓開關測試儀 外觸發：不使用儀器內部直流電源，而是采集斷路器分（合）閘線圈的電壓信號（交流、直流均可）為觸發的方式。主要針對合（分）閘線圈電流很大儀器無法驅動的斷路器使用，如 老式的少油斷路器、單線圈的永磁斷路器等。接地柱：現場做實驗時，請先接好接地線。速度傳感器接口：連接直線傳感器和旋轉傳感器的接口。打印機：現場打印所測量數據。觸摸液晶顯示：參數設置、測量、數據等顯示及操作。六、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方式：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）6.2內觸發分合閘控制接線方法：現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭） 儀器 分＋、合＋、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）。接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突損壞儀器.高壓高壓開關控制屏內觸發控制接線示意圖下面為VS1真空開關分合控制接線圖：合閘紅線接（4）、分閘綠線接（31），公共點（14）和（30）短接后接黑線。6.3外觸發接線（用于交流開關或永磁開關）使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。
