黃山直流系統絕緣校驗儀負極接地測試在在線測試項目功能選擇菜單下選擇負極接地測試后，即進入負極接地測試設置界面，詳細測試過程可參照常5.2.1正極接地測試項目進行。5．2．3 兩極接地測試在在線測試項目功能選擇菜單下選擇兩極接地測試后，即進入兩極接地測試設置界面，如下圖示：在該界面中，用戶可選擇1—5組兩極接地測試點進行測試，被選中的測試組變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。進行兩極接地測試時，正負極同時接地阻抗之和需≧10 kΩ。測試時間間隔為每個測試組的測試時間，也為每兩個相鄰測試組的時間間隔，測試時間間隔可在5—999S之間進行設置。在該界面下，按返回鍵即返回上一級功能選擇畫面，設置完成之后按開始測試按鍵進入兩極接地測試界面，如下圖示： 在兩極接地測試界面中，測試阻抗一欄顯示的為用戶選中的測試點；當前測試阻抗：表示當前兩極接地阻抗；時間：測試時間，達到設置測試時間間隔之后進入下一組測試點的測試，一組測試點時間達到設定值之后，自動停止測試。正對地電壓：顯示當前正極對地電壓；負對地電壓：顯示當前負極對地電壓系統電壓：顯示正極與負極之間的電壓接點I狀態：顯示接點I斷開或閉合；接點II狀態：顯示接點II斷開或閉合；在測試過程中可以按停止測試按鍵退出當前測試，返回上一級設置界面。5．2．4 電壓精度測試在在線測試項目功能選擇菜單下選擇電壓精度測試后，即進入電壓精度測試提示界面，如下圖示：在線模式下的電壓精度測試只能測試當前系統電壓值，如需對更多電壓點的精度進行測試，需在離線模式下進行測試，按下開始測試之后進入測試界面：在該界面下，顯示正對地電壓，負對地電壓以及系統正負極之間的電壓，通過上述電壓測量值與被測裝置進行對比，判斷其電壓測量精度是否附合要求。測試過程中可按停止測試鍵中止當前測試，返回上一級界面。

黃山直流系統絕緣校驗儀使用方法5.1、裝置外觀說明裝置面板示意圖如下：面板示意圖1：液晶屏2：工作狀態指示燈通電后電源燈亮，工作燈閃爍3：實體按鍵裝置接線端子示意圖如下：接線端子示意圖4：電源開關5：電源輸入接線端子6：告警輸出端子X1X2 失電告警無源輸出觸點端子Y1Y2 異常告警無源輸出觸點端子7：上位機通信端子RS232與RS485上位機通信端子5.2、操作方法5.2.1、裝置的連接檢查裝置外觀良好，將裝置選擇合適位置安裝后開始接線1)保持電源開關處于斷開狀態，將直流系統母線的正、負線及地線接入電源告警端子處的正負及地處；2)根據需要將失電告警及故障告警接點接入上位機系統；3)根據需要將RS485、RS232接入上位機系統；4)開啟電源開關。5.2.2、設備功能的使用介紹1)系統狀態畫面連接好電源線，開啟電源開關后，裝置電源燈亮，進入系統狀態畫面開始工作。系統狀態畫面在該系統狀態畫面下實時顯示系統當前電壓，系統正極對地電壓，系統負極對地電壓及交流竄電電壓，如果系統電壓及交流竄電電壓沒超出參數設置里的門限值，則狀態顯示為“系統正常”，如果直流電壓高低越限則顯示“電壓異?！?，如果交流竄電電壓超過設定門限值則顯示“交流異?！保绻从兄绷麟妷寒惓Ｓ钟薪涣鞲Z電故障則“電壓異?！迸c“交流異?！苯惶骘@示。在該監測畫面下長按“確認”鍵可開啟或關閉蜂鳴器，在該界面下長按“返回”鍵可進入時間設置界面，按“前頁”按鍵可進入?yún)?shù)設置畫面，按“后頁”按鍵可進入歷史記錄畫面。

黃山直流系統絕緣校驗儀為滿足用戶這一新的需求，我公司開發了直流絕緣裝置校驗儀，用戶在不停電情況下，隨時隨地校驗直流接地巡檢裝置，對便攜式直流接地查找裝置性能亦可檢驗。該裝置可廣泛應用于供電局、發電廠、技術監督部門、生產廠家及科研教學等。二、原理介紹校驗儀內部提供可調直流電源模塊，即可以模擬直流系統，將被測裝置脫離原系統進行校驗，也可以在原系統上對被測絕緣檢測設備進行校驗。校驗儀由可調電源模塊，接地電阻陣列，接地電容陣列，交流電源模塊，精密測量模塊以及控制系統和人機界面組成。在離線模式下，可將被測裝置退出原監測系統，接入校驗儀提供的模擬直流系統中，在該模擬直流系統中，通過控制系統對接地電阻陣列，接地電容陣列及交流接地模塊等的不同組合的控制，可完成對被測絕緣檢測設備各項功能的校驗工作。在在線模式下，可將校驗儀接入與被測裝置工作的同一系統中，此時，校驗儀內部的可調直流電源模塊處于斷路狀態，所有校驗功能項將在原直流系統中進行。

黃山直流系統絕緣校驗儀裝置具有信號分析功能，對于需要通過發信號進行接地檢測的設備，可通過該項功能對被測裝置的信號幅度，頻率，功率等參數進行分析。12．裝置具有電橋檢測功能，通過該功能，用戶可根據被測裝置的負對地電壓與正對地電壓的比值來判斷電橋是否。3 . 2裝置特點1．高可靠性的設計硬件可靠性：裝置采用進口32位微控制器做主系統，硬件設計嚴格按照電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。軟件可靠性：軟件中引入了多種保護模式與提示模式，在測試項目中加入測試時間功能，測試達到設定時間之后自動解除測試狀態，使被測系統恢復正常2．精密選材裝置電壓采樣采用高精度的進口模數轉換芯片，確保高精度采樣要求；裝置接地電阻陣列均采用高精度大功率電阻，確保高控制精度要求。3．人性化的人機交互界面裝置采用7寸真彩液晶屏與高分辨率觸摸屏做為人機交互界面的核心，使用舒適，操作方便捷；裝置在設置界面中引入了多種復選框的輸入形式，用戶只需輕輕一點即可完成多種復雜組合功能項的設置；人性化的人機界面還包括友好的用戶提示，在進行部分功能項測試時，液晶界面上會出現詳細的提示說明，指引順利完成測試過程。4．智能化的測試流程在參數設置界面中具備多點設置功能，只需用手指一點即可完成多個測試點的選擇功能，用戶多可選擇五個測試點進行連續測試；在多點測試過程中用戶可對測試時間間隔進行設置，在設定好時間間隔后按開始測試，裝置即會自動完成多個測試點的校驗工作，而不需用戶反復設置。5．完備的測試功能裝置提供了在線測試模式與離線測試模式的選擇，即可在系統對絕緣監測裝置進行校驗，也可以采用裝置內部提供的電源，用裝置內部提供的模擬直流系統對絕緣監測裝置進行更為完備的校驗。

黃山直流系統絕緣校驗儀注意事項(1) 由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。(2) 每次連接本裝置時，需注意查看電壓采樣線的正負極接線防止損壞本裝置。 (3) 本裝置為DC48－300V直流供電，使用時確保電源為直流。(4) 請勿在易燃易爆及溫度超過60℃的環境下使用。七、售后服務（1） 本產品自購買之日起一年內，如因產品本身質量原因造成的故障，可憑保 修卡及購貨發票復印件寄回本公司免費維修。（2） 在保修期內如因操作不當，造成產品損壞，本公司負責維修，但需收取材料費，不收取維修費；若損壞較為嚴重，造成無法修復者，本公司將原產品退回。（3） 在保修期內，未經本公司同意，用戶不得擅自打開機器，否則公司將不再承諾免費保修。（4） 本公司對售出產品實行終身維護。附：快速操作指南1.在主界面下長按“確認”鍵可開啟或關閉蜂鳴器，在主界面下長按“返回”鍵可進入時間設置畫面；2.參數設置時選定被設參數后，短按“前頁”或“后頁”是加1或減1，長按“前頁”或“后頁”是加10或減10；3.在時間設置畫面下，只有在選定到“秒”設置時按“確認”鍵才能更新時間，裝置斷電后需重新設置時間；4.交流竄電電壓高于設定值時會保存記錄，在歷史記錄畫面可以查看，交流竄電電壓高于設定值時如果變化超過2V也會保存記錄。

黃山直流系統絕緣校驗儀功能特點3．1主要功能介紹1．可在線或離線對絕緣監測裝置或便攜式接地查找儀進行校驗；2．裝置具有正極接地測試功能，可對被測裝置進行正極接地測試精度及正極接地報警精度進行測試；3．裝置具有負極接地測試功能，可對被測裝置進行負極接地測試精度及負極接地報警精度進行測試；4．裝置具有兩極接地測試功能，可對被測裝置進行兩極接地功能檢測，兩極接地阻抗提供五組預設值，用戶可自行設置組合；5．裝置具有電壓精度測試功能，裝置內部設有可調直流電壓系統，用戶可設定多個電壓測試點，對被測裝置電壓測量精度進行測試；6．裝置具有電壓越限告警測試功能，用戶通過設置改變裝置內部可調直流電壓系統輸出電壓，可對被測裝置電壓越限告警功能進行檢測；（該項功能在離線模式下測試）7．裝置具有交流接地測試功能，可對被測裝置交流接地檢測功能進行校驗；（該項功能在離線模式下測試）8．裝置具有平衡電橋檢測功能，通過該項功能，用戶可對被測裝置或直流系統的正對地絕緣電阻，負對地絕緣電阻，平衡電橋大小進行檢測；

黃山直流系統絕緣校驗儀用戶可根據現場實際情況選擇在線測試或離線測試模式。5．2 在線測試選擇在線測試模式時，系統將會提示測試端連接線是否正確的接入系統，提示界面如下：確定測試端連接線已正確接入后按確定鍵即可進入在線測試項目列表主菜單，如下圖示：在該界面下可以選擇可在線測試的各項功能，按返回鍵可以回到模式選擇界面。5．2．1 正極接地測試在在線測試項目功能選擇菜單下選擇正極接地測試后，即進入正極接地測試設置界面，如下圖示：在該界面中，用戶可選擇1—5個正極接地測試點進行測試，被選中的測試點變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。測試時間間隔為每個測試點的測試時間，也為每兩個相鄰測試點的時間間隔，測試時間間隔可在5—999S之間進行設置。在該界面下，按返回鍵即返回上一級功能選擇畫面，設置完成之后按開始測試按鍵進入正極接地測試界面，如下圖示： 在正極接地測試界面中，測試阻抗一欄顯示的為用戶選中的測試點；當前測試阻抗：表示當前接地阻抗；時間：測試時間，達到設置測試時間間隔之后進入下一個測試點的測試，一個測試點時間達到設定值之后，自動停止測試。正對地電壓：顯示當前正極對地電壓；負對地電壓：顯示當前負極對地電壓系統電壓：顯示正極與負極之間的電壓接點I狀態：顯示接點I斷開或閉合；接點II狀態：顯示接點II斷開或閉合；在測試過程中可以按停止測試按鍵退出當前測試，返回上一級設置界面。

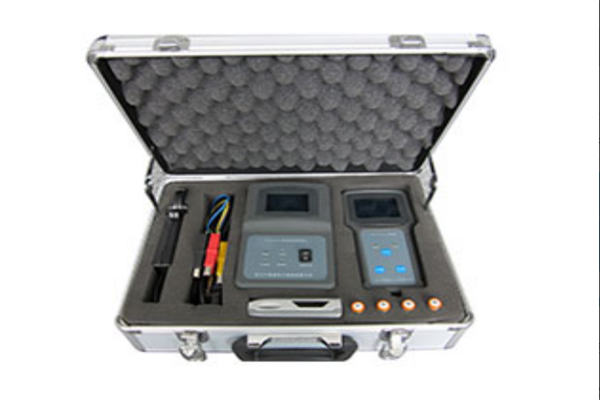

黃山直流系統絕緣校驗儀語言設置：設備支持中英文語言選擇。圖14注：分析儀和定位儀同步信號握手完成后，兩機必須保持當前狀態，否則兩機需靠近重新握手。五、使用說明5.1接線5.1.1分析儀接線分析儀共配有兩段連接插頭，其中I段是一條三芯連接線，包含紅、黑、綠三種顏色線分別代表正極、負極、大地；II段是一條兩芯連接線，包含紅、黑兩種顏色線分別代表正極、負極。將配備的紅、黑、綠三芯連接線插座一端插入分析儀I段插頭處（圖15）；斷開電源開關，將紅、黑、綠三條連接線的另一端按如下述接入（圖16）：將紅色連接線的紅夾連接到第I段母線的正極處；將黑色連接線的黑夾連接到第I段母線的負極處；將綠色連接線的黃夾連接到第I段母線的地；如果要檢測直流互竄，需將配備的紅、黑兩芯線按下述接入裝置與系統；將紅黑兩芯連接線插座一端插入分析儀II段插頭處（圖16）；將紅色連接線的紅夾連接到第II段母線的正極處；將黑色連接線的黑夾連接到第II段母線的負極處；圖15圖16不做直流互竄檢測時不接第II段母線的兩條連接線。5.1.2定位儀與電流鉗連接將電流鉗航空插一端與定位儀插座相連接、擰緊。（圖17）。圖175.1.3上電分析儀：檢查各部分接線無誤后，開啟電源開關，液晶屏被點亮，設備進入工作狀態。定位儀：檢查電流鉗連接可靠后，開啟電源開關，液晶屏被點亮，設備進入工作狀態。5.2操作5.2.1裝置開機進入主界面后點擊“接地分析”按鈕后測試母線絕緣。若無接地則顯示＞10MΩ；若有接地，則顯示正、負接地電阻。5.2.2開啟定位儀。本儀器由充電鋰電池供電，當電壓下降到低于3.2V時，屏幕左上角電量會顯示紅色，此時，需要對電池進行充電，一般充電2個小時鋰電池即可使用。
