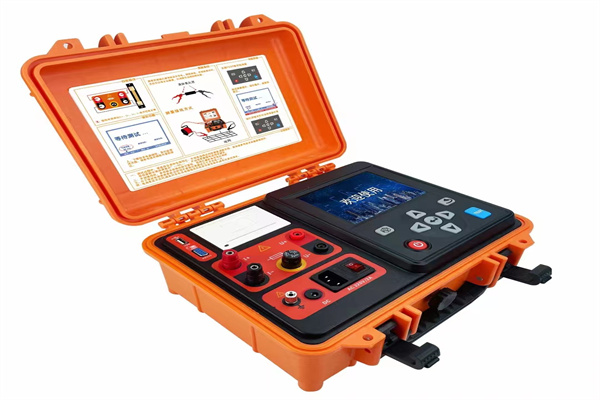

鄂州接地導通測試儀感謝您購買了本公司的TH-3050接地導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本測試儀應特別注意。為保證測量精度，請使用四線法進行測試，每次測試時間間隔30秒。測試儀設計了過壓保護，但應盡可能避免直接測量帶有市電的導體。電池電壓低符號顯示，請及時充電，每次充電8～10小時。測試儀長時間放置不使用，請每1～2個月給電池充電一次。在測量電壓時，C1端C2端不能輸入信號，P1端P2端不要超量程輸入電壓信號，否則可能損壞儀表。測試儀在使用中，測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放測試儀。精密儀器，須定期保養，保持機身、測試線清潔，請勿摔壓。使用、拆卸、維修本測試儀，必須由有授權資格的人員操作?？嘏c歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。七．電池說明一般充電8～10小時。檢測儀長時間放置不用，請每隔1～2個月給電池充電一次。請使用原廠配套的充電器充電。充電時，充電器紅燈亮，充滿后綠燈滅。儀表采用了6V電池供電，當電池電量減少時，電量指示條減少，電量符號”顯示請及時充電。電壓低電時影響測量準確度。

鄂州接地導通測試儀設置完成后，長按“”鍵開始測試。單次測試模式下，測試開始時，顯示“充電中…”，充電至指定電流值時開始測試，顯示“正在測試…”，在測試完成后顯示測試的電阻值，若被測試電阻超量程上限時顯示“--OL--”。連續測試模式下，長按“”開始測試，此模式下儀器實時顯示測量的電阻值和電流值，等待顯示的電阻值穩定之后，短按“”可停止測試并保存數據。若接線不良，則顯示“接線不良”提示。在測試電感較大的電阻時（例如變壓器繞組），測試完成后會有蜂鳴響提示，表示正在放電，注意需在放電完成后方可進行下一次測試。測試過程中若需中斷測試，可短按“”鍵中斷，儀表會停止測試并立即開始放電，等待放電結束即可開始下一次測試。（儀表在測試普通電阻時沒有蜂鳴器放電提示，用戶只需在有示值顯示后5秒左右再測試即可。）（3）自檢用戶可用隨儀器配備的自檢電阻進行儀器自檢測試，若儀表測試的電阻阻值與標準電阻阻值誤差在0.1％范圍內即表示儀表直流電阻測試功能正常。（4）儀器的保護措施為了保護操作人員和儀器設備的，本儀表具備輸入過流保護，輸出過流保護，儀器高溫保護，測試負載放電保護，電池電量低等幾種保護措施。五. 電池管理長時間不使用儀表時，請每2個月給電池充電一次。電池電量低時，請及時充電。電池過充或過放均會損壞電池。必須使用標配的充電器充電。1．電池出現無格指示代表電池電量幾乎耗盡，顯示“”符號，儀表將自動關機。此時請盡快使用充電器充電，以維護電池，若電池過度放電有可能造成電池性損壞。2．按“”鍵0.5秒檢查儀表能否正常開機，若仍不能開機，請聯系廠家處理。3．若需更換電池，請聯系廠家處理。六. 裝箱單儀器1臺測試線（黑色線長10米；紅色線長50米）2條（紅、黑各1條）自檢電阻1個電源線1條打印紙1卷充電器1個（25.2V 3A）附件工具箱1個保險絲4個（3A、30A各2個）接地線1條RS232數據線1條用戶手冊/保修卡/合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

鄂州接地導通測試儀、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流有兩種模式：一，內電源模式電流5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二，外電源模式電流20A可以對不同要求的地網進行各種電流下的測量。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量接觸電壓、跨步電壓、電壓梯度等特性參數4、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、跨步電壓選項設置電流輸出時間控制，可以根據需要隨意設置恒流輸出時間3、存儲采用鍵盤漢字輸入，方便查詢4、跨步電壓完畢，電壓值可以輸入打印5、用外電源模式可以擴展到大電流測量

鄂州接地導通測試儀感謝您購買了本公司的TH-3050接地導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本測試儀應特別注意。為保證測量精度，請使用四線法進行測試，每次測試時間間隔30秒。測試儀設計了過壓保護，但應盡可能避免直接測量帶有市電的導體。電池電壓低符號顯示，請及時充電，每次充電8～10小時。測試儀長時間放置不使用，請每1～2個月給電池充電一次。在測量電壓時，C1端C2端不能輸入信號，P1端P2端不要超量程輸入電壓信號，否則可能損壞儀表。測試儀在使用中，測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放測試儀。精密儀器，須定期保養，保持機身、測試線清潔，請勿摔壓。使用、拆卸、維修本測試儀，必須由有授權資格的人員操作?？嘏c歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。七．電池說明一般充電8～10小時。檢測儀長時間放置不用，請每隔1～2個月給電池充電一次。請使用原廠配套的充電器充電。充電時，充電器紅燈亮，充滿后綠燈滅。儀表采用了6V電池供電，當電池電量減少時，電量指示條減少，電量符號”顯示請及時充電。電壓低電時影響測量準確度。

鄂州接地導通測試儀儀器自動打印結果.當取消自動打印時候如果想打印結果需要手動打印結果.5). 手動打印: 儀器測試完畢出現圖7所示的界面.按 鍵可以在“print”“quit”之間選擇.如果選擇“print”按一下“確認”鍵就會打印結果.如果選擇“quit” 按一下“確認”鍵就會返回初始界面如圖3所示.5、測試過程中儀器自診說明1）“請開機重啟”時候 ，可能是儀器內部電源保護，關機重啟。2）“電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。如果繼續無法測試，請聯系廠家。3）測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω.4）若儀器顯示的測量值極低（＜0.01Ω）則可能是電壓線未連接上。5）儀器檢測時候，必須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大?！∥?、注意事項1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。2、四極法測量時儀器會自動接線誤差。3、當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能4、本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。

鄂州接地導通測試儀現以被測短路接地線實例具體說明按鍵操作。導線長度 ：5.3米導線截面積：70 mm2選擇電流：30A按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后，按“選擇鍵”選擇30A電流，按“確認鍵”確認并進入導線長度修改，當按選擇鍵后位反顯示，按選擇鍵進行更改，每按一次“選擇鍵”該位數值增1（如果大于9時，顯示“.”再選擇變?yōu)椤?”繼續循環） ，當變?yōu)?之后，按“確認鍵”確認，第二位反顯，同樣的方法按“選擇鍵” 選擇，當變?yōu)椤?”后按“確認鍵”確認，第三位反顯。選擇“3”后按“確認鍵”確認，第四位反顯，選擇“0”后確認，第五位反顯，同樣選擇“0”后確認，此時變?yōu)槿糠达@，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入“線截面積”選項，按“選擇鍵”進行選擇，選中“70 mm2”后按確認鍵進入“測試”選項，按確認鍵儀器開始測試，出現如下圖界面：正在充電請稍候…圖四電流達到設定值并且穩定后，屏幕顯示如圖五。I＝30.00A正在測試請稍候…圖五幾秒鐘后，屏幕顯示測試結果，如圖六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖六屏幕中各項代表的含義：I：儀器實際輸出電流值為30.02A；RL：被測導線為5.3米的總阻值。Rv: 被測導線平均每米電阻值。Ro：截面積為70m㎡的被測導線平均每米參考阻值。當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。

鄂州接地導通測試儀 電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。在電力設備的長時間運行過程中，接地引下線連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前必須認真閱讀本手冊。2、儀器使用避開雨淋、腐蝕氣體等場所。3、儀表應避免劇烈振動。4、對儀器的維護、調試應由專業人員進行。5、測試完畢，復位后再關閉電源，拆除測試線。6、在測試過程中，禁止移動測試夾和切斷供電線路，以免發生危險。三、性能特點1、整機由高速單片機控制，自動化程度高，操作簡便。 2、采用高頻開關電源技術，輸出電流大。

鄂州接地導通測試儀概述電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。

鄂州接地導通測試儀標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、注意事項1、在測試完成后拆線前，一定要按復位鍵，方可進行拆線。2、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇適合的電流進行測試。3、測試夾與的被測品引出端連接時，要注意引出端長期裸露在空氣中，引出端的表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。九、儀器成套性直流電阻測試儀主機 一臺專用測試線 一套三芯電源線 一條保險管10A打 印 紙 兩支兩卷使用說明書 一本合 格 證 一張保 修 單 一張接 地 線 一條標 準電 阻 一個裝 箱 單 一張十、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

鄂州接地導通測試儀 電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。在電力設備的長時間運行過程中，接地引下線連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前必須認真閱讀本手冊。2、儀器使用避開雨淋、腐蝕氣體等場所。3、儀表應避免劇烈振動。4、對儀器的維護、調試應由專業人員進行。5、測試完畢，復位后再關閉電源，拆除測試線。6、在測試過程中，禁止移動測試夾和切斷供電線路，以免發生危險。三、性能特點1、整機由高速單片機控制，自動化程度高，操作簡便。 2、采用高頻開關電源技術，輸出電流大。
