三相電機定子性能綜合測試臺龍巖
龍巖錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

三相電機定子性能綜合測試臺龍巖
龍巖錄波儀、實時監測運行中，錄波儀實時進行有效值、派生量計算，所以可以作為實時監測儀使用。并且錄波儀可以作為其他設備的數據源，通過串行口或網絡接口發送實時數據包。作為實時監測儀使用時，不影響錄波儀的故障錄波功能。 9.1.實時顯示/列表按“菜單”鍵，選擇彈出菜單的“實時顯示/列表”。列表分2頁顯示模擬量、派生量有效值，以及開關量狀態。用戶可以選擇每個頁面顯示的參量。畫面刷新頻率 1次/秒。F1：運行/暫停F2：切換顯示頁面F3：設置；選擇每個頁面選擇的參量。9.2.實時顯示/波形按“菜單”鍵，選擇彈出菜單的“實時顯示/波形”。此畫面顯示模擬量、開關量實時波形。此畫面支持的操作：F1：運行/暫停。F2：保存當前數據到存儲器。記錄的類型用圖標標記， 文件擴展名為“WVF”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道、開關通道。Tab：操作切換方向鍵：決定于當前的操作定義。畫面橫向為時間軸，中點為零點；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。

三相電機定子性能綜合測試臺龍巖
龍巖錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

三相電機定子性能綜合測試臺龍巖
龍巖錄波儀試驗數據導出儀器所保存的所有試驗數據文件和試驗報告文件都可以通過移動存儲設備（U盤或移動硬盤）導出.儀器中所有的試驗文件都是圍繞試驗模板程序而組織的，所以如果要查看某個試驗的存儲文件，必須首先從試驗選擇主界面進入對應的試驗模板程序，然后在試驗模板主界面點擊“讀?。喊粹o則會出現如圖11所示界面。用戶可以選擇導出文件的類型，可選的項目包括：“試驗文件”，“WORD報告文件”，“EXCEL數據文件”和“JPG圖形文件”，選擇要導出的文件類型后，軟件會列出儀器當前所存儲的所有試驗文件，插上U盤，然后選擇要導出的文件，則該文件會自動導出至U盤的WorkData文件目錄下。注意：在該界面中點擊清空存儲器是指清空所插入的U盤WorkData下的所有文件。圖11 數據導出3.8 數據保存與讀取試驗完成后點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至儀器，保存的文件名稱格式為“××年××月××日××時××分××秒 試驗類型”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊試驗模板程序主界面的讀取按鈕會出現圖12所示界面，選擇要讀取的歷史試驗，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以存儲器中所存儲的歷史試驗文件。

三相電機定子性能綜合測試臺龍巖
龍巖錄波儀制作試驗報告試驗完成后試驗結果會以圖形或者數據的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同。試驗報告中的實時曲線圖形和當前顯示的示波器中的圖形完全一樣，并且儀器會對圖形進行自動標識。生成試驗報告時可選的項目包括：單色WORD報告，彩色WORD報告，EXCEL數據等組合3.10 軟件示波器操作儀器的示波器程序實現的主要功能包括：1）數據采集時的實時示波2）數據采集完成后對數據進行波形回放3）數據波形的整體放大，整體縮小，X軸放大，X軸縮小，定位，撤銷操作等4）數據波形的參數統計，統計內容包括平均值， 值，小值，開關量跳動次數，以及這些參數所對應的時間軸5) 對單條曲線進行，Y軸放大，Y軸縮小，Y軸上移/下移/平移，雙線統計等操作6）通道名稱定義，物理量單位定義示波器組件外形如圖5所示，左右兩邊的工具欄是針對示波器的操作，當鼠標離開工具欄時，工具欄會自動收起顯示當前的坐標系，當鼠標進入工具欄的文字提示處時，工具欄會自動打開，顯示可以進行的操作按鈕。針對于示波器的操作包括：通道與坐標設置，圖形放大，縮小，X軸放大，X軸縮小，參數統計，撤銷操作，坐標自動選擇，數據定位，單線統計分析，單線上移，單線下移，單線平移，單線放大，單線縮小，應用當前坐標設置至模板等操作。圖13 通道設置1）通道與坐標設置完成通道名稱定義，單位定義，顏色設置，是否顯示，信號坐標范圍，時間軸范圍，當前坐標系配置等設置功能。其中通道設置如圖13所示，其中通道1，通道2……通道12對應儀器主機面板的CH1，CH2…..CH12等12個物理通道，通道名稱文本框是信號通道在該試驗模板中的物理量名稱，后面緊跟的是物理量的單位，展示時曲線的顏色， 當是否顯示復選框選中時，曲線將顯示在示波器中，否則曲線將不在示波器中展示。

三相電機定子性能綜合測試臺龍巖
龍巖錄波儀轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見5.7.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用的“實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。五、在線分析軟件 5.1簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：啟動長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。

三相電機定子性能綜合測試臺龍巖

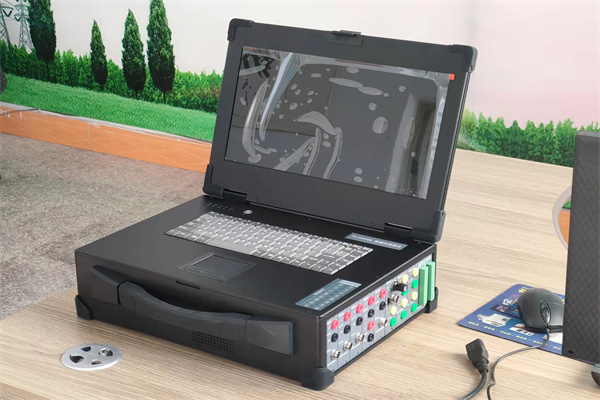

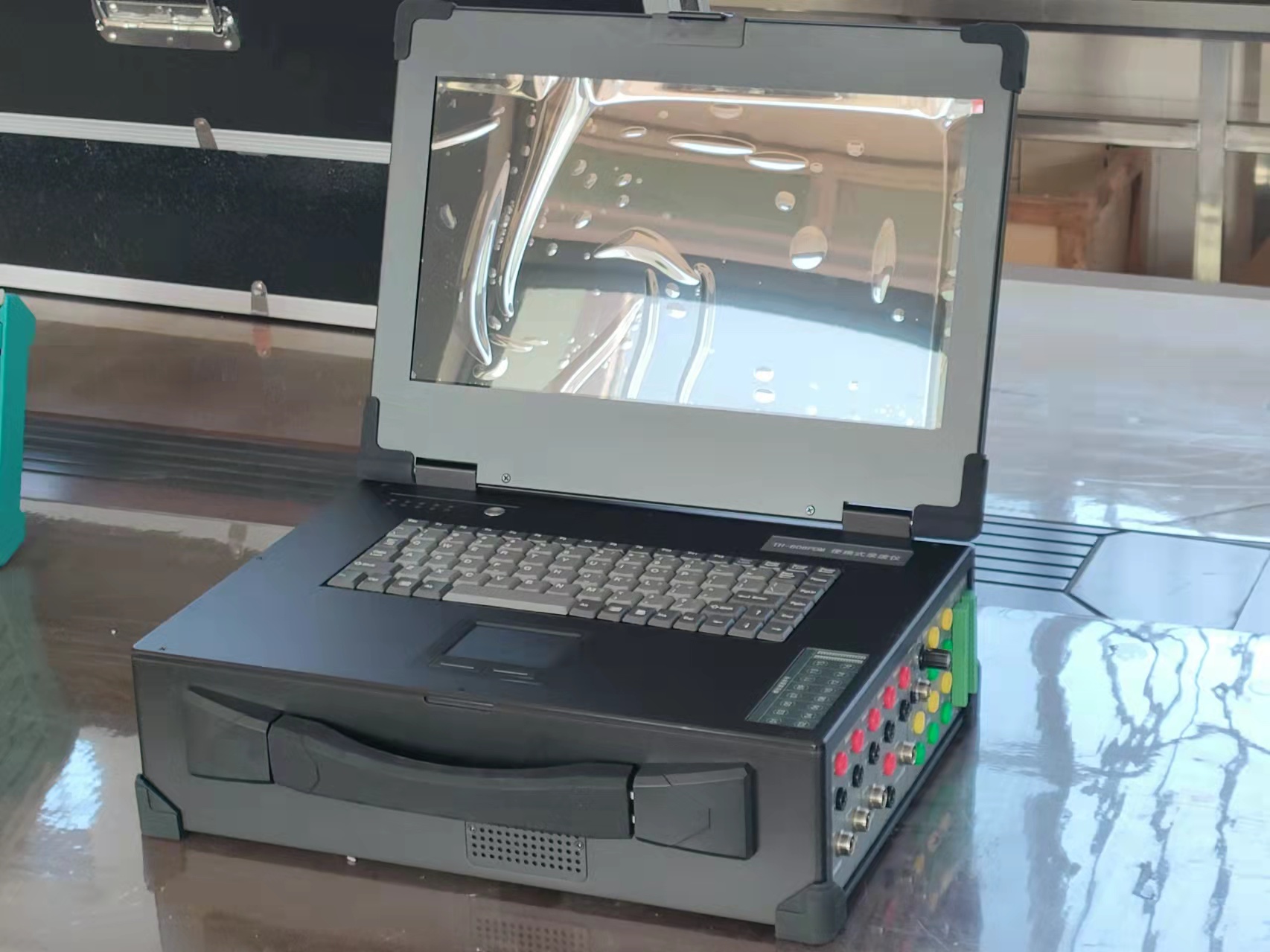

龍巖錄波儀便攜式故障錄波器是集成了故障錄波、電氣試驗、綜合電力監測功能的便攜式儀器，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。TH-608CDM便攜式故障錄波器是本產品系列的第4代版本，采用QT編制的全新軟件界面，實現了錄波、試驗、監測的功能集成，增加了部分電氣試驗項目，并著重強化長時錄波功能。配套的上位機軟件，具備與TH-608CDM便攜式故障錄波器相同的軟件界面，可經由局域網與TH-608CDM便攜式故障錄波器連接，實現儀器功能的遠程擴展，具備與本機基本相同的功能，包括監測、錄波、試驗、設置等等。主要功能包括：故障錄波：按預定義的故障判據監測實時信號，在出現故障時啟動波形錄制，同時通知上位機。此功能可用于電力系統關鍵設備的運行監測，用于故障的捕捉、診斷。實時監測：TH-608CDM便攜式故障錄波器接入了16路開關量、32路模擬量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、零序、負序等）。模擬量波形可實時傳輸至上位機。長時錄波：長時間連續記錄模擬量、開關量波形。長可記錄31天，可選采樣頻率為10kHz。發電機總啟動電氣試驗：可以完成新機組或大修后的電氣試驗項目，提高了測量精度和數據處理能力，實現電氣試驗的自動化。試驗項目包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

三相電機定子性能綜合測試臺龍巖
龍巖錄波儀記錄自動覆蓋錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀生成一個新的記錄，如果此時存儲空間不足，錄波儀會刪除舊的一個故障記錄，然后保存新記錄。錄波儀能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式?jīng)Q定，請參見“故障記錄格式”。7.6.記錄的 保存在打開的記錄列表對話框中，用戶可以“ 化”需要保留的記錄(F2)。 化的記錄，即便是當前舊的記錄，也不會被新的記錄覆蓋。建議將需要長期保存的記錄上傳至PC機，因為過多的 化記錄減少了錄波儀的循環存儲空間。列表中用圖標標明故障記錄的狀態：未被 化的記錄。被 化的記錄。7.7.打開故障記錄在打開的記錄列表對話框中，按“↙”鍵，打開選定的故障記錄，進入分析畫面。分析畫面如下圖：畫面橫向為時間軸，時間零點為故障啟動點，故障前時間顯示為負；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。模擬量曲線與光標對應值使用一致的顏色。全景框，橫向為記錄的時間全長，縱向為記錄的小到 標幺值，顯示了記錄的“全景”。取景框，顯示了當前畫面在記錄全景中的位置。按“Tab”鍵，切換鍵盤操作，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。7.7.1.7放大/縮小方向鍵 →： 放大取景框時間軸，波形橫向壓縮。方向鍵 ←： 縮小取景框時間軸，波形橫向展開。方向鍵 ↑： 放大取景框縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小取景框縱軸（標幺值軸），波形縱向展開。7.7.2.移動方向鍵 →： 取景框右移，波形向左移動。方向鍵 ←： 取景框左移，波形向右移動。方向鍵 ↑： 取景框上移，波形向下移動。方向鍵 ↓： 取景框下移，波形向上移動。
