萊蕪發電機啟機試驗儀
萊蕪錄波儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系，選擇正確的信號通道類型（電壓或電流）以及設定通道采樣的檔位，在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。 對于模擬信號采集通道CH1CH2CH3CH4…..CH12，可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型后儀器將采集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被采集，選擇電流信號則對應的電壓信號通道不會被采集。 如果選定的信號為電壓信號還需要選擇信號的量程，儀器電壓通道采集分為10V/200V/400V三檔。 注意：試驗過程中一定要正確的選擇信號的量程以免通道過電壓 選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，輸出為V2時對于的物理量為R2，V1R1V2R2和V1->R1和V2->R2的對應關系已知時，儀器會自動計算出實時采集的物理量值。例如對于導葉位移傳感器，假設傳感器輸出為0V時對應的水力發電機調速器導葉開度為0%，10V時對應的導葉開度為，則設置CH1的率定點1為 0，0 率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分?jǐn)?shù)值。 用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面 在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。

萊蕪發電機啟機試驗儀

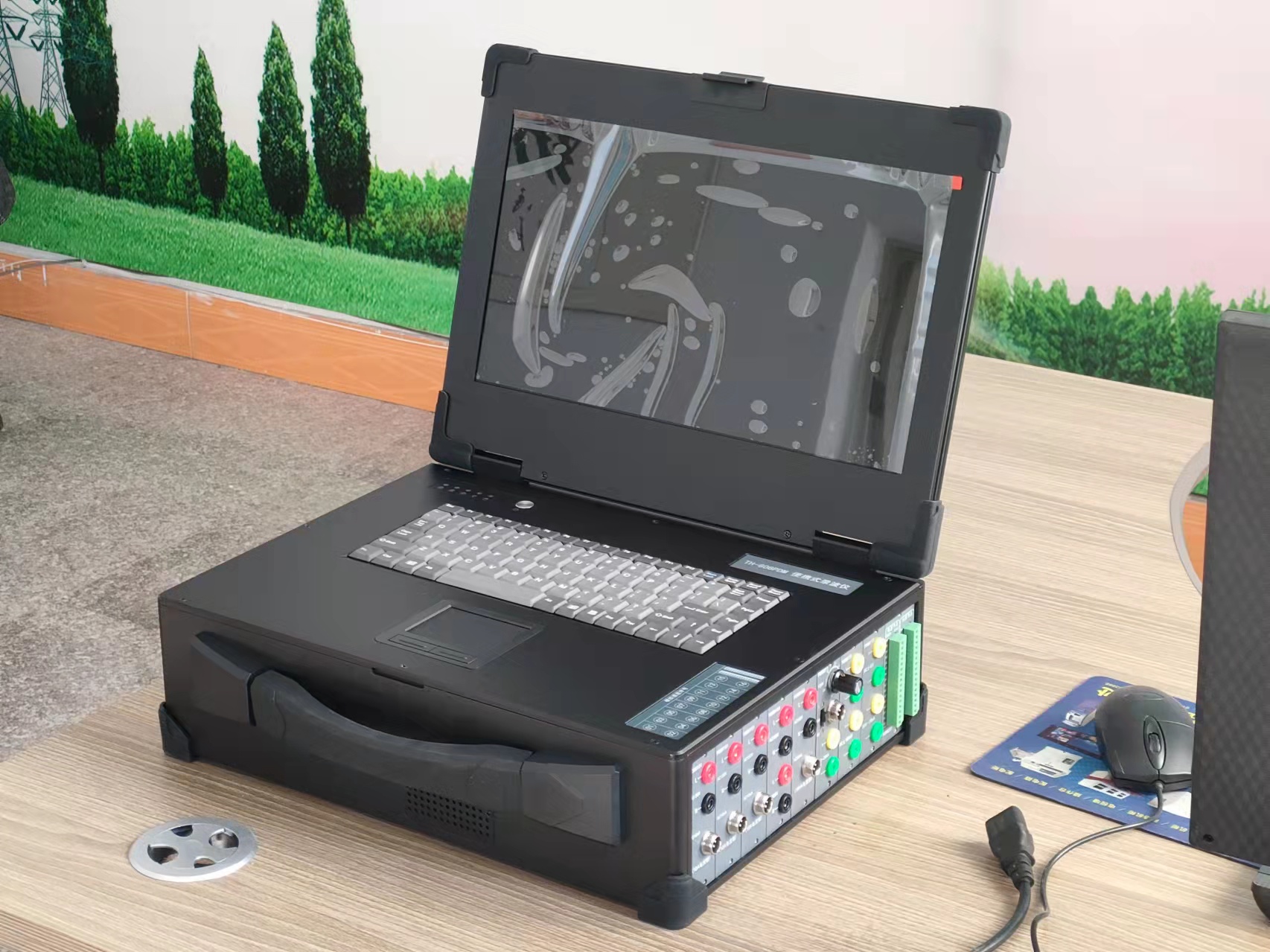

便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。 基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，為100K/S，可用于暫態電氣信號的錄制分析。 采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。 錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。 錄波儀主要功能包括： 故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。 實時監測：錄波儀接入了16路開關量、24路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路，21次）、矢量圖（多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。 3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。 發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。 錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

萊蕪發電機啟機試驗儀
萊蕪錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

萊蕪發電機啟機試驗儀
萊蕪錄波儀軟件操作3.1 儀器啟動與關閉在開啟儀器電源之前，首先連接儀器主機箱和通信終端之間的連接電纜，儀器的電源開關和插座在儀器主機箱右側，電源附件的保險管型號為0.5A。儀器的主機和操作終端都過主機電源系統供電。關閉儀器時，首先使用軟件界面上的關閉系統，將儀器的所有軟件系統關閉，然后待儀器界面提示：It is now safe to turn off your computer時，將主機箱右側的電源開關切斷3.2 儀器系統參數設置儀器系統參數設置功能用于設置試驗單位，試驗人員，試驗地點，自動生成試驗報告的頁腳，頁眉信息，試驗編號等。儀器參數設置內容主要在試驗報告中展現，在軟件操作主界面中點擊“儀器設置按鈕”出現圖6所示儀器設置對話框。所有的設置信息都會被自動保存，下次再次啟動軟件時系統會維持上次修改的運行參數。圖6 儀器設置3.3 軟件系統升級一般情況下儀器的軟件系統具有自恢復功能，即使儀器C盤下的文件系統被改變，下次啟動計算機時所有的改變將會被自動恢復，所以當需要升級軟件時，用戶必須從廠家獲得升級包，并將升級包置于U盤的根目錄下，點擊軟件主界面的升級按鈕，升級完成后，通過軟件主界面的“關閉系統”按鈕關閉儀器，此時所有的改變信息都將被存入儀器。下次啟動時儀器將使用升級以后的新軟件3.4 虛擬鍵盤使用儀器啟動時會自動加載虛擬鍵盤，通過虛擬鍵盤用戶可以實現文字和數據輸入等功能，虛擬鍵盤的按鍵位置和功能與實際物理鍵盤一致，當虛擬鍵盤啟動后在屏幕右上角能看到如圖7所示的橙色按鈕。圖7 虛擬鍵盤啟動圖標點擊該按鈕時虛擬鍵盤被展開，點擊虛擬鍵盤的”HIDE”鍵時，虛擬鍵盤被隱藏。如果儀器中無橙色方塊顯示，可以通過儀器主界面的啟動虛擬鍵盤按鈕啟動鍵盤。虛擬鍵盤的常見操作如下：1 “HIDE” 隱藏虛擬鍵盤2“ENT”回車確認選擇3 “FN”+“EXI”關閉虛擬鍵盤程序4“CAP”大寫輸入鎖定5“>”左移和右移光標6 “UP”和“DN”上移，下移光標虛擬鍵盤的外形如圖8所示。需要在儀器中輸入中文時可以開啟手寫輸入法，在儀器試驗選擇主菜單打開手寫輸入快捷菜單，在一起左上角會顯示“手寫”的橙色小塊，按住橙色小塊拖動可以改變其位置，單擊橙色小塊時可以開啟和關閉手寫鍵盤。

萊蕪發電機啟機試驗儀
萊蕪錄波儀模擬量曲線的顏色，與窗口右側光標實時值的顏色一致。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。9.2.1.放大/縮小方向鍵 →： 放大時間軸，波形橫向壓縮。方向鍵 ←： 縮小時間軸，波形橫向展開。方向鍵 ↑： 放大縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小縱軸（標幺值軸），波形縱向展開。9.2.2.移動方向鍵 →： 只有在暫停狀態下有效，波形向左移動。方向鍵 ←： 只有在暫停狀態下有效，波形向右移動。方向鍵 ↑： 縱軸零點上移，波形向上移動。方向鍵 ↓： 縱軸零點下移，波形向下移動。9.2.3.光標1、光標2方向鍵 →： 光標右移方向鍵 ←： 光標左移如果錄波儀當前的采樣頻率為100kHz，且與“電氣試驗”聯機，則不支持實時波形功能。如果先進入了實時波形畫面，再與電氣試驗聯機，則會自動退出到常量列表畫面。9.2.4.顯示參量選擇按F3鍵打開參量選擇對話框，選擇在畫面上顯示的參量。按F1鍵切換選中的參量。按Tab鍵在列表框間切換輸入焦點。

萊蕪發電機啟機試驗儀
萊蕪錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

萊蕪發電機啟機試驗儀
便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。 基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，為100K/S，可用于暫態電氣信號的錄制分析。 采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。 錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。 錄波儀主要功能包括： 故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。 實時監測：錄波儀接入了16路開關量、24路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路，21次）、矢量圖（多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。 3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。 發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。 錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。
