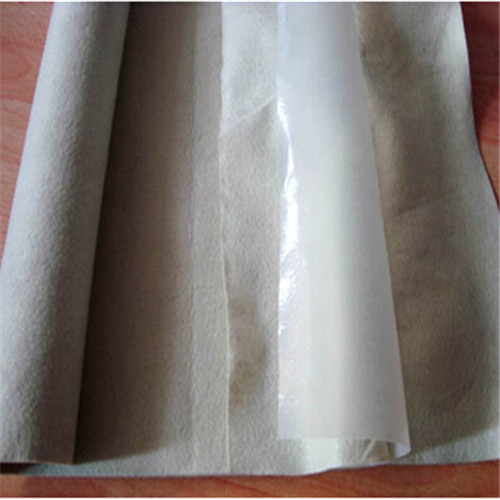

HDPE土工膜的拼接本項(xiàng)目采用兩布一膜HDPE土工膜，焊接采用熱熔焊法施工，拼接包括土工布的縫接、土工膜的焊接，為了確保焊接質(zhì)量，焊接應(yīng)盡量在廠內(nèi)進(jìn)行，但為了施工方便，復(fù)合土工膜幅寬又不應(yīng)太寬，必須在施工現(xiàn)場(chǎng)拼接。 HDPE土工膜焊接質(zhì)量的好壞是復(fù)合土工膜防滲性能成敗的關(guān)鍵，所以務(wù)必做好土工膜的焊接，確保焊接質(zhì)量，因此，土工膜焊接應(yīng)由生產(chǎn)廠家派專業(yè)技術(shù)人員到現(xiàn)場(chǎng)操作，指導(dǎo)，培訓(xùn)，采用土工膜專用焊接設(shè)備進(jìn)行。本工程土工膜焊接采用800-900型熱合土工膜焊接機(jī)，土工布采用手提式封包機(jī)縫接。 焊接前用電吹風(fēng)吹去膜面上的砂子、泥土等臟物，膜面干凈，在焊接部分的底下墊一條長木板，以便焊機(jī)在平整的基面上行走，焊接質(zhì)量，正式焊接前，根據(jù)施工氣溫進(jìn)行試焊，確定行走速度和施焊溫度，一般掌握行走速度1.5～2.5m/s，施焊溫度為220～3000C。兩布一膜HDPE土工膜焊接流程焊接工藝：一幅土工膜鋪好后，將需焊接的邊翻疊（約60cm寬），二幅反向鋪在一幅膜上，調(diào)整兩幅膜焊接邊緣走向，使之搭接10cm。拼接焊縫兩條，每條寬10mm，兩條焊縫間留有10mm的空腔，用此空腔檢查其焊縫質(zhì)量。 HDPE土工膜的錨固HDPE土工膜上部錨固采用在堤頂處嵌固足夠長度復(fù)合土工膜，砼封頂板形式，其結(jié)構(gòu)形式見大樣圖A。5、墊層及砼護(hù)砌HDPE土工膜的上面均勻鋪設(shè)10cm砂墊層，找平拍實(shí)后鋪設(shè)10cm砼。坡面復(fù)合土工膜鋪設(shè)合格后應(yīng)及時(shí)鋪上墊層壓蓋，防止風(fēng)吹及復(fù)合土工膜暴曬老化，同時(shí)做好砼護(hù)砌，加強(qiáng)復(fù)合土工膜的保護(hù)。HDPE土工膜施工質(zhì)量控制HDPE土工膜施工質(zhì)量控制包括進(jìn)場(chǎng)原材料質(zhì)量控制、施工操作過程控制、施工完質(zhì)量檢測(cè)。
